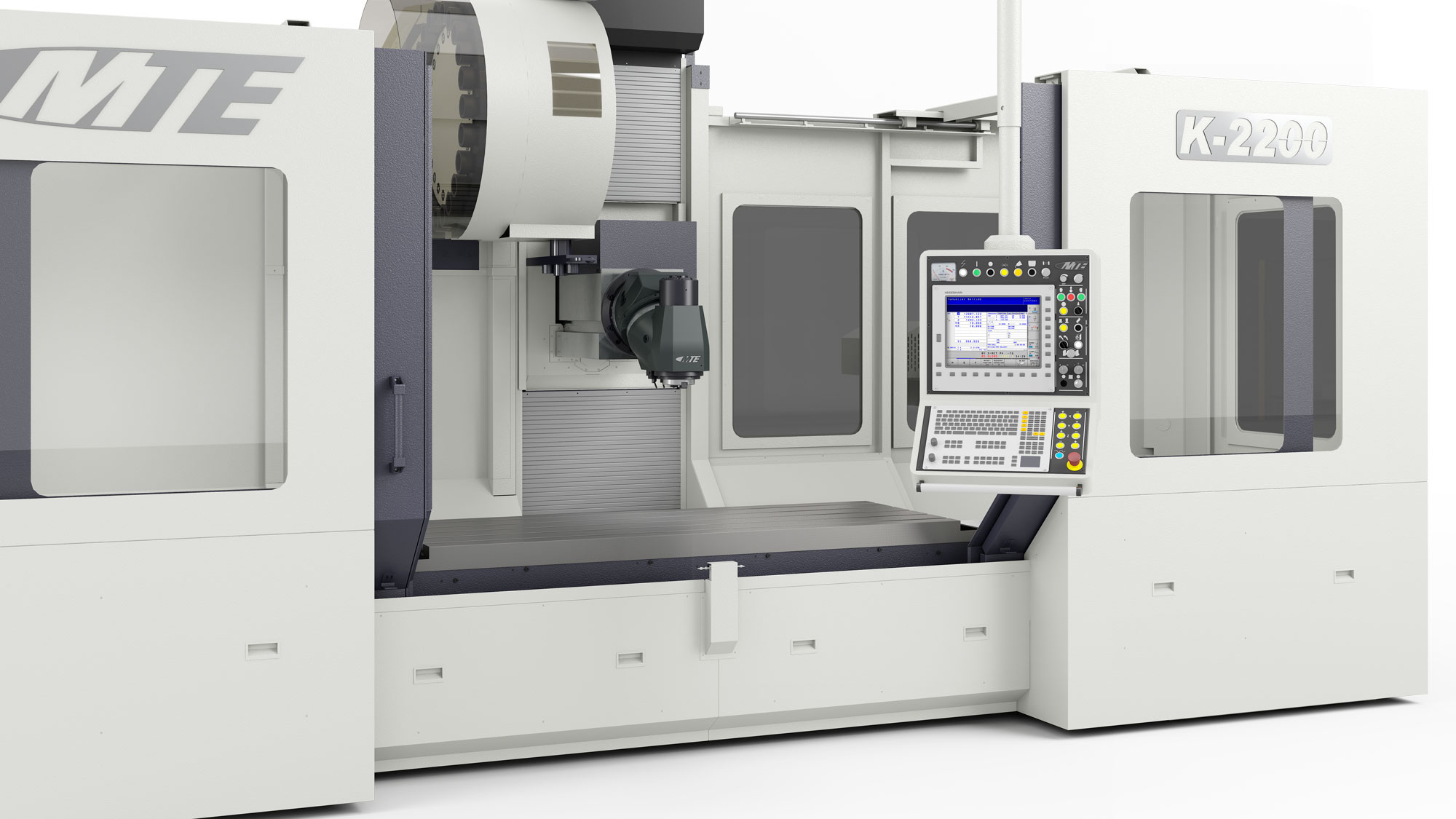

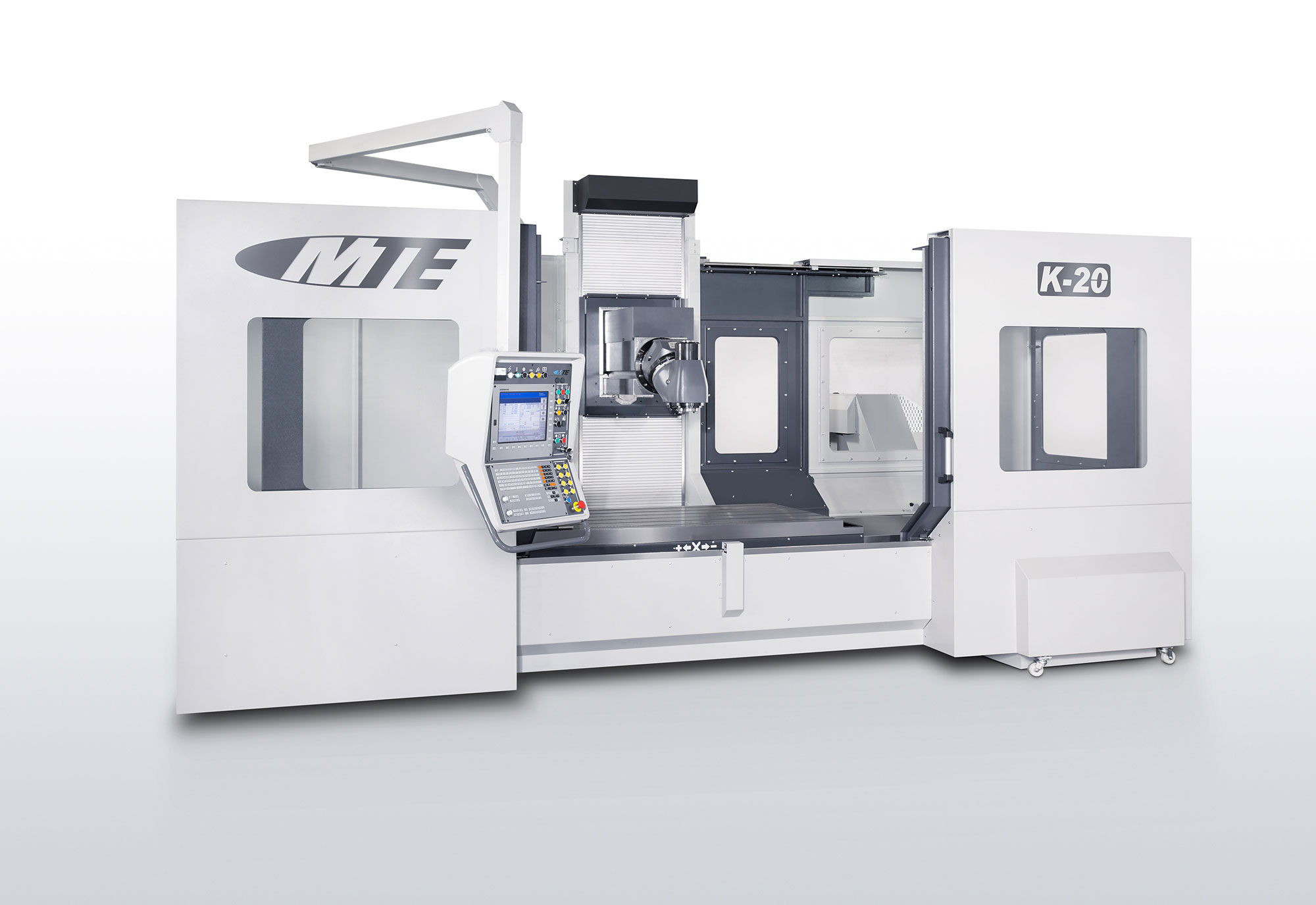

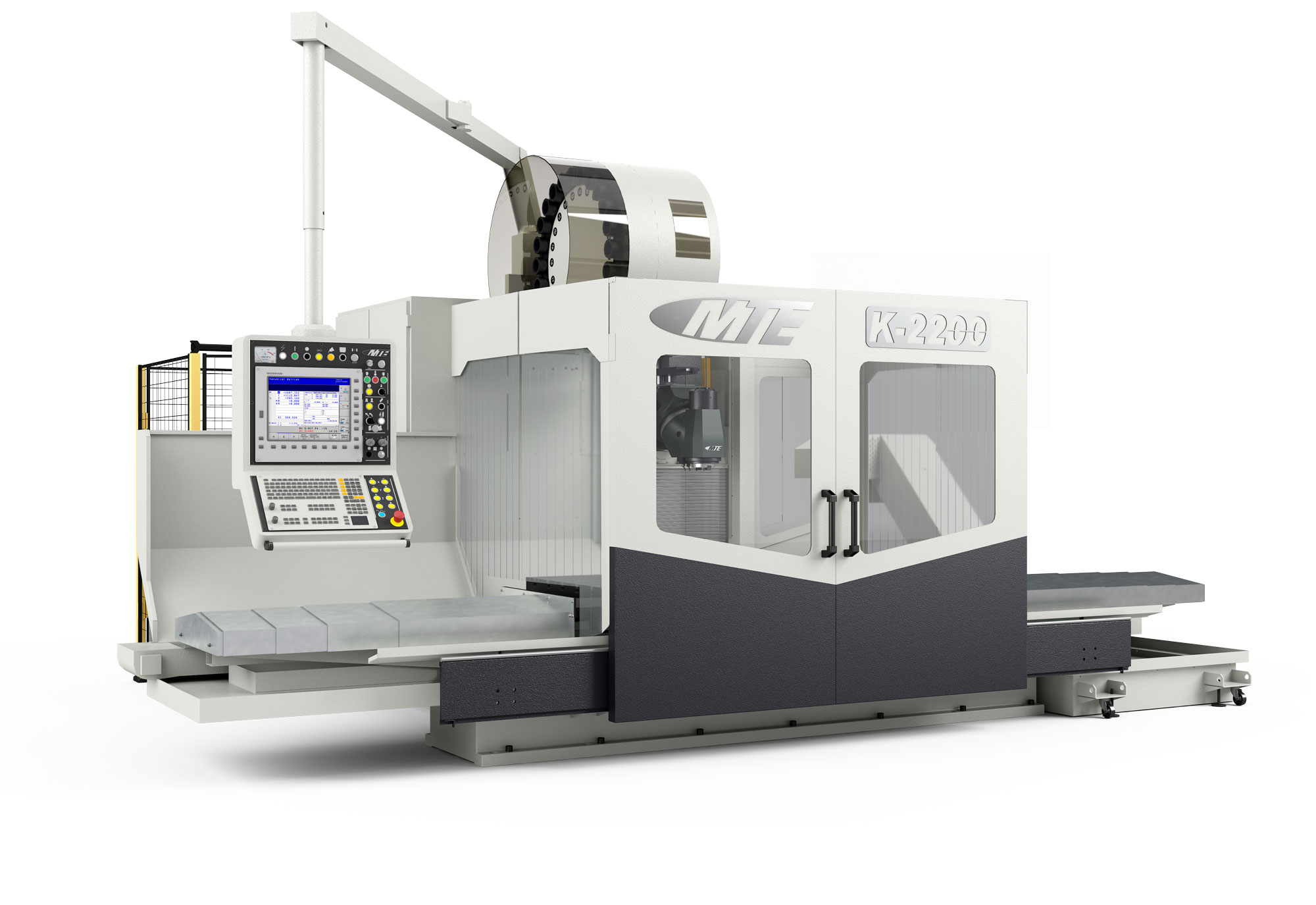

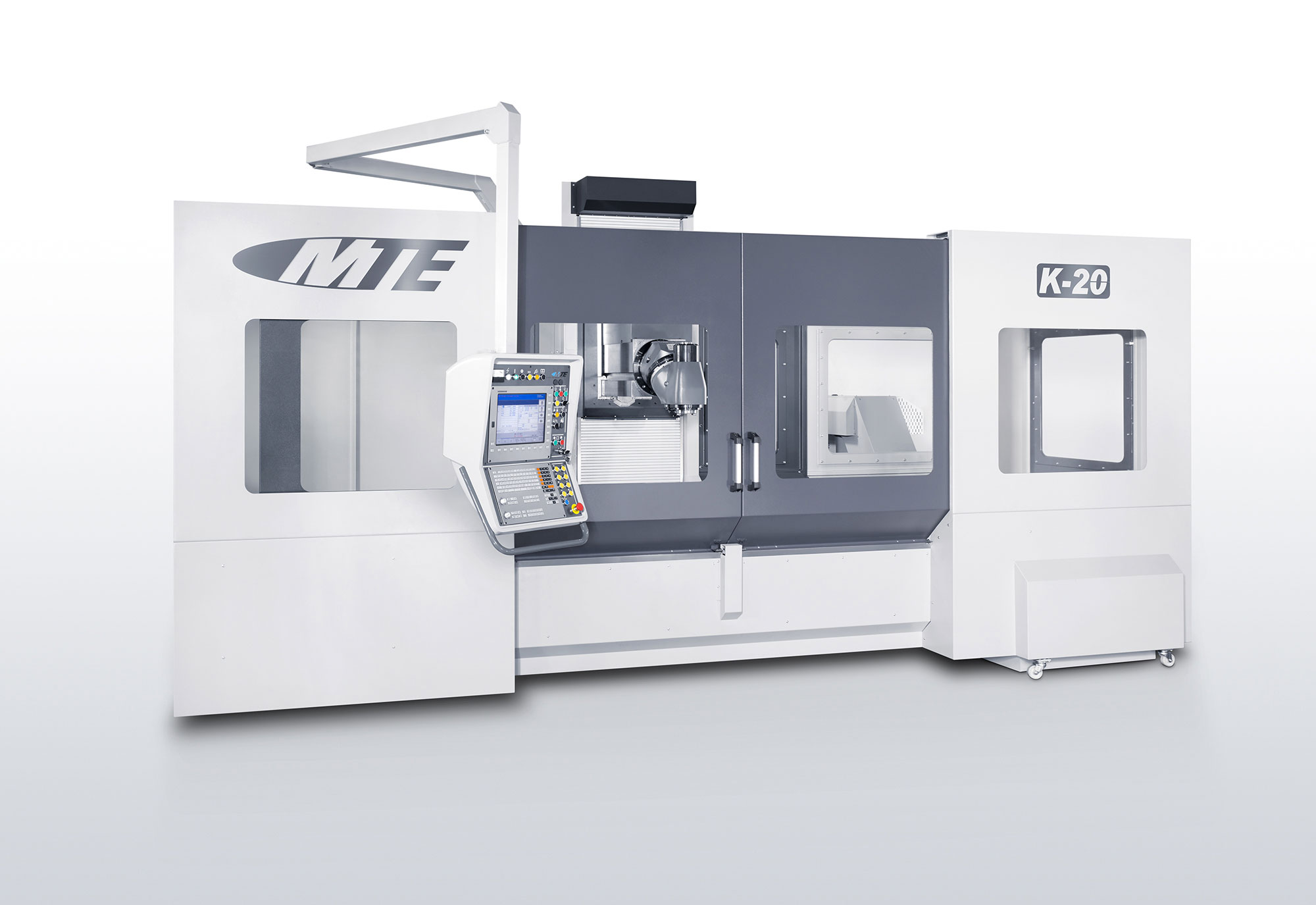

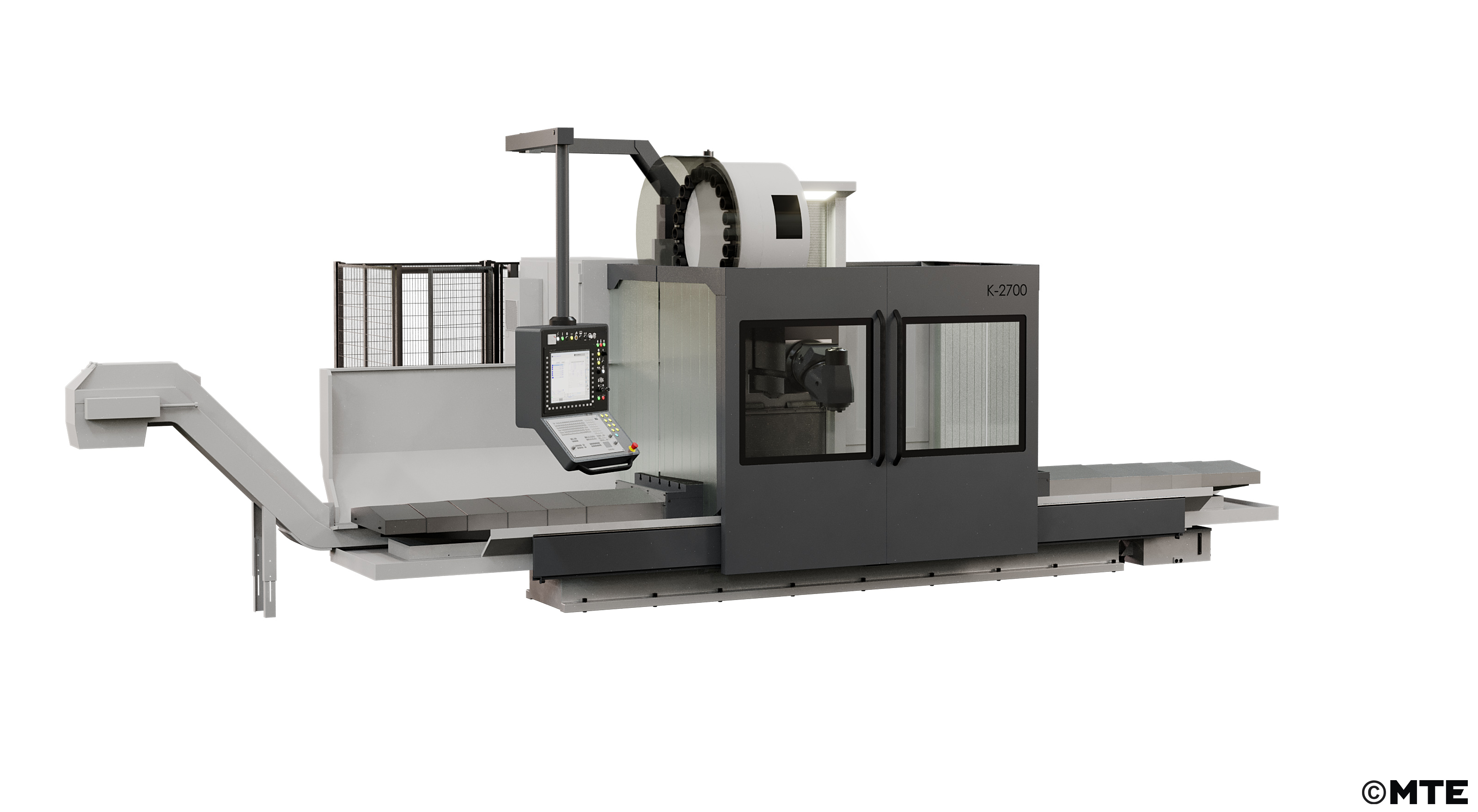

Bei unserer Brettfräsmaschine K trifft Kraft auf Präzision. Dafür sorgen schon der serienmäßige 24 kW Hauptspindelmotor und das 2-Stufen Getriebe. Insgesamt ist die Maschine kompakt gebaut. Gleichzeitig überzeugt sie mit großen Verfahrenswegen. Das macht sie zur idealen Maschine für die Bearbeitung kleiner und mittelgroßer Werkstücke.

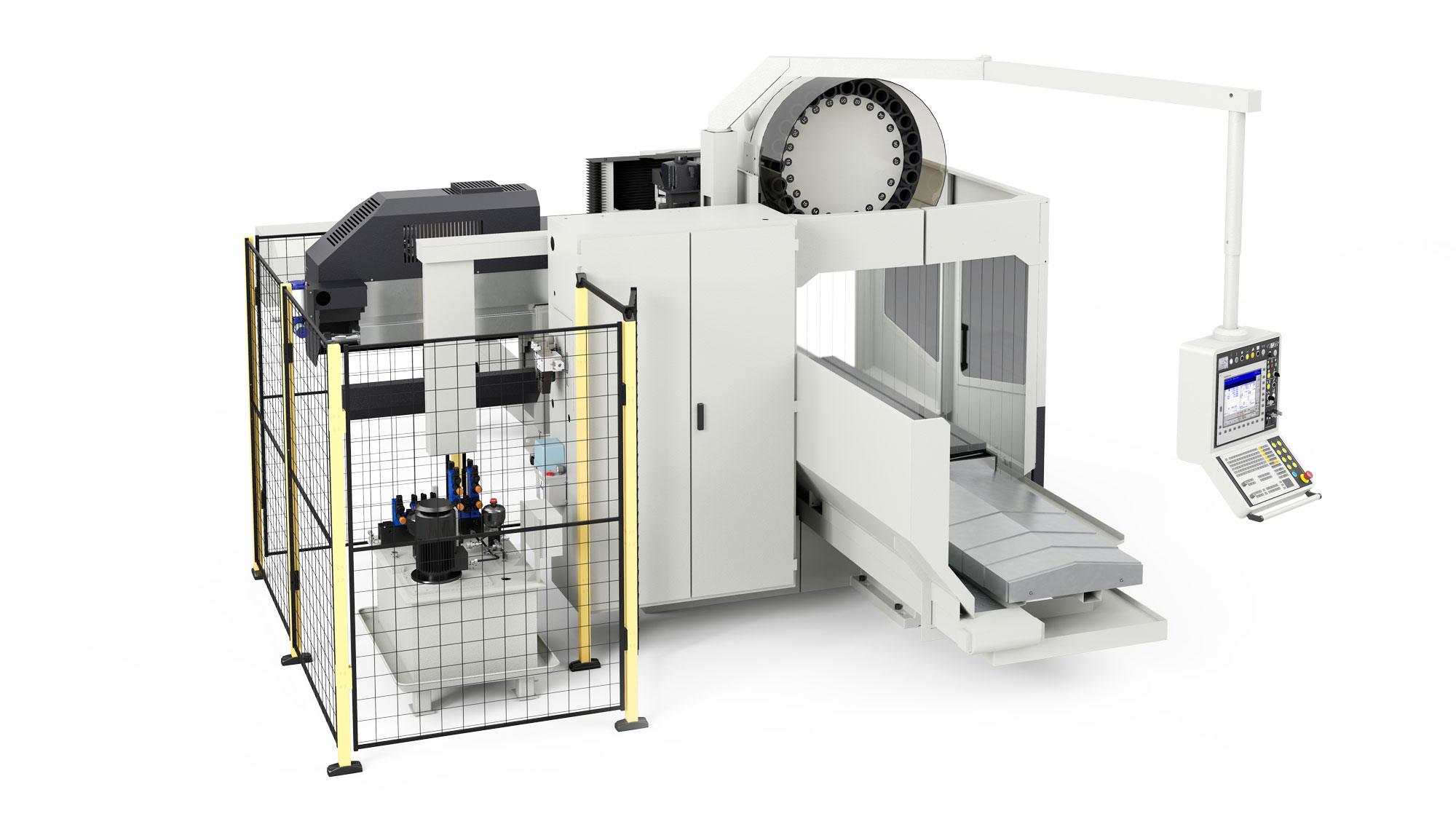

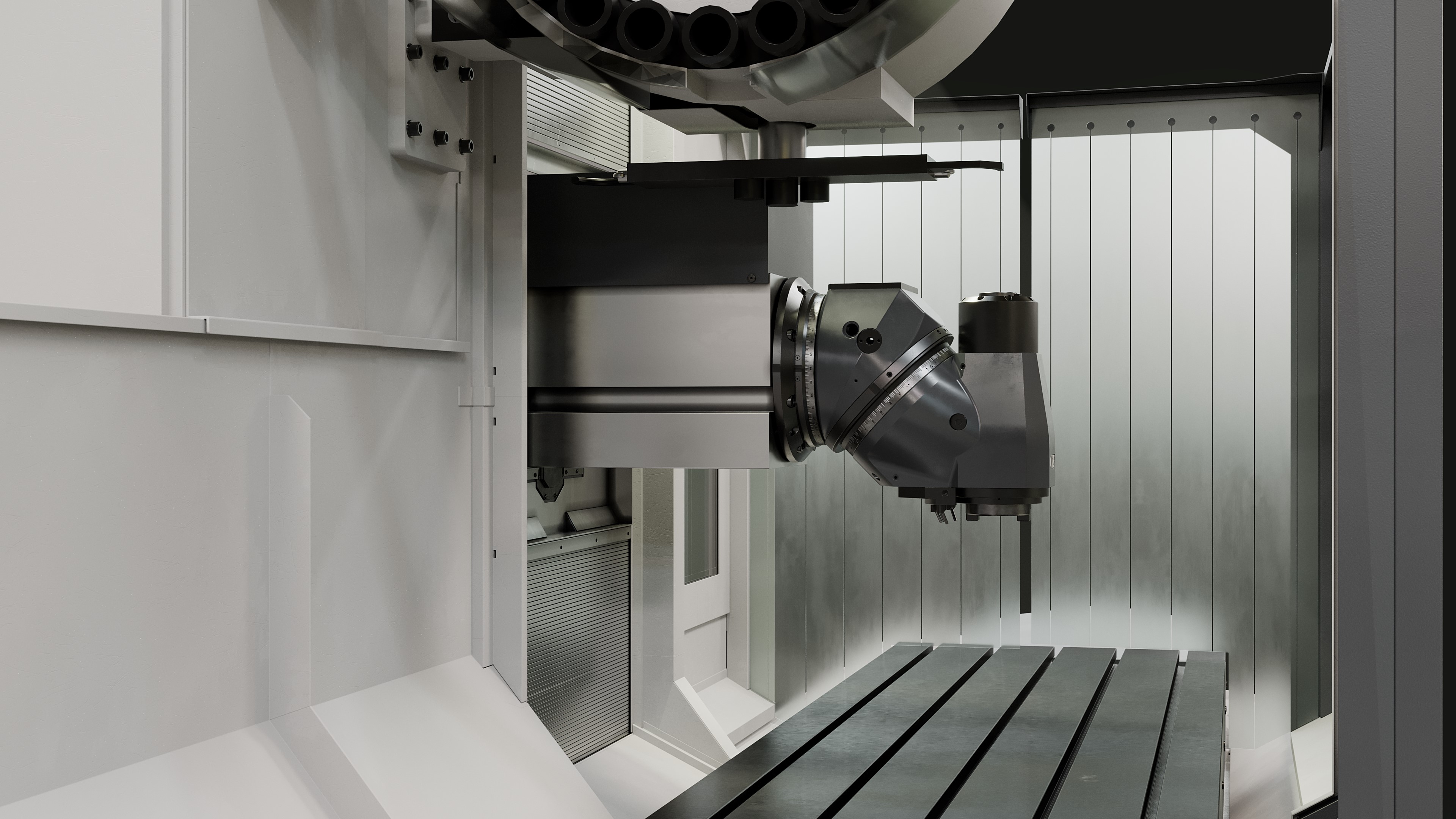

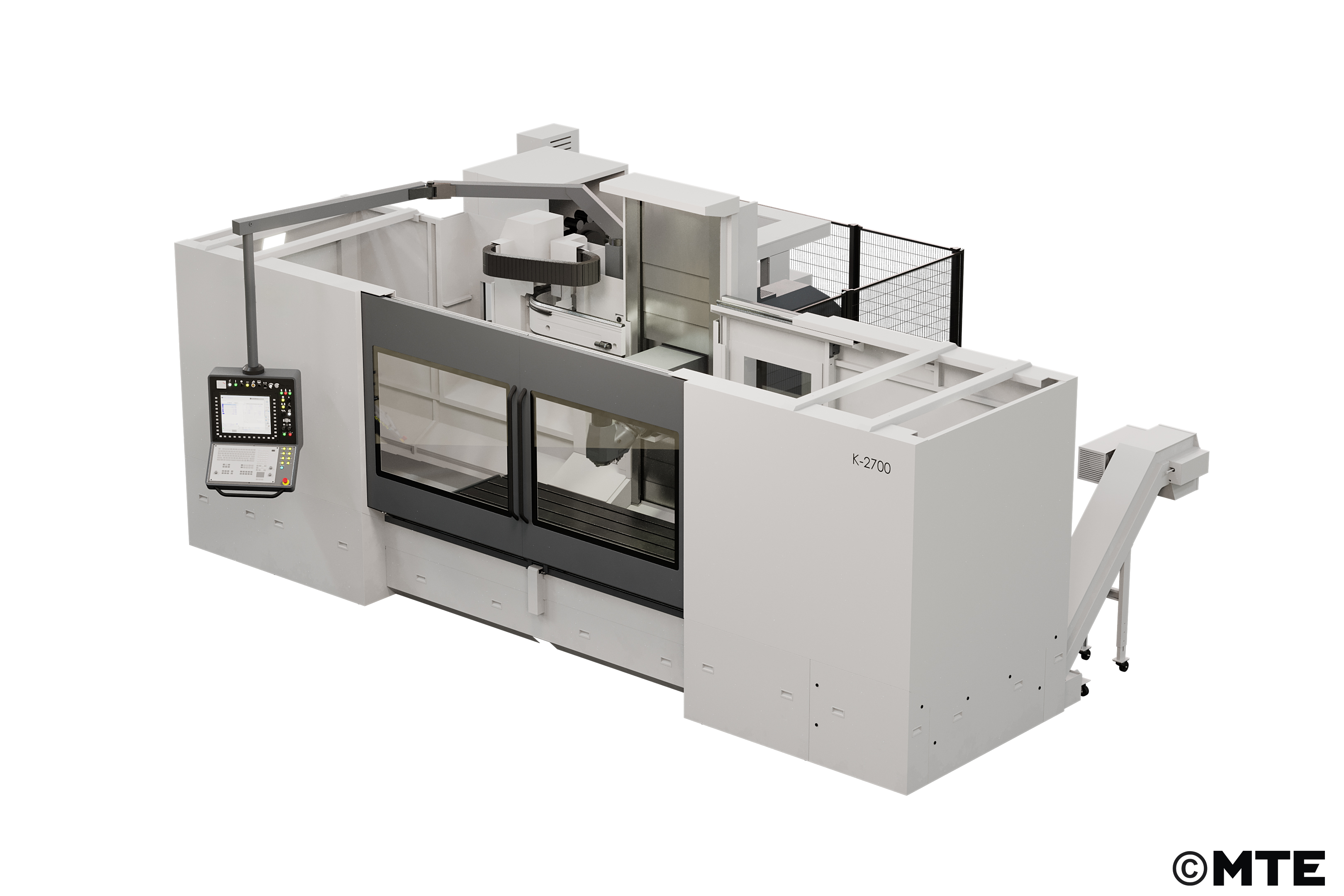

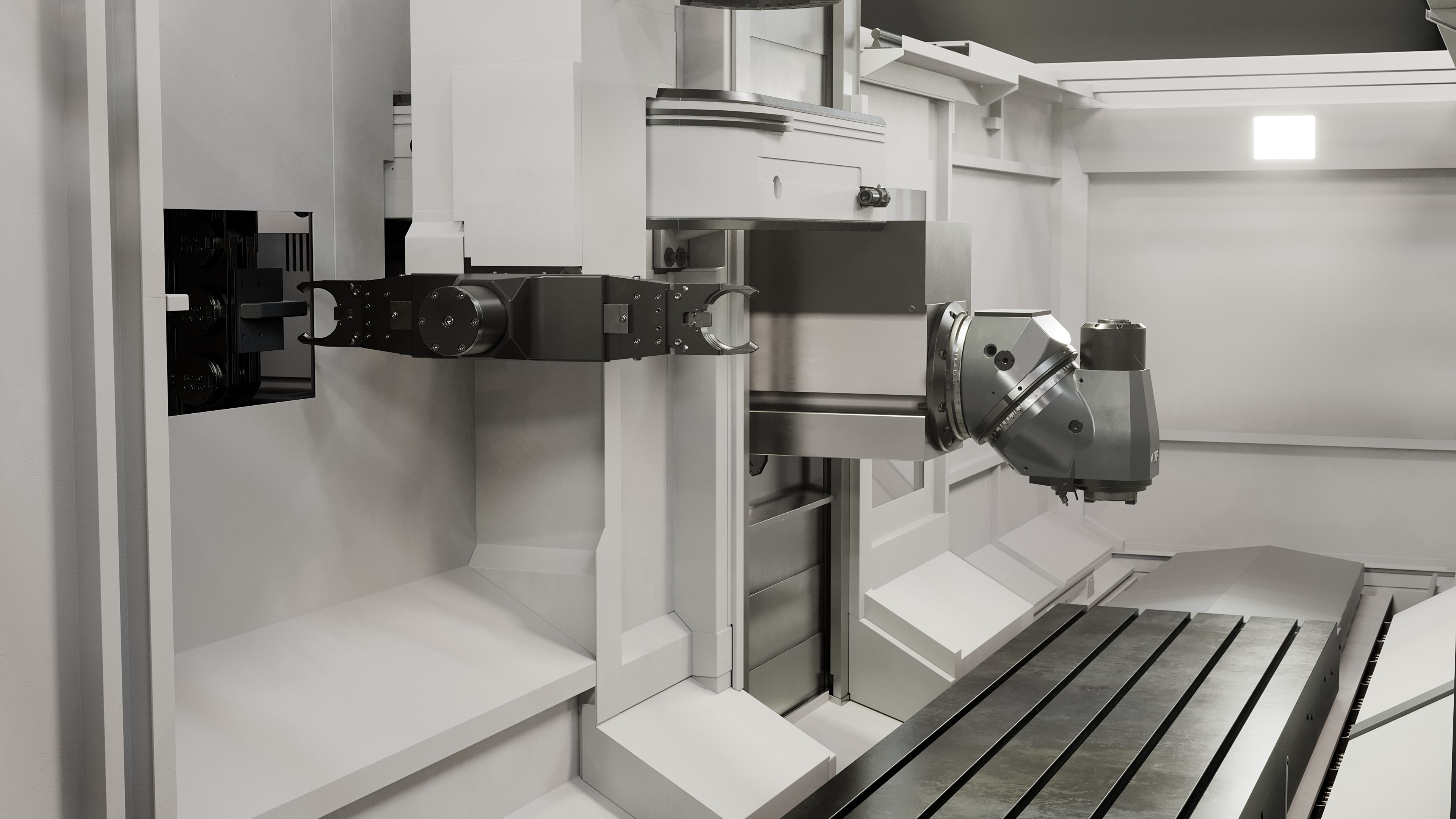

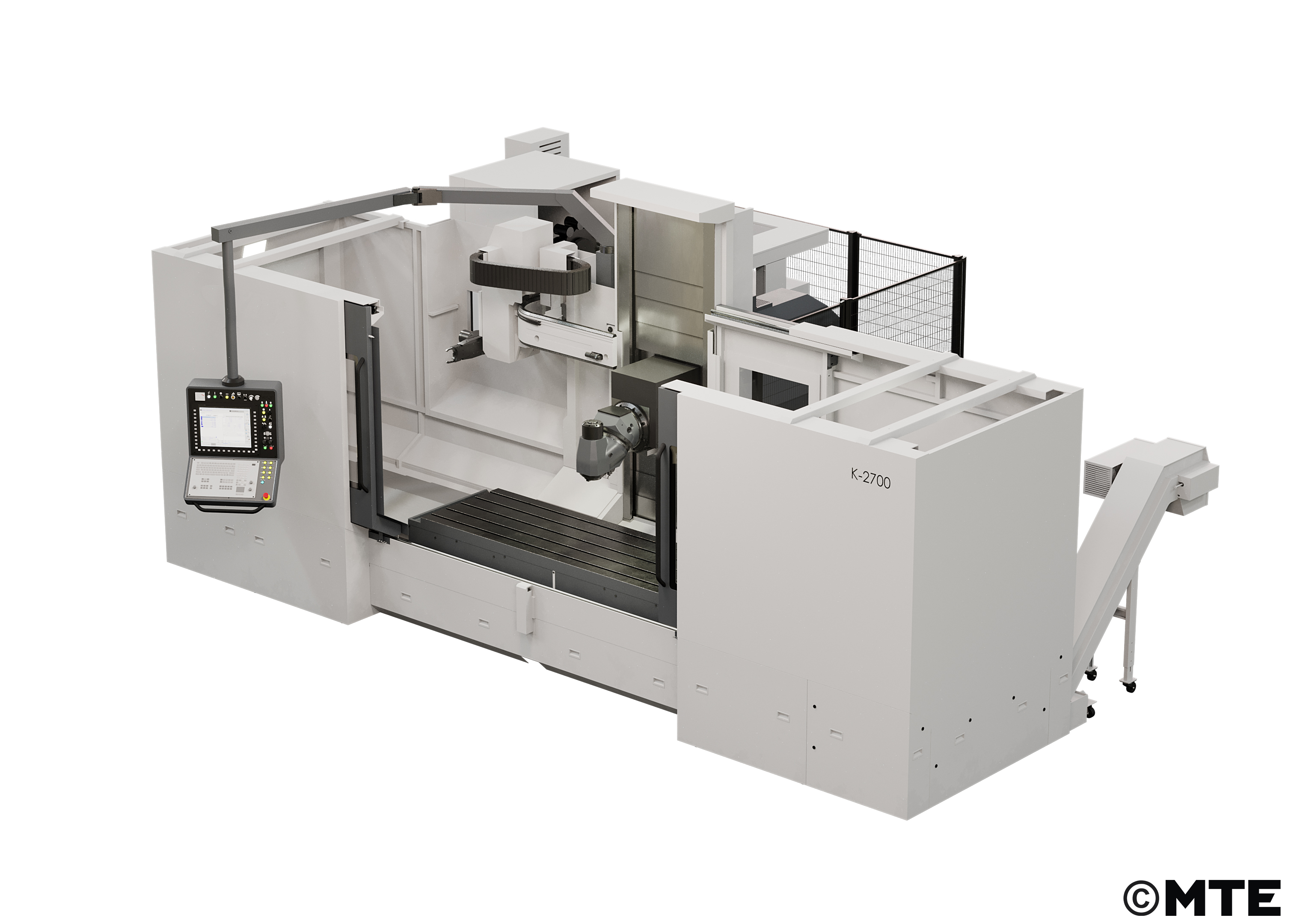

Wir konstruieren Ihre K-Maschine genau, wie Sie es wünschen – mit manuellem oder automatisch schwenkendem Fräskopf, mit oder ohne Werkzeugwechsler, mit Vollumhausung oder einfachen Spritzschutzlamellen für überstehende Werkstücke.
Sie haben noch weitere Wünsche? Wir erfüllen sie gerne!

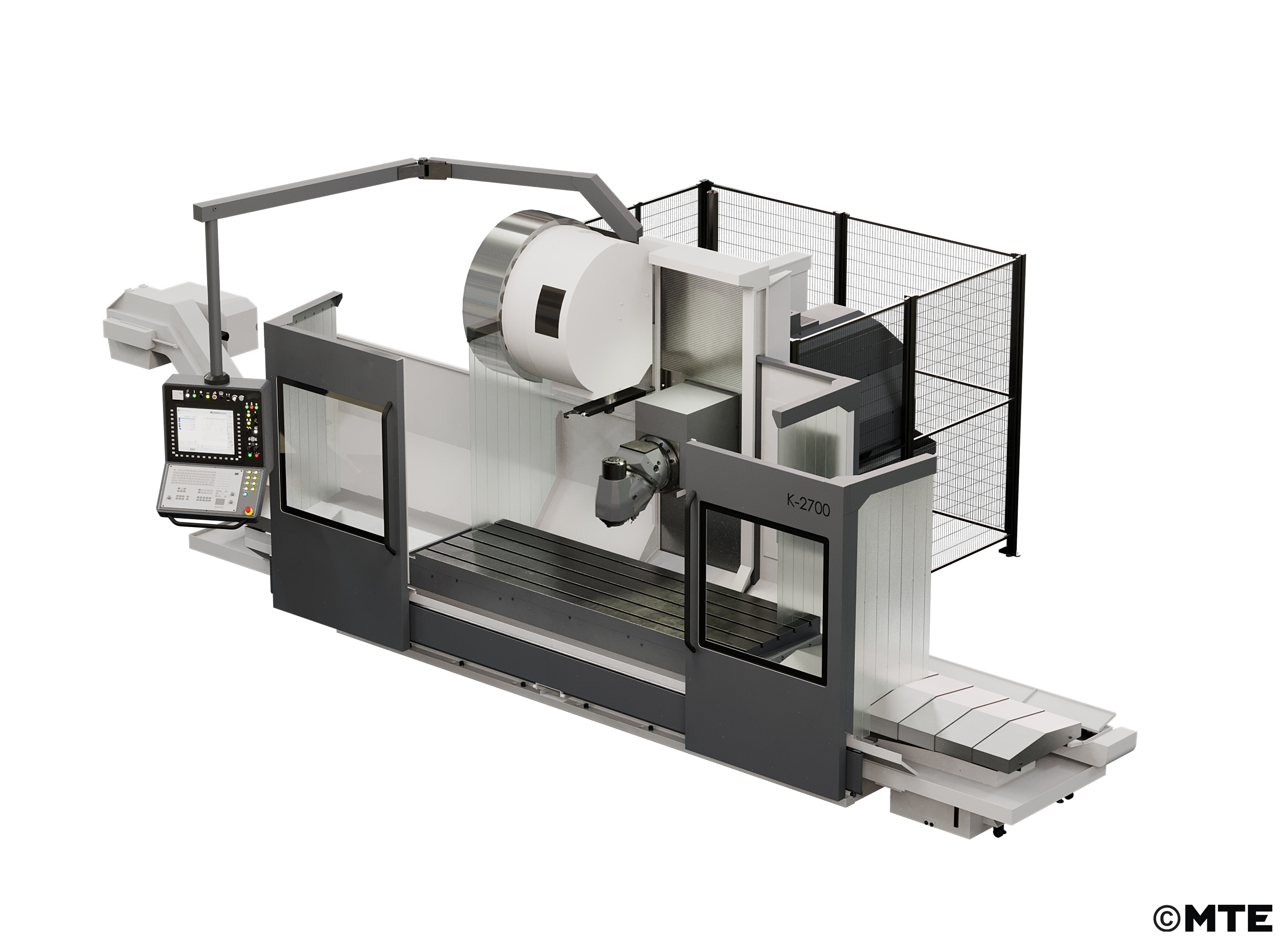

Wir konstruieren Ihre K-Maschine genau, wie Sie es wünschen – mit manuellem oder automatisch schwenkendem Fräskopf, mit oder ohne Werkzeugwechsler, mit Vollumhausung oder einfachen Spritzschutzlamellen für überstehende Werkstücke.
Sie haben noch weitere Wünsche? Wir erfüllen sie gerne!
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- Flachführungen: gehärtete und geschliffene Führungsbahnen mit Turcite-B-beschichtete Gegenseite
- Hochdynamische digitale Antriebe (15.000 mm/min)
- 24 kW-Hauptspindelmotor
- 2-Stufen-Getriebe im Frässchieber

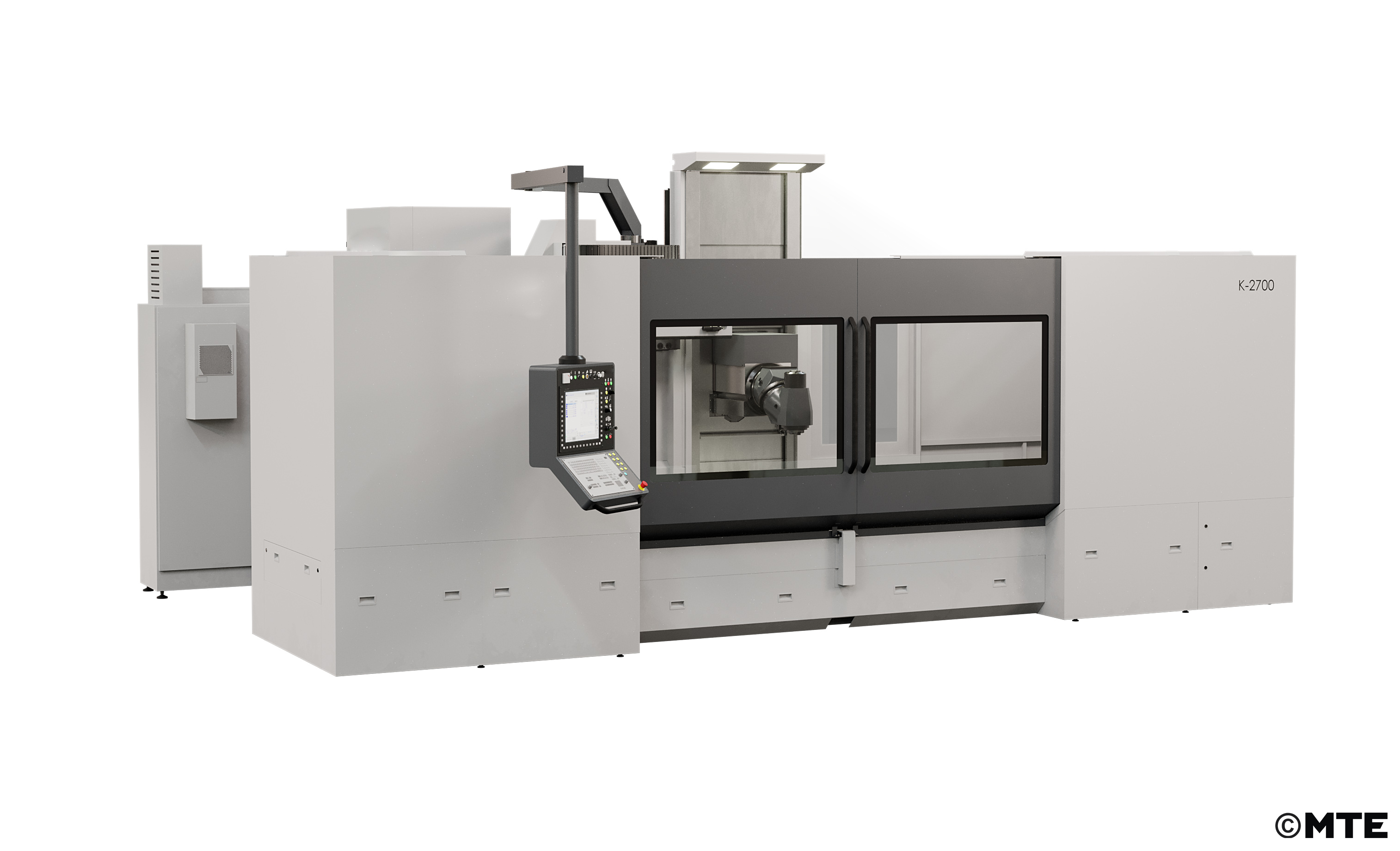

- Umhausung 4-seitig mit 2 Fronttüren und einer Tür an der Rückseite
- Ergonomisches Handling der Werkstücke am Maschinentisch durch gekröpfte Fronttüren
- Schnittstellentreue
- Effektives Spänemanagement
Mehr Infos bei Maschinenkarten-Download
| Verfahrwege | K2200 | K2700 | K3200 | K3700 | K4200 | K4700 | K5200 | |
|---|---|---|---|---|---|---|---|---|
| X-Achse längs | mm | 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 4.500 | 5.000 |
| Y-Achse horizontal | mm | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 |
| Z-Achse vertikal | mm | 1.100 | 1.100 | 1.100 | 1.100 | 1.100 | 1.100 | 1.100 |
| Tisch | K2200 | K2700 | K3200 | K3700 | K4200 | K4700 | K5200 | |
|---|---|---|---|---|---|---|---|---|
| Aufspannfläche | mm | 2.200x850 | 2.700x850 | 3.200x850 | 3.700 | 4.200 | 4.700 | 5.200 |
| max. zul. Tischbelastung | Kg | 4.500 | 6.000 | 7.500 |
| Spindel (2-stufiges-Getriebe) | K2200 | K2700 | K3200 | K3700 | K4200 | K4700 | K5200 | |
|---|---|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | U/min | 3.000-6.000 | 3.000-6.000 | 3.000-6.000 | 3.000-6.000 | 3.000-6.000 | 3.000-6.000 | 3.000-6.000 |
| Leistung | Kw | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Drehmoment 4000 U/min. / 6000 U/min. | Nm | 1.020 / 740 | 1.020 / 740 | 1.020 / 740 | 1.020 / 740 | 1.020 / 740 | 1.020 / 740 | 1.020 / 740 |
| Autom. Schwenkkopf: diagonal | 2,5° × 2,5° | 2,5° × 2,5° | 2,5° × 2,5° | 2,5° × 2,5° | 2,5° × 2,5° | 2,5° × 2,5° | 2,5° × 2,5° |
| Vorschübe | K2200 | K2700 | K3200 | K3700 | K4200 | K4700 | K5200 | |
|---|---|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm/min. | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 |
| Arbeitsvorschub (X/Y/Z) max. | mm/min. | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 |
| Platzbedarf | K2200 | K2700 | K3200 | K3700 | K4200 | K4700 | K5200 | |
|---|---|---|---|---|---|---|---|---|
| Länge (ohne Querförderer+1280) | mm | 6.400 | 7.400 | 7.400 | ||||
| Breite | mm | 3.100 | 3.100 | 3.100 | 3.100 | 3.100 | 3.100 | 3.100 |
| Höhe | mm | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4.000 |
| Weitere Daten | K2200 | K2700 | K3200 | K3700 | K4200 | K4700 | K5200 | |
|---|---|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Werkzeugwechsler H/V-Kette | Plätze | 40/60 | 40/60 | 40/60 | 40/60 | 40/60 | 40/60 | 40/60 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
Highlights der Maschine
Alle Highlights können Sie der Maschinenkarte entnehmen.
Flachführung
- Längere Standzeiten durch extrem hohe Dämpfung, insbesondere in der Schwerzerspanung
- Einfache Nachstellmöglichkeiten
- Unempfindlich bei kleinen Kollisionen
FEM
- Konstruiert nach FEM
- Höhere Steifigkeit und Dämpfung
- Unempfindlich gegenüber kleineren Kollisionen und Werkzeugbruch
- Vibrationsfrei ohne elektromechanische Kompensationssysteme
Ergonomie
- Gute Zugänglichkeit an den Aufspanntisch
- Geringe Lärmemission
- Intelligentes Spänemanagement für weniger Reinigungsarbeiten
Umwelt
- Vermeiden von überflüssigem Ressourcenverbrauch
- Verringern von umweltbelastenden Maßnahmen
- Intelligente, bedarfsgerechte Schaltschrank- und Hydrauliklösungen
