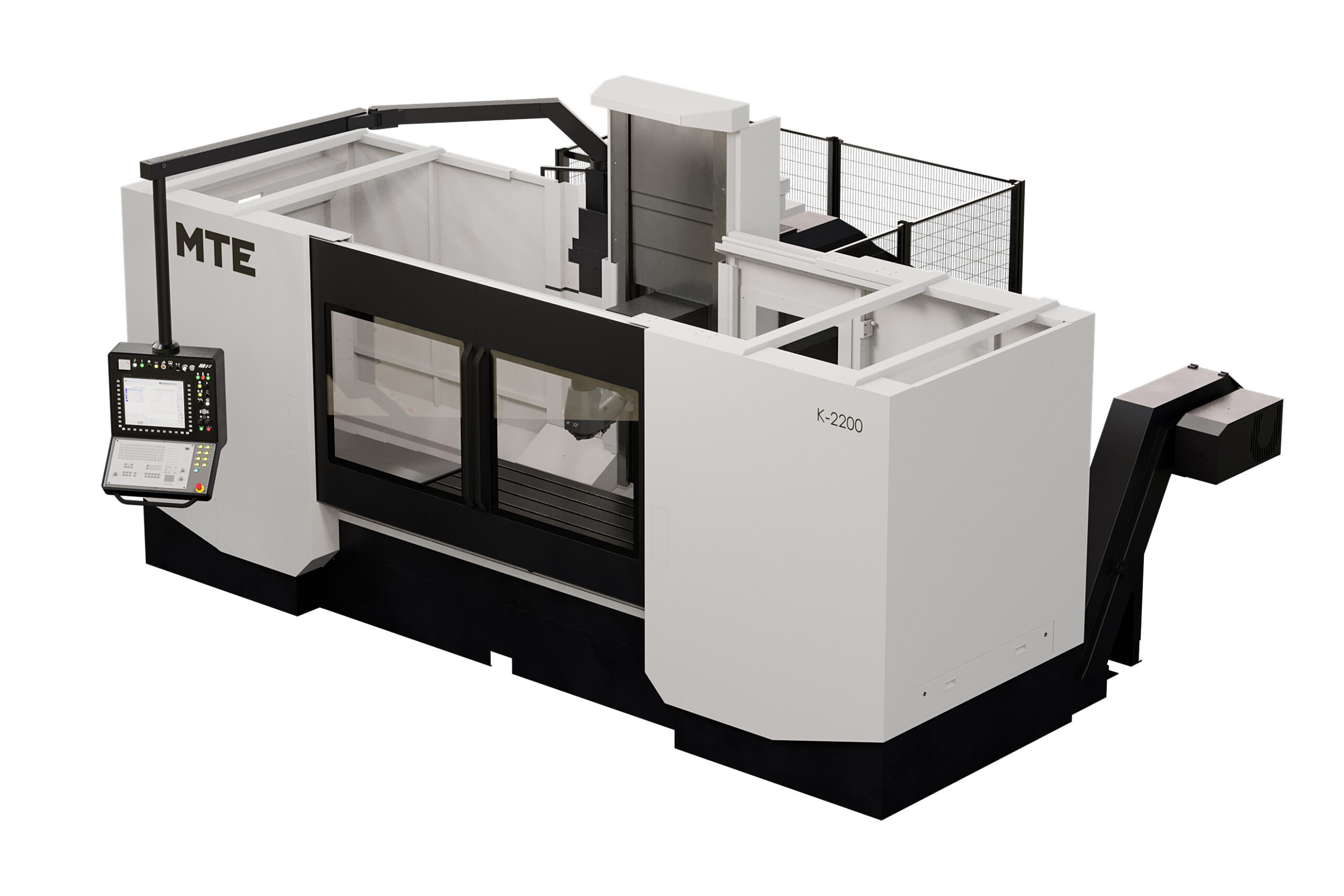

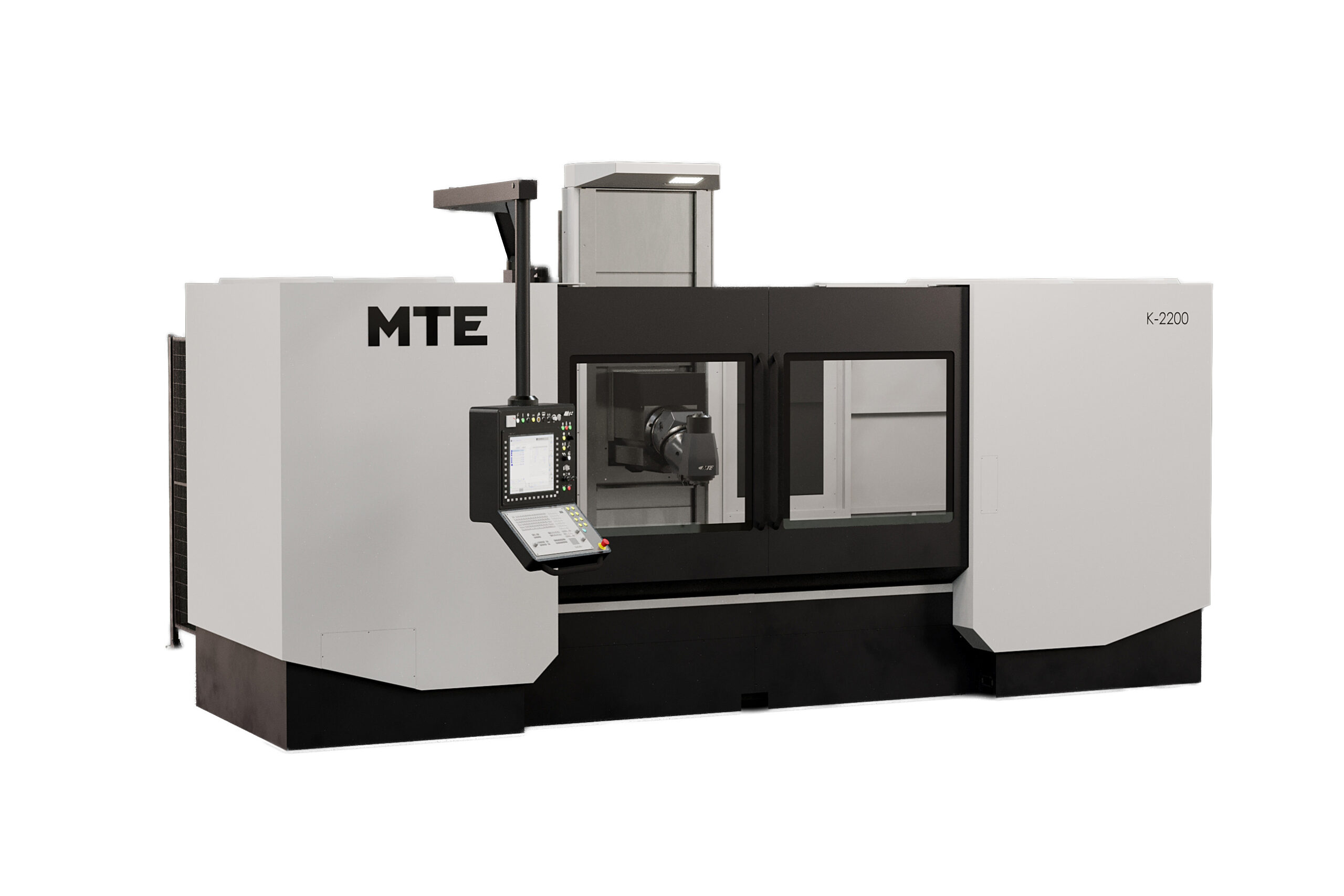

MTE Baureihe K | Kompakte Bettfräsmaschine für Profis

Startseite » Maschinenübersicht » Bettfräsmaschinen » Baureihe K

Flachgeführt

Bettfräsmaschinen

Baureihe K

Verfahrwege

X: 2.000 – 5.000 mm

Y: 1.000 mm

Z: 1.100 mm

Maschinenvideo anschauen

Technische Daten

Verfahrwege

Verfahrweg X-Achse (Längs): 2.000 / 2.500 / 3.000 / 3.500 / 4.000 / 4.500 / 5.000 mm
Verfahrweg Y-Achse (Quer): 1.000 mm
Verfahrweg Z-Achse (Vertikal): 1.100 mm

Maschinenabmessungen und -kapazität

Maschinentischlänge: 2.200 / 2.700 / 3.200 / 3.700 / 4.200 / 4.700 / 5.200
Maschinentischbreite: 850mm
Max. Werkstückgewicht: 4.500 – 9.000 kg

Achsen und Dynamik

Verfahrgeschwindigkeiten: 15.000 mm/min

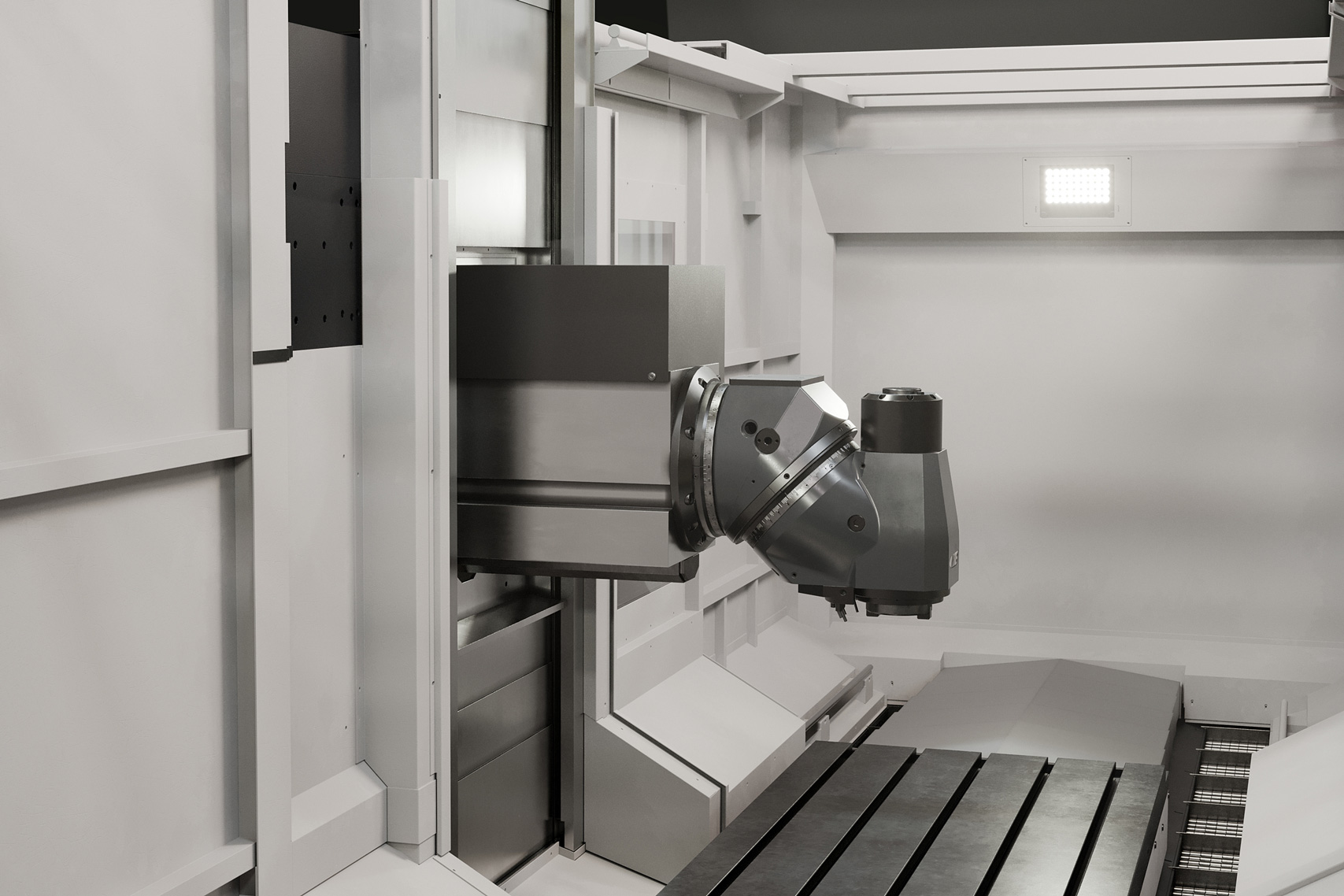

Fräskopf

Fräskopf: Diagonal Fräskopf: 2,5°x2,5° (indexierend)
Werkzeugaufnahme: ISO 50 / HSK 100

Antrieb und Spindel

Antriebsleistung: 43 kW bei 100 % ED
Drehmoment: 900 Nm – S1 / 1.045 Nm – S6
Drehzahlbereich: 6.000 / 7.000 / 30.000 / 40.000 min⁻¹

Automatisierung und Bedienung

Automatische Werkzeugwechsler: 40 / 60 / 80 Magazinplätze
CNC Steuerung: Heidenhain TNC7 / Siemens Sinumerik One
Elektronisches Handrad: Kabel- oder Funkübertragung

Kühlung

Kühlschmiersystem: Kühlmitteldüsen außen und IKZ 20 bis 70 bar
Kühlmittelart: Kühlschmiermittel / Luft / Luft mit MMS

Weitere Ausstattung

Drehtische aufgesetzt
Vollkabine / Absaugung

Besondere Merkmale

Stark verrippte Gusskonstruktion für hohe Maschinensteifigkeit
Flachführungen mit gehärteten und geschliffenen Führungsbahnen
Leistungsstarke Fräsköpfe für vielseitige Fräsbearbeitungen
Ergonomisches Maschinenkonzept für einfaches Rüsten
Effektives Spänemanagement

Maschinenkonzept

Die Baureihe K basiert auf einer robusten Maschinenstruktur, die speziell für stabile Fräsbearbeitungen ausgelegt ist. Präzise, gehärtete Führungsbahnen von Hand eingeschabt sorgen für eine hohe Dämpfung und Zerspanleistung.

Typische Anwendungen

Kurzbeschreibung

Die CNC Bettfräsmaschinen der Baureihe K bieten dank der hohen Dämpfung und Frässtabilität die ideale Voraussetzung zum Bearbeiten von z.B. Bagger- oder Radladerschaufeln. Aufgrund ihrer kompakten Bauweise finden diese Bettfräsmaschinen auch in der kleinsten Halle Platz z.B. für Reparatur-Betriebe.

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

Flachführung

FEM

Ergonomie

Umwelt
