Fahrständerfräsmaschinen
Baureihe FBF-M
Verfahrwege
X: 4.000 - 36.000 mm
Y: 2.000 - 3.200 mm
Z: 1.600 mm
Wie der Name schon nahelegt, ist die FBF-M eine Nummer größer als unsere FBF-S. Genauer gesagt kann sie im Vertikalverfahrweg bis zu 3.200 mm hohe Werkstücke bearbeiten. Sie spielt Ihre Stärke bei unseren Kunden in erster Linie im Maschinenbau aus. Das ist mit Sicherheit auf ihrer sehr hohen Flexibilität geschuldet.

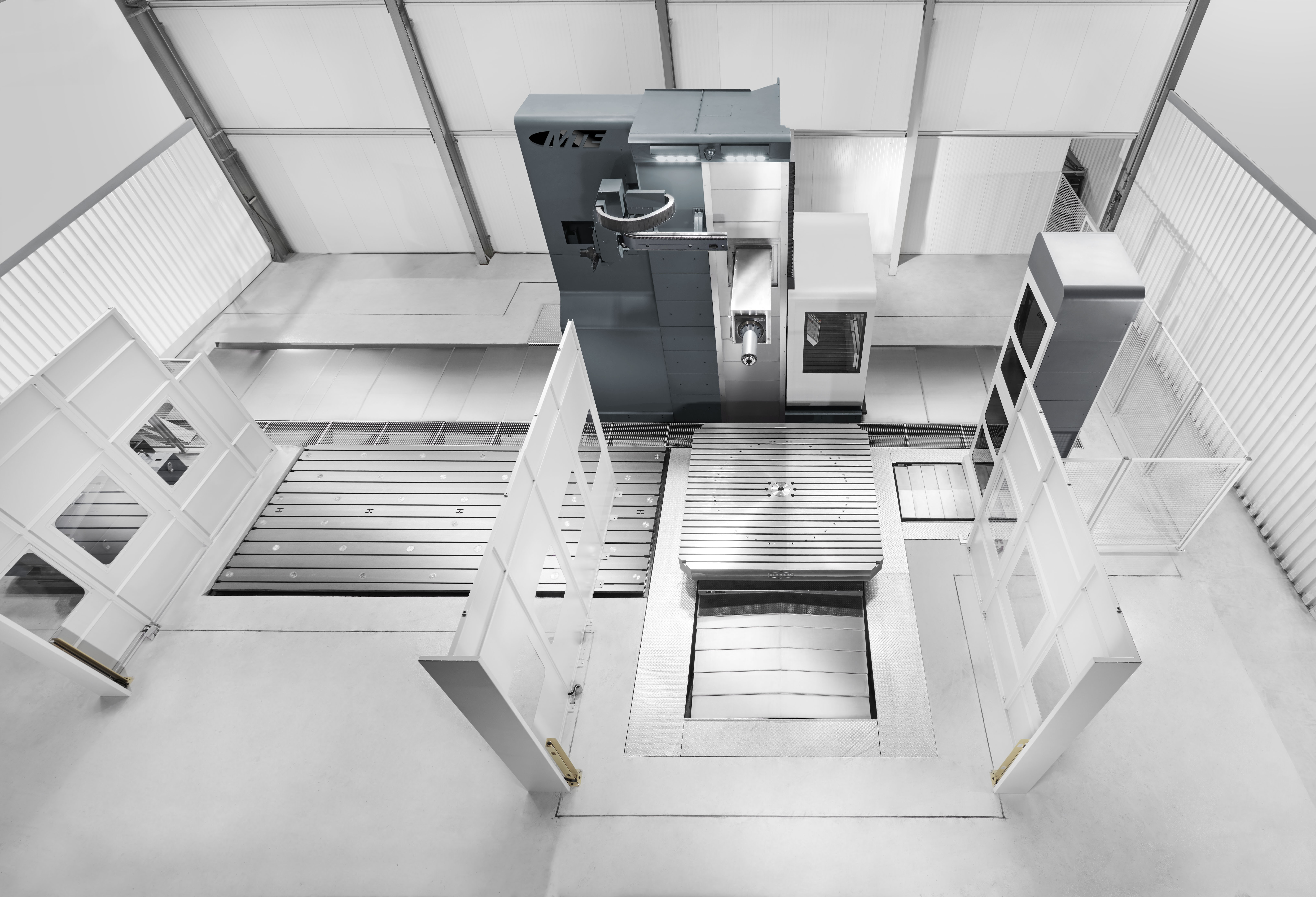

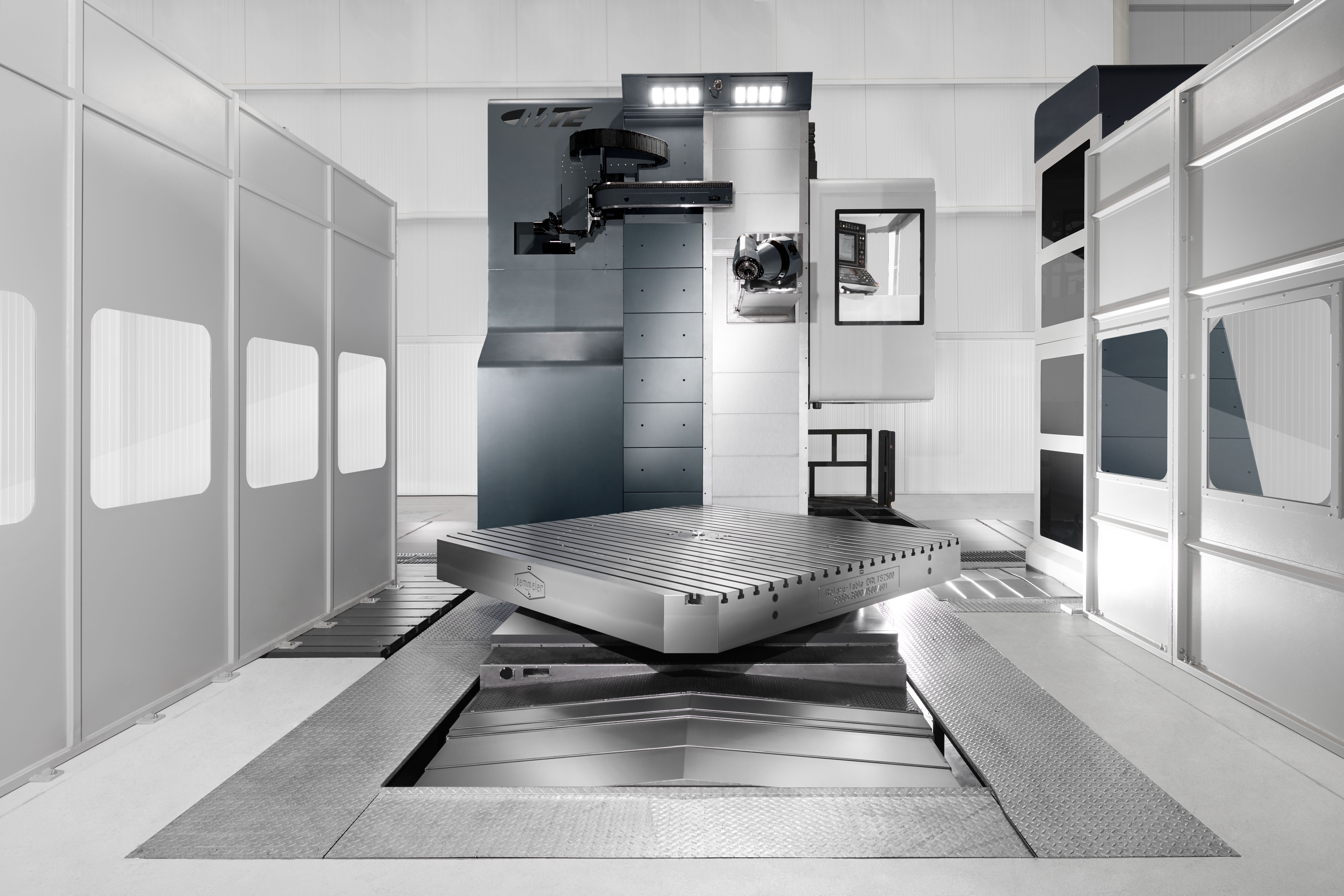

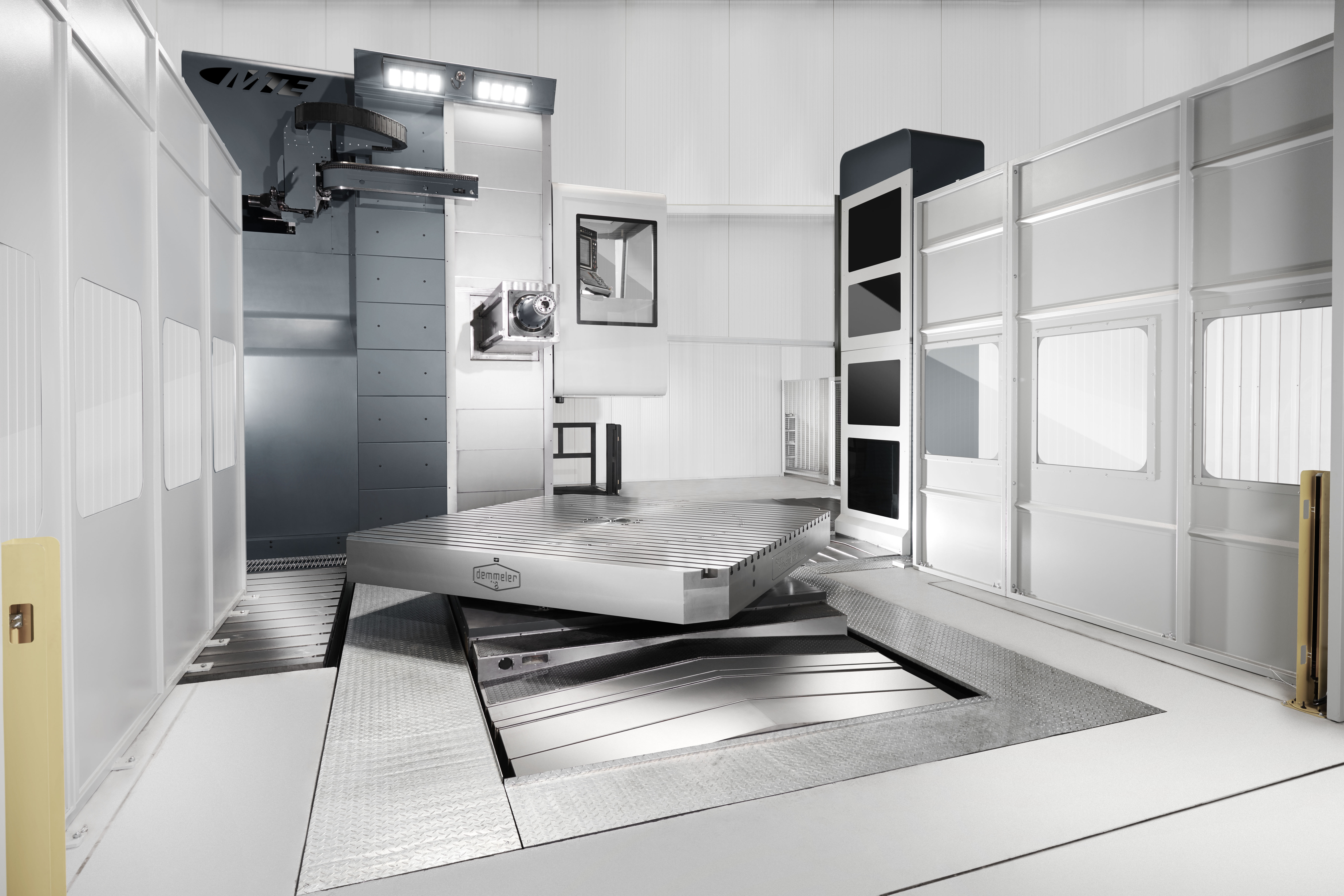

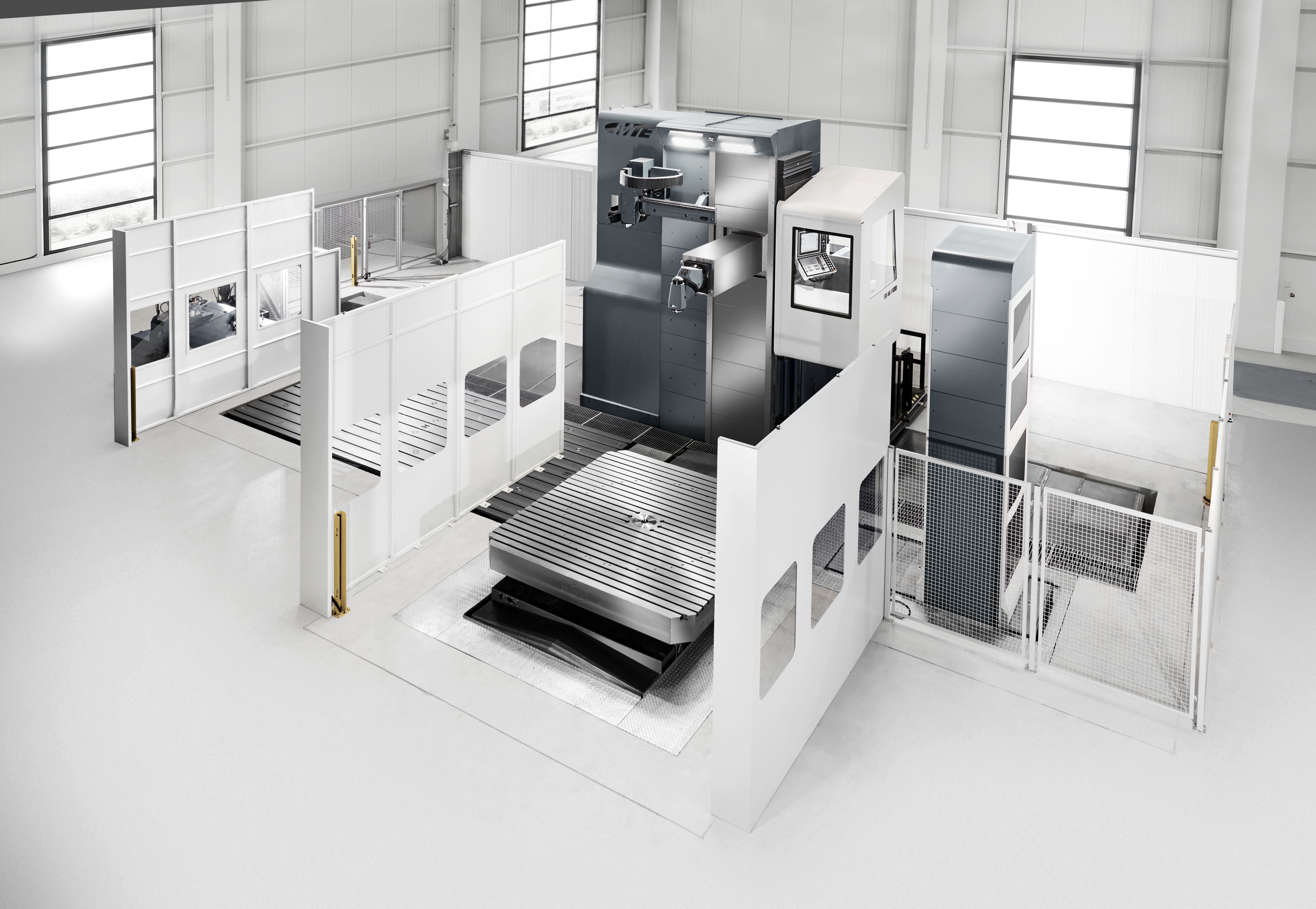

Herausragend praktisch ist das vollautomatische Fräskopf-Wechselsystem, das Sie an der Fahrständermaschine FBF-M einsetzen können. Insgesamt können Sie die FBF-M mit bis zu 4 verschiedenen (wechselbaren) Fräsköpfen ausstatten. Optional ist auch die Pendelbearbeitung möglich. Damit haben Sie maximale Flexibilität auf Ihrer Seite. Durch den Einsatz von Drehtischen, mit oder ohne zusätzlicher Verschiebeachse, können besonders große und schwere Werkstücke in einer Aufspannung an bis zu 5 Seiten bearbeitet werden.
Aus all diesen Gründen wird die FBF-M auch häufig für die Bearbeitung von komplexen Groß-Werkzeugformen aus hochfesten Materialien eingesetzt.
Herausragend praktisch ist das vollautomatische Fräskopf-Wechselsystem, das Sie an der Fahrständermaschine FBF-M einsetzen können. Insgesamt können Sie die FBF-M mit bis zu 4 verschiedenen (wechselbaren) Fräsköpfen ausstatten. Optional ist auch die Pendelbearbeitung möglich. Damit haben Sie maximale Flexibilität auf Ihrer Seite. Durch den Einsatz von Drehtischen, mit oder ohne zusätzlicher Verschiebeachse, können besonders große und schwere Werkstücke in einer Aufspannung an bis zu 5 Seiten bearbeitet werden.
Aus all diesen Gründen wird die FBF-M auch häufig für die Bearbeitung von komplexen Groß-Werkzeugformen aus hochfesten Materialien eingesetzt.
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- INA-Linearführungen in allen Achsen
- Hochdynamische digitale Antriebe (25.000 mm/min)
- 43 kW-Hauptspindelmotor
- Geräumige und ergonomische Bedienerbühne, optional höhen- und querverfahrbar
- Individuell angepasste und praxisgerechte Umhausung
- Schnittstellentreue
- Mutitask: fräsen und drehen auf einer Maschine
| Verfahrwege | FBF-M 4000 | FBF-M 5000 | FBF-M 6000 | FBF-M 7000 | FBF-M 8000 | FBF-M 9000 | FBF-M 10000 | FBF-M 12000 | FBF-M 14000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| X-Achse längs | mm | 4.000 | 5.000 | 6.000 | 7.000 | 8.000 | 9.000 | 10.000 | 12.000 | 14.000 |
| Y-Achse vertikal | mm | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 | 2.000 / 2.500 / 3.000 / 3.200 |
| Z-Achse horizontal | mm | 1.600 | 1.600 | 1.600 | 1.600 | 1.600 | 1.600 | 1.600 | 1.600 | 1.600 |
| Spindel | FBF-M 4000 | FBF-M 5000 | FBF-M 6000 | FBF-M 7000 | FBF-M 8000 | FBF-M 9000 | FBF-M 10000 | FBF-M 12000 | FBF-M 14000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | |
| Leistung | Kw | 43/65 | 43/65 | 43/65 | 43/65 | 43/65 | 43/65 | 43/65 | 43/65 | 43/65 |
| Drehmoment bei 43kW 4000/6000 U/min. | Nm | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) | 920-2.020 (S1) |
| Autom. Schwenkkopf: diagonal | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | |
| Autom. Schwenkkopf: orthogonal | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° | 1° × 1° |
| Vorschübe | FBF-M 4000 | FBF-M 5000 | FBF-M 6000 | FBF-M 7000 | FBF-M 8000 | FBF-M 9000 | FBF-M 10000 | FBF-M 12000 | FBF-M 14000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm/min. | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 |
| Platzbedarf | FBF-M 4000 | FBF-M 5000 | FBF-M 6000 | FBF-M 7000 | FBF-M 8000 | FBF-M 9000 | FBF-M 10000 | FBF-M 12000 | FBF-M 14000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Länge (ohne Querförderer+1280) | mm | 11.600 | 11.600 | 11.600 | 13.600 | 13.600 | 15.600 | 15.600 | 17.600 | 17.600 |
| Höhe bei Y=2000 (2500/3000) | mm | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) | 4.700 (5.200 / 5.800) |
| Breite bei Z=1600 | mm | 5.180 | 5.180 | 5.180 | 5.180 | 5.180 | 5.180 | 5.180 | 5.180 | 5.180 |
| Weitere Daten | FBF-M 4000 | FBF-M 5000 | FBF-M 6000 | FBF-M 7000 | FBF-M 8000 | FBF-M 9000 | FBF-M 10000 | FBF-M 12000 | FBF-M 14000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | - | - | - | - | - | - | - | - | - |
| Werkzeugwechsler H/V-Kette | Plätze | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
Highlights der Maschine
Alle Highlights können Sie der Maschinenkarte entnehmen.
Linearführung
- Spielfreie Linearwälzführung für höchste Genauigkeiten
- Geringe Reibung für hohe Dynamik in der 2,5/3-D Bearbeitung
- Hohe Steifigkeit durch hohe Anzahl und größere Rollenumlaufeinheiten
- Geringe Wartungs- und Verschleißkosten
Positionierung
- automatische stufenlose Positionierung 0,001°x0,001°
- Hohe Stabilität durch extrem groß dimensionierte Klemmung (Ina YRT-Lager)
- Steifigkeit durch Stahlgussgehäuse
- Hohe Drehmomente
Multitask
- Multifunktionsmaschine durch Einsatz von Karusselldrehtisch(en)
- Drehen auf der Maschine mit Capto C5/C6-Werkzeughalter
- Automatischer Drehwerkzeug-Wechsel möglich
- Schleifen auf der Maschine mit Schleifspindel
FEM
- Konstruiert nach FEM
- Höhere Steifigkeit und Dämpfung
- Unempfindlich gegenüber kleineren Kollisionen und Werkzeugbruch
- Vibrationsfrei ohne elektromechanische Kompensationssysteme
