MTE Baureihe FBF-M | Massive Fahrständerfräsmaschine

Startseite » Maschinenübersicht » Fahrständerfräsmaschinen » Baureihe FBF-M

Lineargeführt

Fahrständerfräsmaschinen

Baureihe FBF-M

Verfahrwege

X: 3.000 – 36.000 mm

Y: 1.500 – 3.500 mm

Z: 1.000 – 1.500 mm

Maschinenvideo anschauen

Technische Daten

Verfahrwege

Verfahrweg X-Achse (Längs): 4.000 bis 36.000 mm in 500 mm Schritten
Verfahrweg Y-Achse (Quer): 2.000 / 2.500 / 3.000/ 3.200 / 3.500 mm
Verfahrweg Z-Achse (Vertikal): 1.500 / 1.600 mm

Fräskopf

Diagonal Fräskopf:
0,001° x 0,001° (stufenlos)
0,01° x 0,01° oder 2,5° x 2,5° (indexierend)
Orthogonal Fräskopf: 0,01° x 0,01° oder 1° x 1° indexierend)
Werkzeugaufnahme: ISO 50 / HSK 100

Antrieb und Spindel

Antriebsleistung: 43 / 65 kW
Drehmoment: 917 Nm – 2.020 Nm
Drehzahlbereich:
6.000 / 7.000 U/min
Fräskopf mit Elektrospindel 12.000 bis 30.000 U/min

Automatisierung und Bedienung

Automatische Werkzeugwechsler:
40 / 60 / 80 /100 / 120 / 140 / 160 /180 Magazinplätze über Kette
200-400 über Tool Arena und Roboter
CNC Steuerung: Heidenhain TNC7 / Siemens Sinumerik One
Elektronisches Handrad: Kabel- oder Funkübertragung

Kühlung

Kühlschmiersystem: Kühlmitteldüsen außen und IKZ 20 bis 70 bar
Kühlmittelart: Kühlschmiermittel / Luft / Luft mit MMS

Weitere Ausstattung

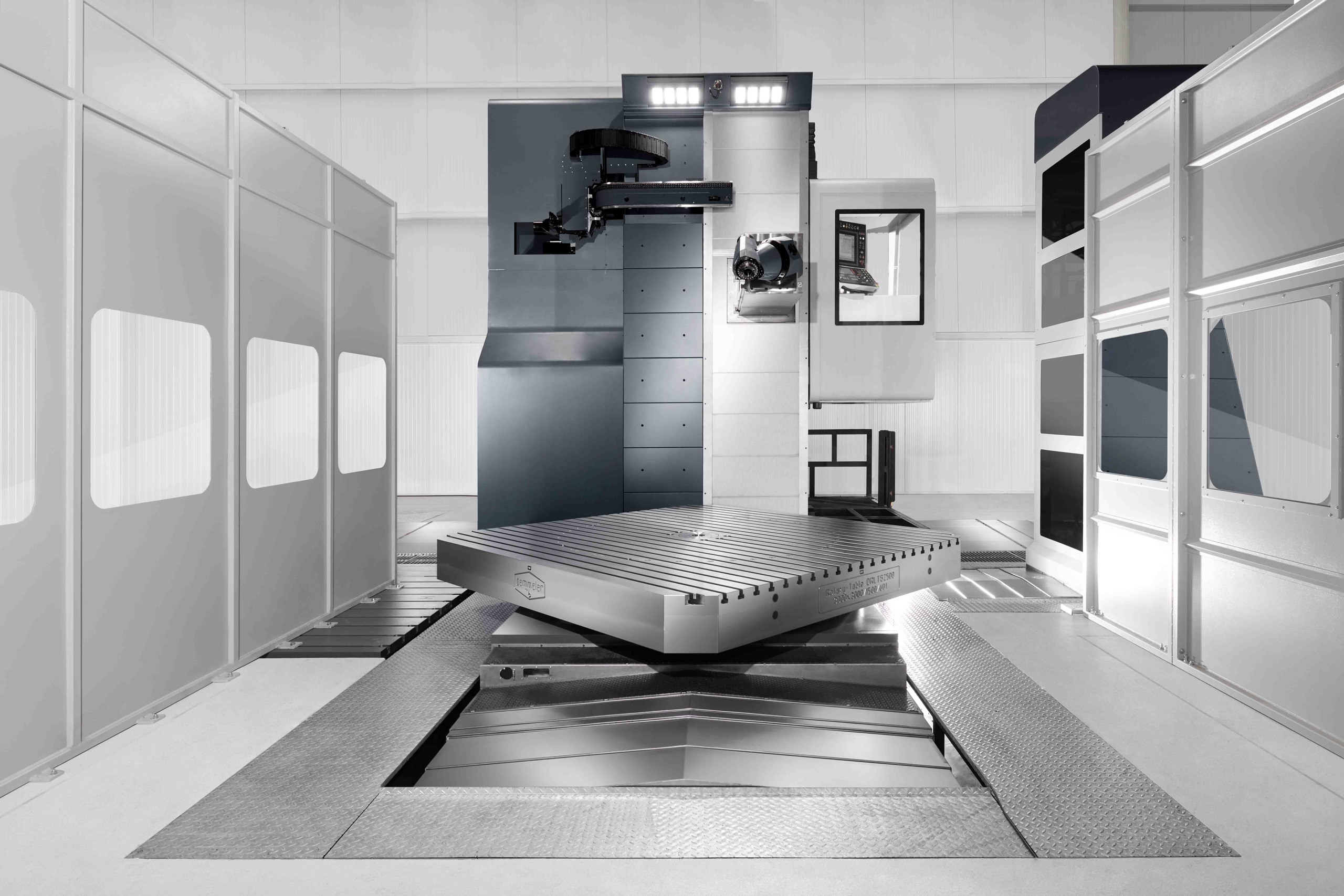

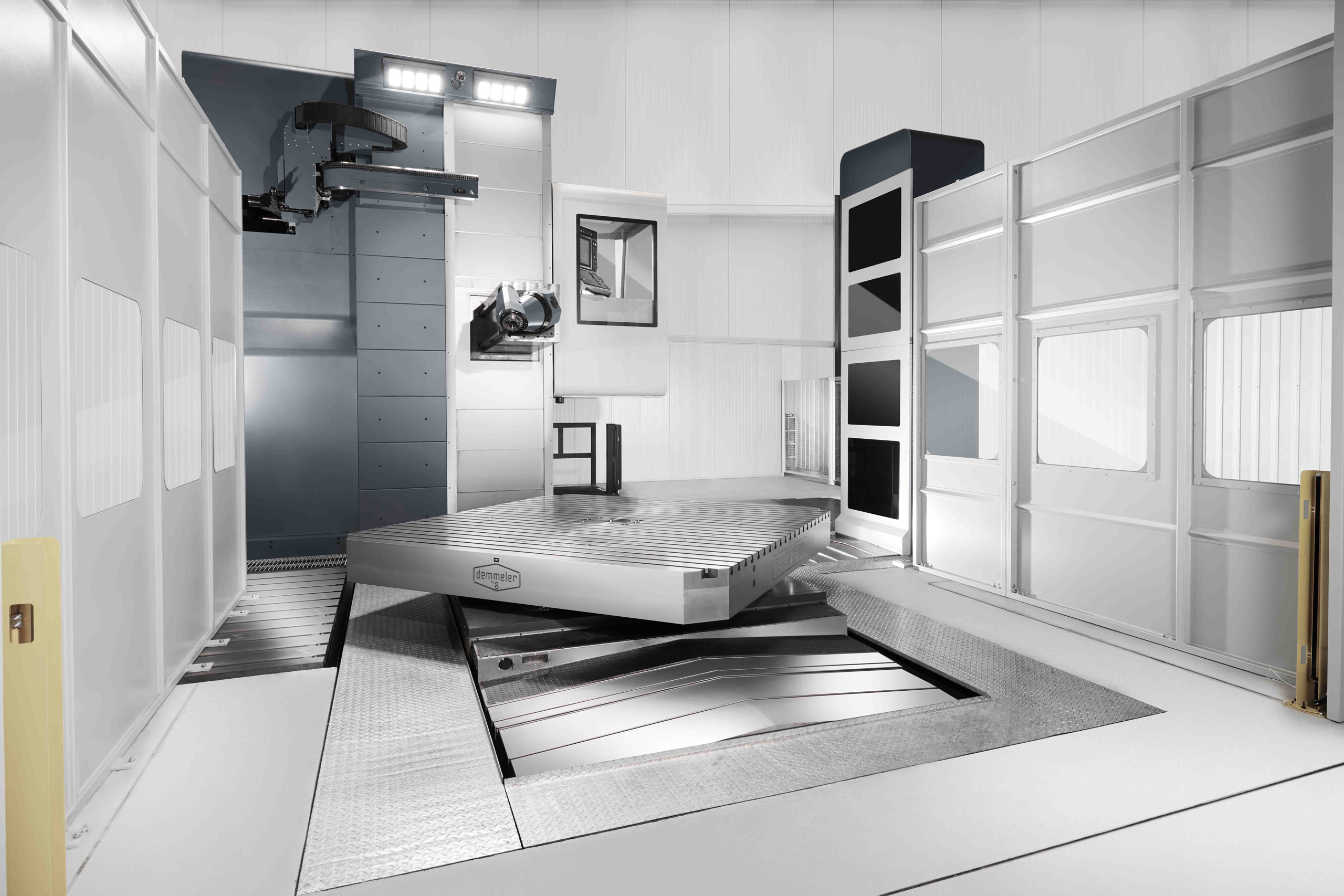

Drehtische, Dreh- Verschiebetische
Karusselldrehtische
Plattenfelder
Aufspannwinkel
Palettenwechsler

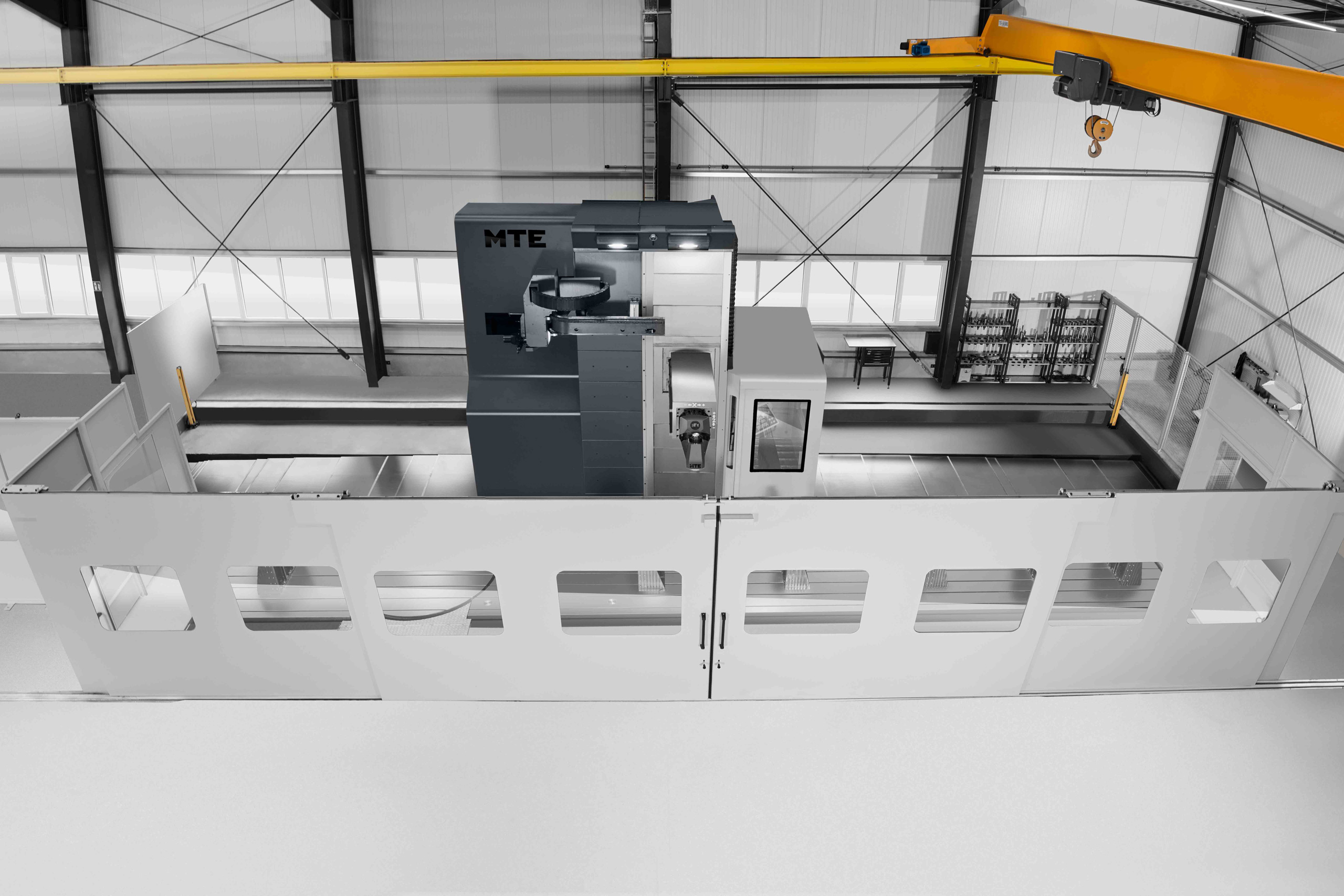

Einhausung / Vollkabine

Besondere Merkmale

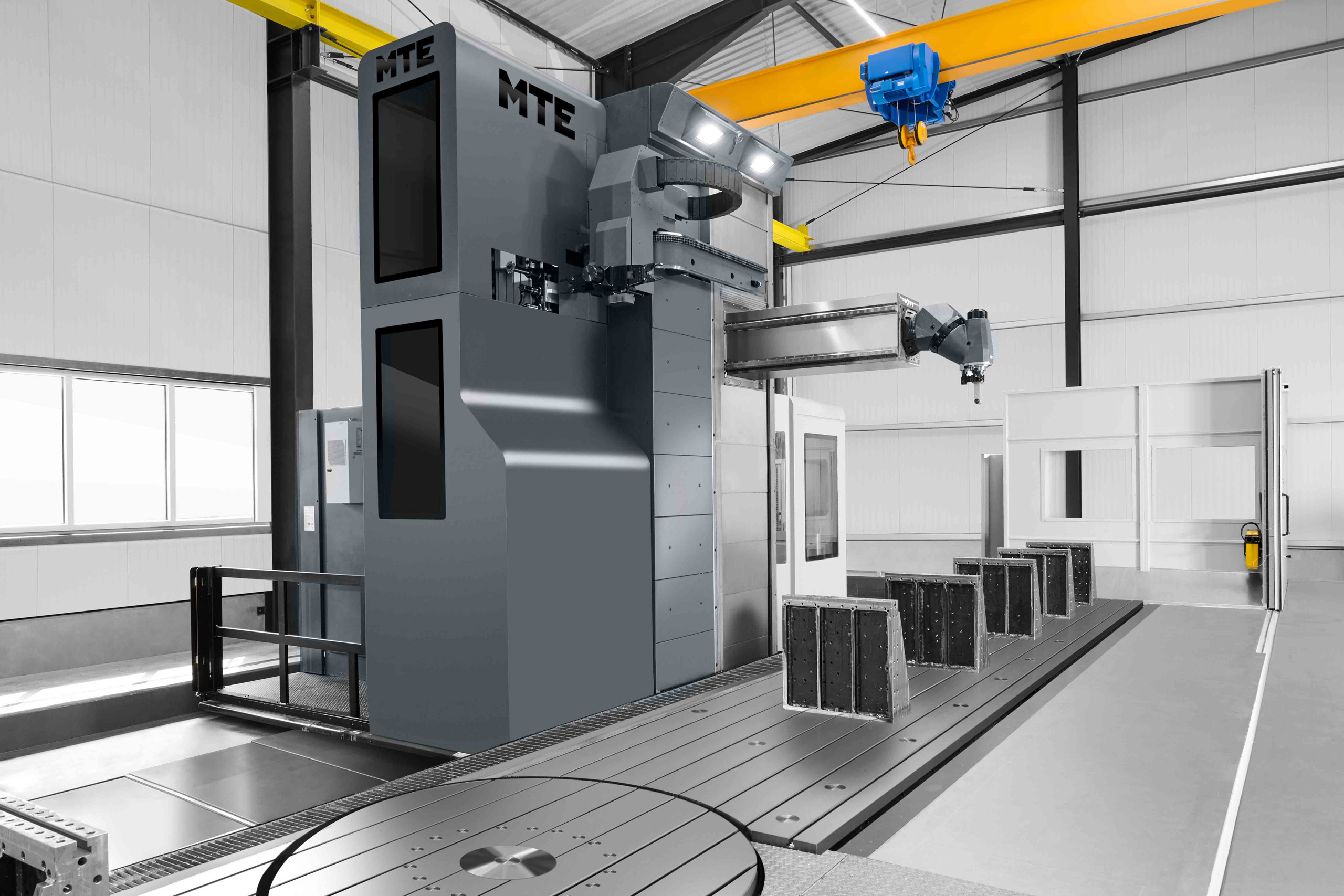

Steife Fahrständerkonstruktion
Leistungsstarke Fräsköpfe
Große Bearbeitungsbereiche
Hohe Prozessstabilität

Maschinenkonzept

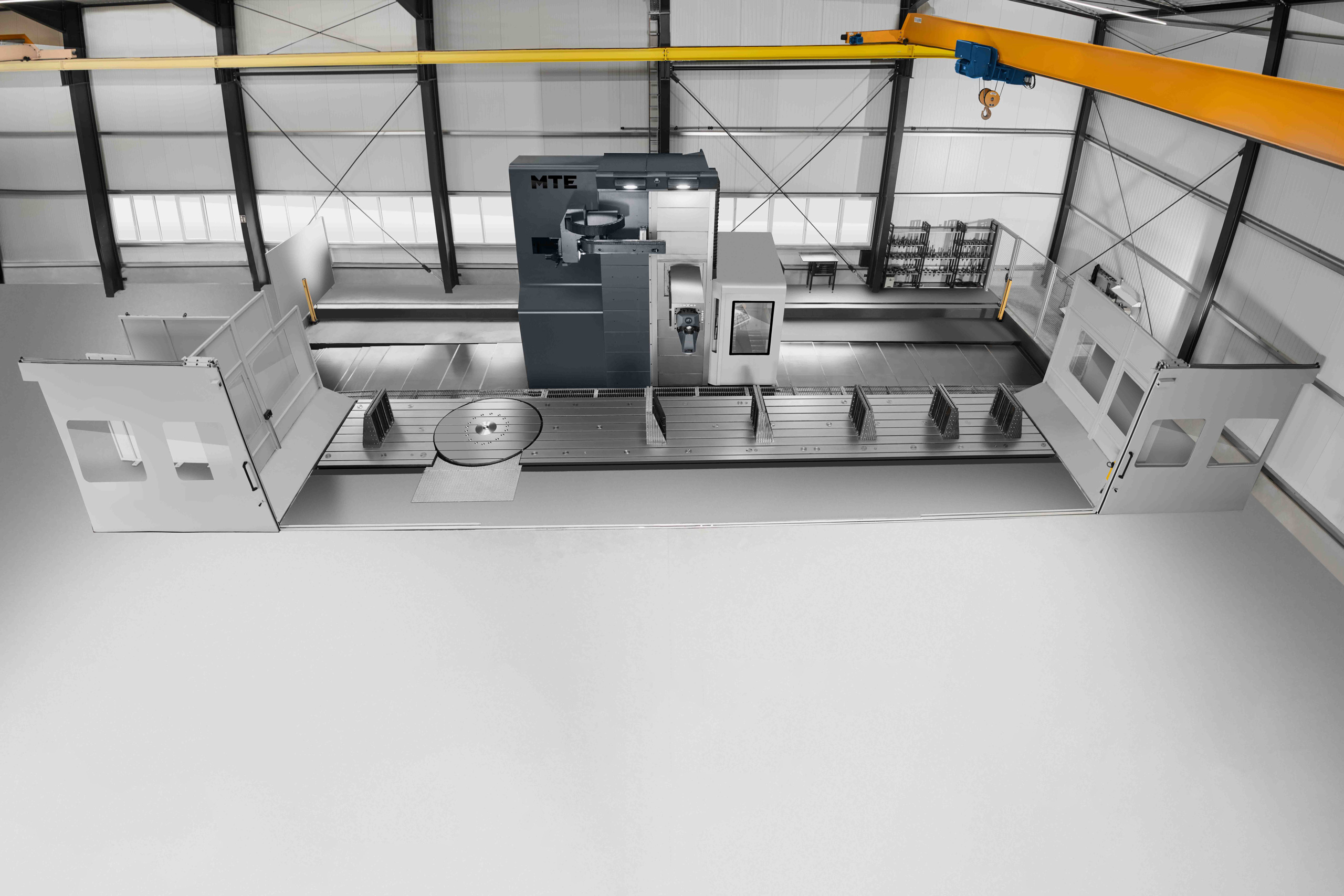

Die Fahrständerbauweise ermöglicht eine besonders flexible Bearbeitung großer Werkstücke. Leistungsstarke Fräsköpfe in Kombination mit einem optionalen Fräskopfwechselsystem bieten vielseitige Einsatzmöglichkeiten und gewährleisten zugleich hochpräzise Fräsbearbeitungen. Vertikalverfahrwege bis 3.500 mm und Querverfahrwege bis 1.600 mm schaffen großzügige Bearbeitungsdimensionen und ermöglichen die wirtschaftliche Fertigung auch großvolumiger und komplexer Bauteile. Dabei sorgt eine hohe Struktursteifigkeit für dauerhaft stabile und präzise Bearbeitungsergebnisse.

Typische Anwendungen

Kurzbeschreibung

Die CNC-Fahrständerfräsmaschinen der Baureihe FBF-M lassen sich flexibel an unterschiedliche Fertigungsanforderungen anpassen und können mit Aufspannplattenfeldern, Drehtischen, Drehverschiebetischen, Karusselldrehtischen oder individuellen Sonderspannvorrichtungen ausgestattet werden.

Die Möglichkeit zur Pendelbearbeitung steigert die Hauptzeit und sorgt für eine deutlich höhere Produktivität. Ergänzt wird das Konzept durch individuell angepasste Maschineneinhausungen und Späneförderersysteme, die eine saubere und sichere Arbeitsumgebung für den Bediener gewährleisten.

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

Linearführung

FEM

Umwelt

Genauigkeit
