MTE Baureihe SB-M | Massive Fahrständerfräsmaschine

Startseite » Maschinenübersicht » Starrbettfräsmaschinen » Baureihe SB-M

Lineargeführt

Starrbettfräsmaschine

Baureihe SB-M

Verfahrwege

X: 3.500 – 20.500 mm

Y: 1.500 – 2.500 mm

Z: 1.000 – 1.600 mm

Technische Daten

Verfahrwege

Verfahrweg X-Achse (Längs): 3.500 bis 20.500 mm in 500 mm Schritten
Verfahrweg Y-Achse (Quer): 1.500 / 2.000 / 2.500 mm
Verfahrweg Z-Achse (Vertikal): 1.000 / 1.200/ 1.300 / 1.500 / 1.600 mm

Maschinenabmessungen und -kapazität

Maschinentischlänge: X + 1.500 mm
Maschinentischbreite: 1.300 / 1.500 mm

Fräskopf

Diagonal Fräskopf:
0,001° x 0,001° (stufenlos)
0,01° x 0,01° oder 2,5° x 2,5° (indexierend)
Orthogonal Fräskopf: 0,01° x 0,01° oder 1° x 1° (indexierend)
Werkzeugaufnahme: ISO 50 / HSK 100

Antrieb und Spindel

Antriebsleistung: 43 / 65 kW
Drehmoment: 917 Nm – 2.020 Nm
Drehzahlbereich:
6.000 / 7.000 U/min
Fräskopf mit Elektrospindel 12.000 bis 30.000 U/min

Automatisierung und Bedienung

Automatische Werkzeugwechsler:
40 / 60 / 80 /100 / 120 / 140 / 160 /180 Magazinplätze über Kette
200-400 über Tool Arena und Roboter

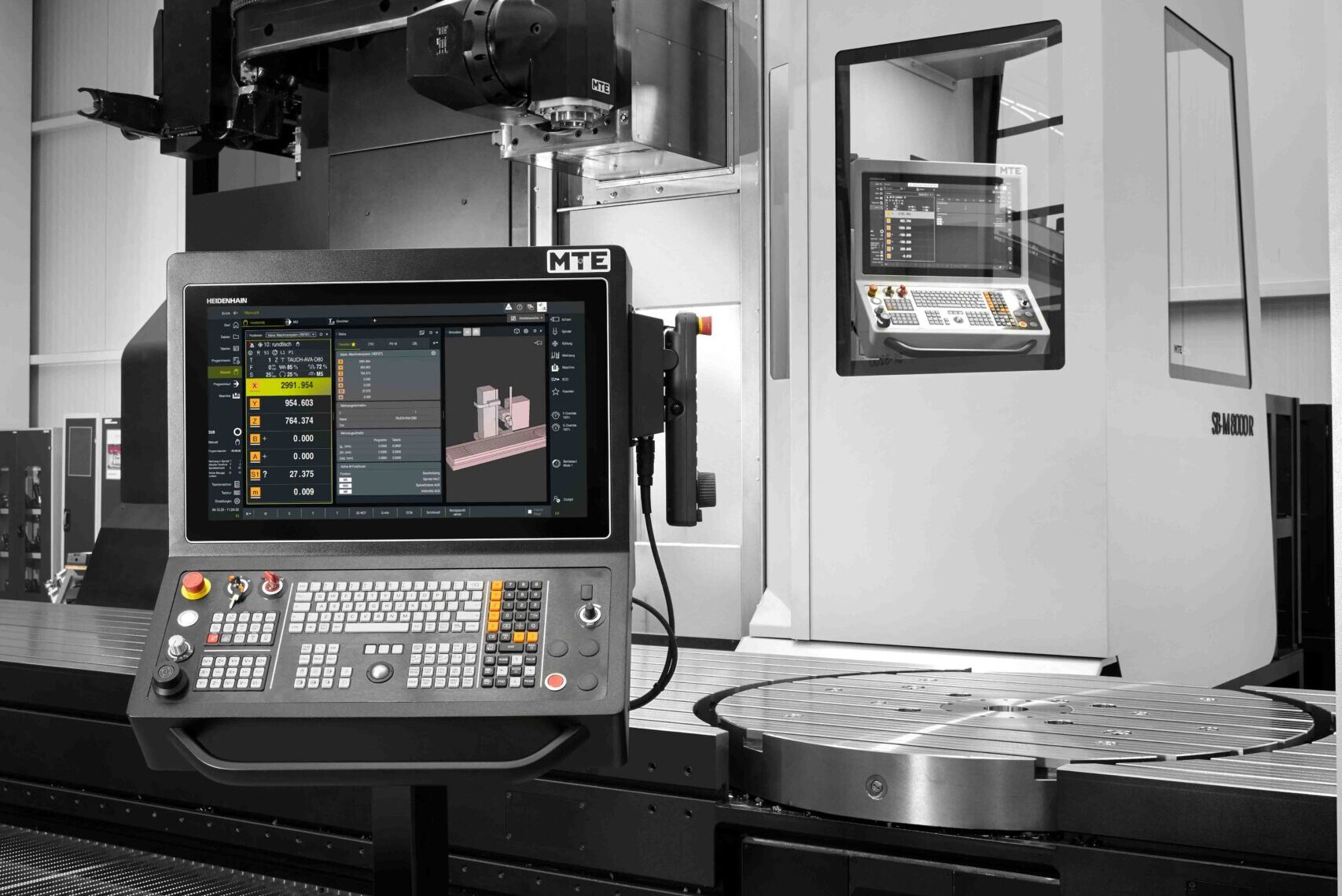

CNC Steuerung: Heidenhain TNC7 / Siemens Sinumerik One
Elektronisches Handrad: Kabel- oder Funkübertragung

Kühlung

Kühlschmiersystem: Kühlmitteldüsen außen und IKZ 20 bis 70 bar
Kühlmittelart: Kühlschmiermittel / Luft / Luft mit MMS

Weitere Ausstattung

Drehtische aufgesetzt oder integriert
Karusselldrehtisch aufgesetzt oder integriert
Aufspannwinkel
Einhausung / Vollkabine / Absaugung

Besondere Merkmale

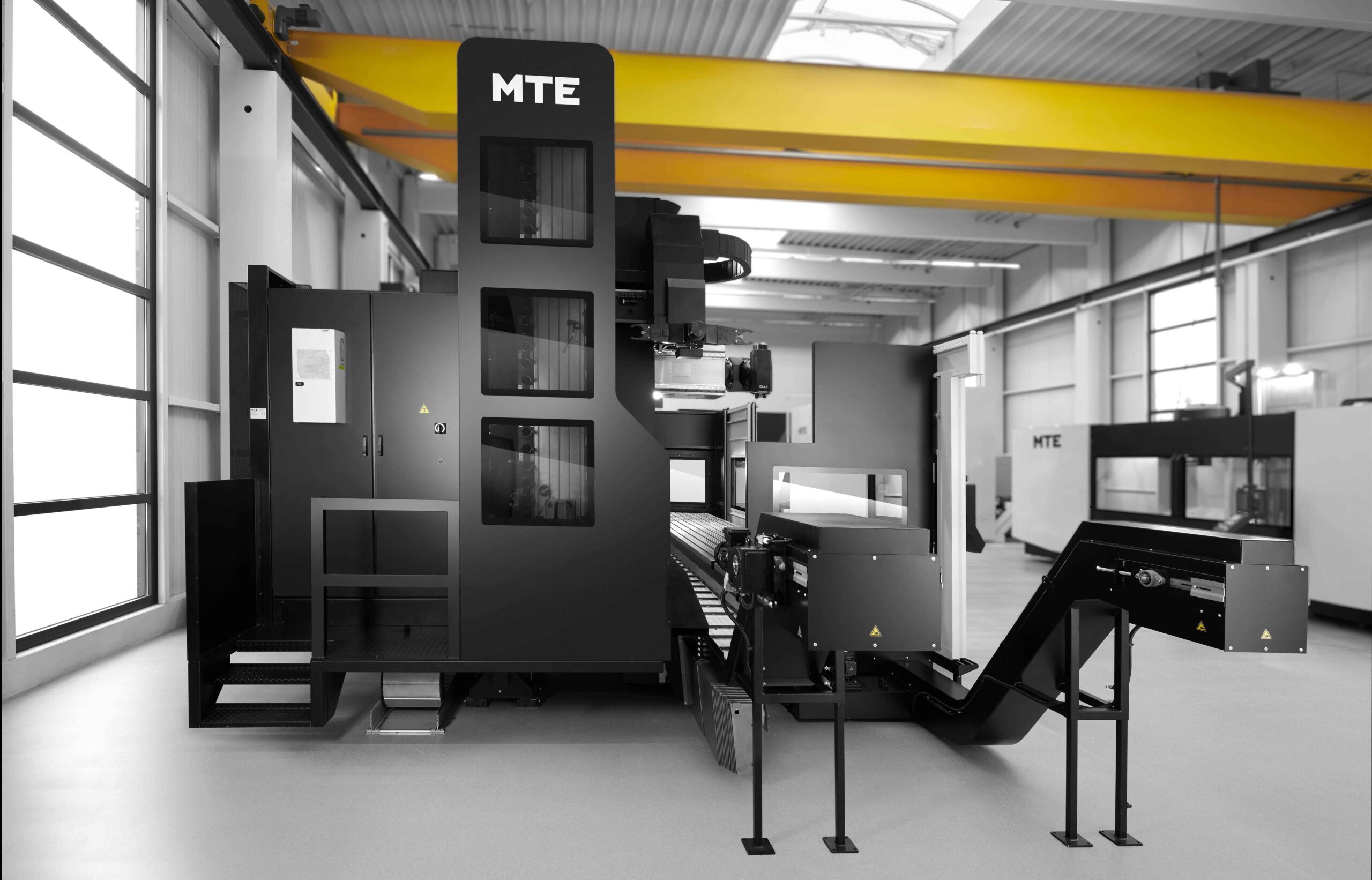

Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
Geräumige und ergonomische Bedienerbühne

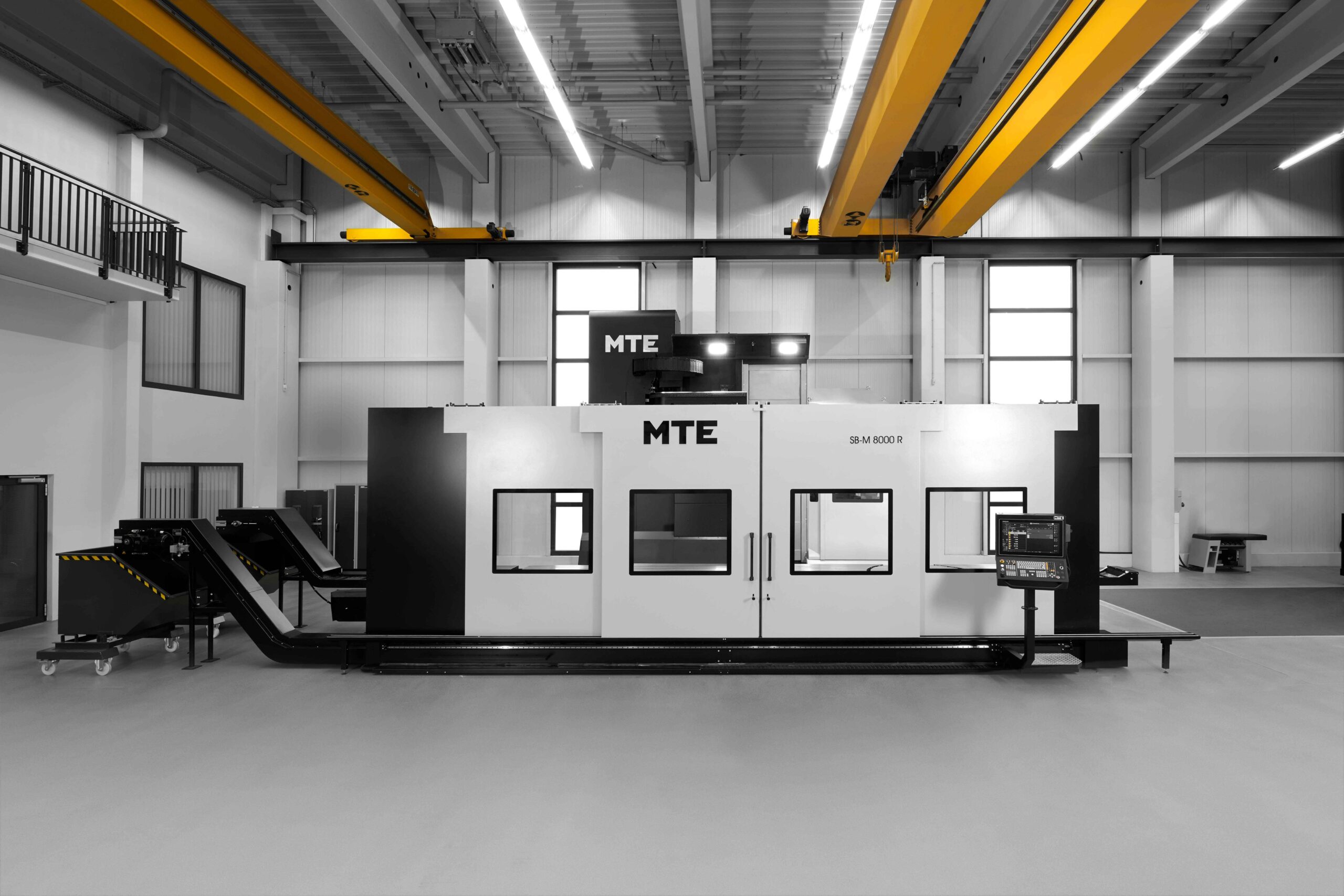

Individuell angepasste und praxisgerechte Umhausung
Mutitask: fräsen und drehen auf einer Maschine

Maschinenkonzept

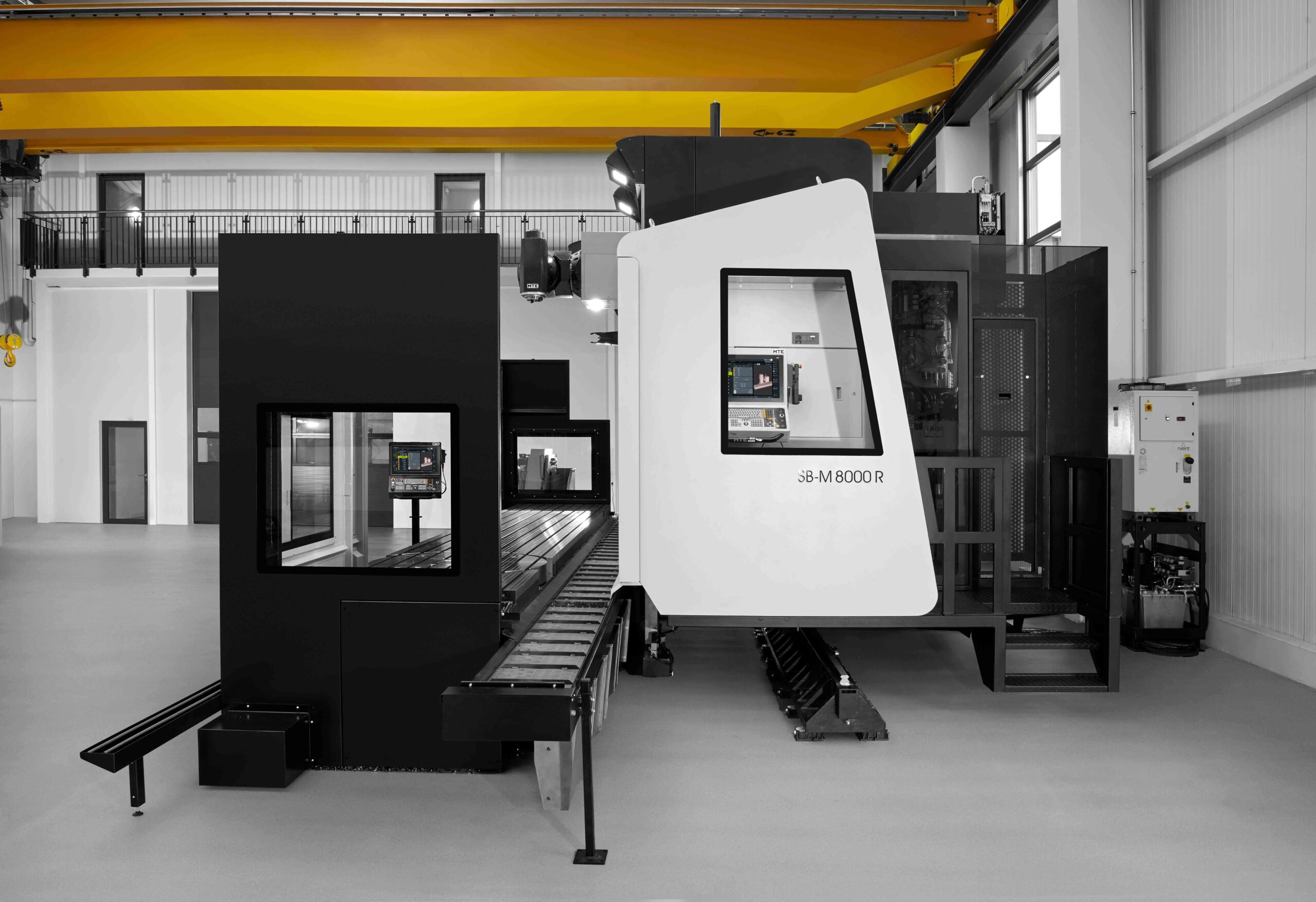

Die besondere Eigenschaft der Starrbettfräsmaschine SB-M ist der über Flur montierte, starre Maschinentisch. Dieser Maschinentisch sorgt für eine sehr hohe Grundstabilität. In 850 mm Höhe lassen sich Werkstücke äußerst ergonomisch handeln und von Ihrem Maschinenbediener rüsten.

Typische Anwendungen

Kurzbeschreibung

Passen Sie die Maschine exakt an Ihre Anforderungen an. Wählen Sie ob der Frässchieber links- oder rechtsseitig vom Turm positioniert wird. Ihre Maschinenbediener finden vertraute Bedingungen vor und können die etablierten Fräs- und Bohrstrategien weiterführen. Der Austausch Ihrer alten Maschine gegen eine Neue auf dem Bestandsfundament wird damit (fast) zum Kinderspiel.

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

Passgenauigkeit

Genauigkeit

Stabiler durch FEM berechneten Gussaufbau der gesamten Maschine
Höchste Präzision in der Frässchieberachse durch Vorspannung der INA-Führungen
Geschliffene Auflagefläche für alle Führungsbahnen; Messsysteme etc.

FEM
