Lineargeführt
Bettfräsmaschinen
Baureihe BT
Verfahrwege
X: 2.000 - 5.000 mm
Y: 1.000 - 1.300 mm
Z: 1.000 - 2.000 mm

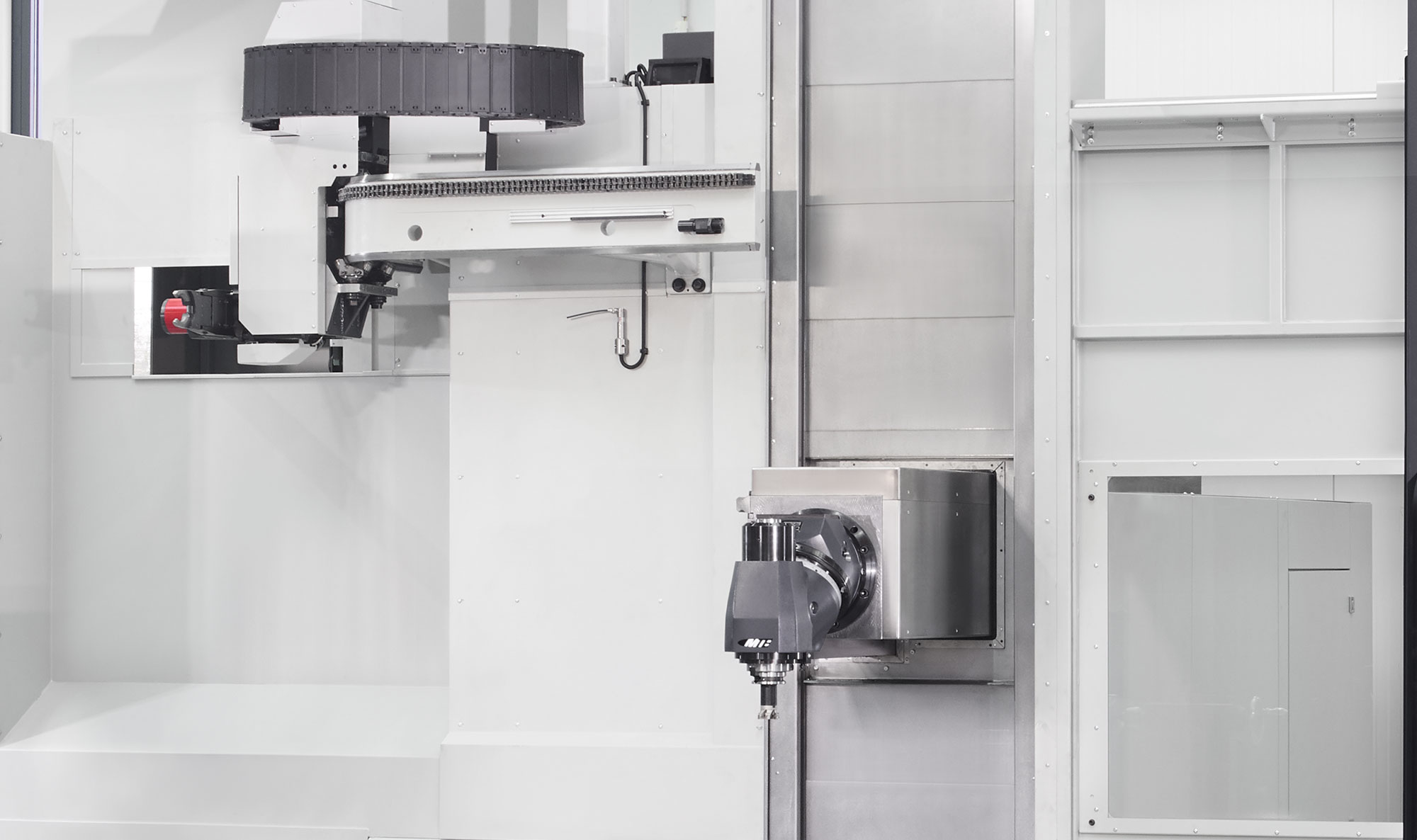

Die Bettfräsmaschine BT ist hochdynamisch, stabil und präzise. Sie eignet sich perfekt als Schrupp- und Schlichtmaschine. Ebenso ist der Einsatz von großen Messerköpfen mit der BT in verschleißfesten Materialien möglich.
Das hohe Gewicht der Maschine und die verrippte Gusskonstruktion minimieren Schwingungen und fördern die Präzision. Eine weitere Besonderheit: die großzügig dimensionierten INA-Linearführungen und der Heidenhain Inline-Antrieb. All dies sorgt dafür, dass die Bettfräsmaschine BT schnell und effizient arbeitet. Zur Multitaskmaschine wird die BT durch die Auswahl eines aufgesetzten oder integrierten Drehtisches oder Karusselldrehtisch für die 5-Seitenbearbeitng bzw. Drehbearbeitung.
Das hohe Gewicht der Maschine und die verrippte Gusskonstruktion minimieren Schwingungen und fördern die Präzision. Eine weitere Besonderheit: die großzügig dimensionierten INA-Linearführungen und der Heidenhain Inline-Antrieb. All dies sorgt dafür, dass die Bettfräsmaschine BT schnell und effizient arbeitet. Zur Multitaskmaschine wird die BT durch die Auswahl eines aufgesetzten oder integrierten Drehtisches oder Karusselldrehtisch für die 5-Seitenbearbeitng bzw. Drehbearbeitung.
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- INA-Linearführungen in allen Achsen
- Hochdynamische digitale Antriebe (25.000 mm/min)
- 43 kW-Hauptspindelmotor

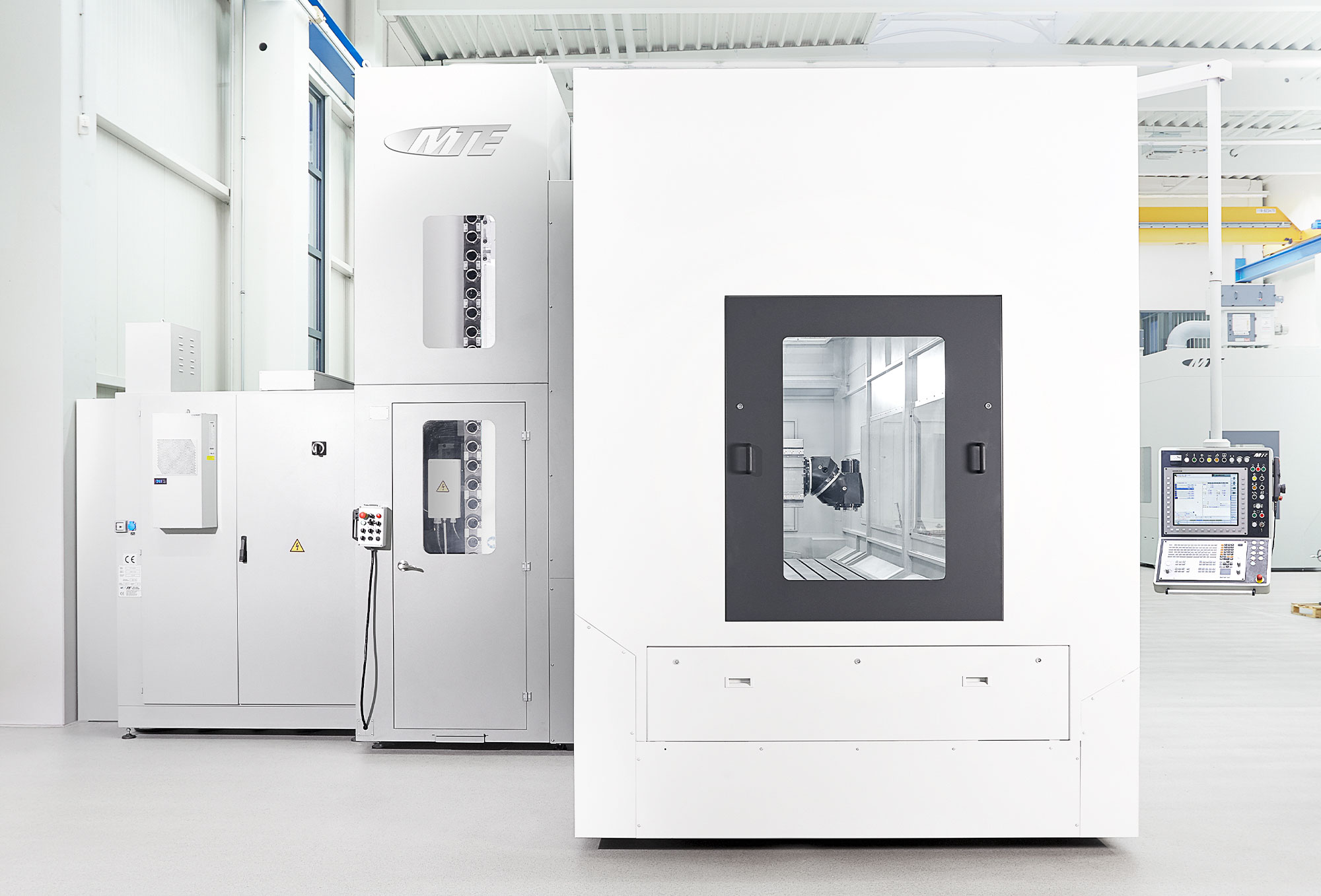

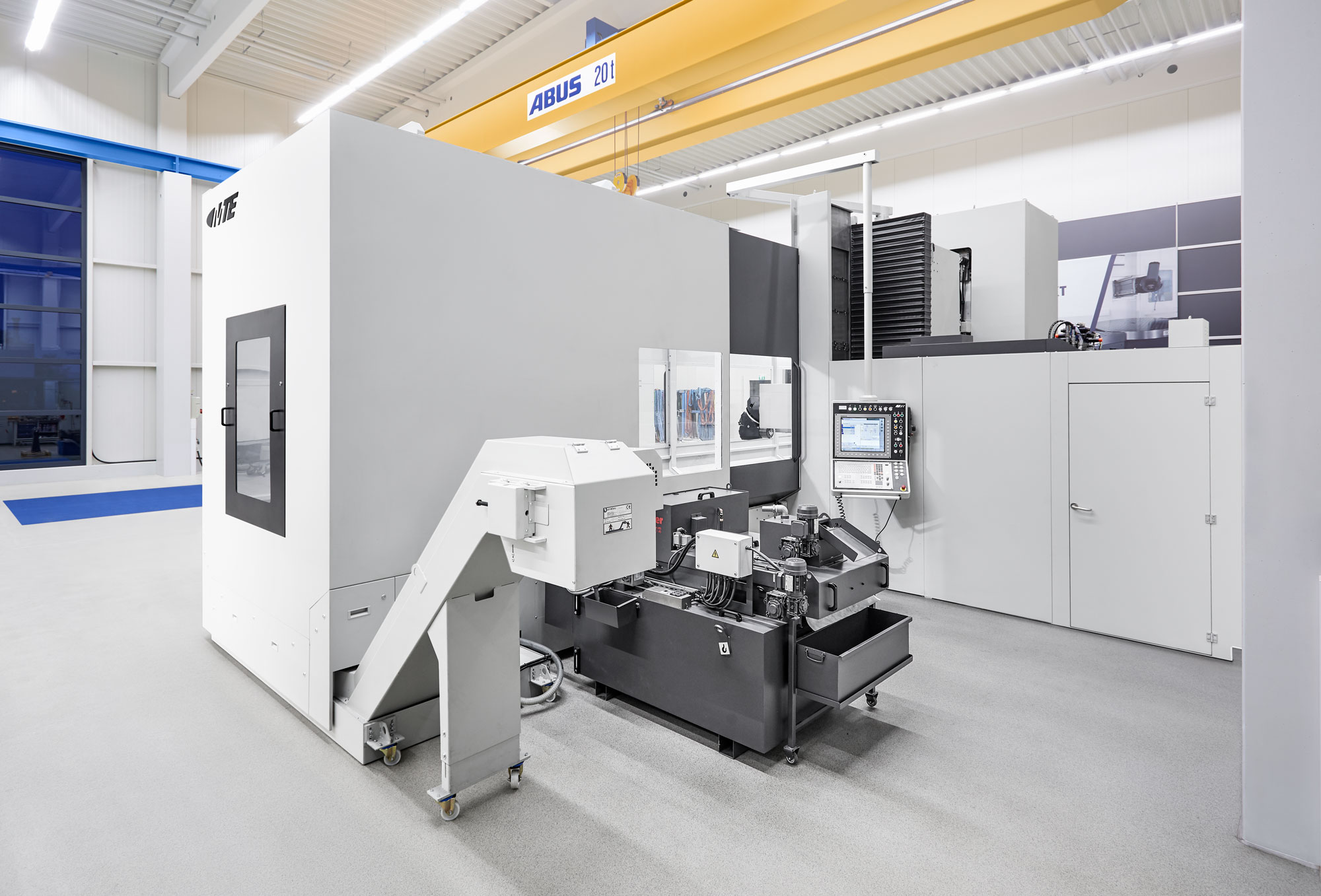

- Umhausung 4-seitig mit 2 Fronttüren und einer Tür an der Rückseite
- Ergonomisches Handling der Werkstücke am Maschinentisch durch gekröpfte Fronttüren
- Schnittstellentreue
- Effektives Spänemanagement
- Mutitask: fräsen und drehen auf einer Maschine
| Verfahrwege | BT-2200 | BT-2700 | BT-3200 | BT-3700 | BT-4200 | BT-4700 | BT-5200 | |
|---|---|---|---|---|---|---|---|---|
| X-Achse längs | mm | 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 4.500 | 5.000 |
| Y-Achse horizontal | mm | 1.000 / 1200 / 1300 | 1.000 / 1200 / 1300 | 1.000 / 1200 / 1300 | 1.000 / 1200 / 1300 | 1.000 / 1200 / 1300 | 1.000 / 1200 / 1300 | 1.000 / 1200 / 1300 |
| Z-Achse vertikal | mm | 1.000 / 1250 / 1500 / 2000 | 1.000 / 1250 / 1500 / 2000 | 1.000 / 1250 / 1500 / 2000 | 1.000 / 1250 / 1500 / 2000 | 1.000 / 1250 / 1500 / 2000 | 1.000 / 1250 / 1500 / 2000 | 1.000 / 1250 / 1500 / 2000 |
| Tisch | BT-2200 | BT-2700 | BT-3200 | BT-3700 | BT-4200 | BT-4700 | BT-5200 | |
|---|---|---|---|---|---|---|---|---|
| Aufspannfläche (Option) | mm | 2.200x1000 (1200) | 2.700x1000 (1200) | 3.200x1000 (1200) | 3.500x1000 (1200) | 4.200x1000 (1200) | 4.500x1000 (1200) | 5.200x1000 (1200) |
| max. zul. Tischbelastung | Kg | 7.200 | 9.000 | 11.000 | 12.000 | 13.000 | 14.000 | 15.000 |
| Spindel | BT-2200 | BT-2700 | BT-3200 | BT-3700 | BT-4200 | BT-4700 | BT-5200 | |
|---|---|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | U/min | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 | 4.000-6.000 |
| Leistung | Kw | 32/43 | 32/43 | 32/43 | 32/43 | 32/43 | 32/43 | 32/43 |
| Drehmoment bei 43kW 4000/6000 U/min. | Nm | 920-1520 (S1) | 920-1520 (S1) | 920-1520 (S1) | 920-1520 (S1) | 920-1520 (S1) | 920-1520 (S1) | 920-1520 (S1) |
| Autom. Schwenkkopf: diagonal | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | |
| Autom. Schwenkkopf: orthogonal | 1°x1° | 1°x1° | 1°x1° | 1°x1° | 1°x1° | 1°x1° | 1°x1° |
| Vorschübe | BT-2200 | BT-2700 | BT-3200 | BT-3700 | BT-4200 | BT-4700 | BT-5200 | |
|---|---|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm/min. | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 |
| Arbeitsvorschub (X/Y/Z) max. | mm/min. | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 | 15.000 |
| Vorschubkraft (X/Y/Z) max. | N | 21.500 | 21.500 | 21.500 | 21.500 | 21.500 | 21.500 | 21.500 |
| Platzbedarf | BT-2200 | BT-2700 | BT-3200 | BT-3700 | BT-4200 | BT-4700 | BT-5200 | |
|---|---|---|---|---|---|---|---|---|
| Länge (ohne Querförderer+1280) | mm | 6.500 | 7.500 | 8.420 | 9.500 | 10.500 | 11.500 | 12.800 |
| Breite bei Y=1000 (1200) | mm | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) | 4.900 (5.100 / 5.100) |
| Höhe bei Z=1000 (1250/1500/2000) ohne WZW | mm | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) | 3.100 (3.350/3.600/4.100) |
| Weitere Daten | BT-2200 | BT-2700 | BT-3200 | BT-3700 | BT-4200 | BT-4700 | BT-5200 | |
|---|---|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Werkzeugwechsler H/V-Kette | Plätze | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 | 40 / 60 / 80 / 100 / 120 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
Highlights der Maschine
Alle Highlights können Sie der Maschinenkarte entnehmen.
Linearführung
- Spielfreie Linearwälzführung für höchste Genauigkeiten
- Geringe Reibung für hohe Dynamik in der 2,5/3-D Bearbeitung
- Hohe Steifigkeit durch hohe Anzahl und größere Rollenumlaufeinheiten
- Geringe Wartungs- und Verschleißkosten
FEM
- Konstruiert nach FEM
- Höhere Steifigkeit und Dämpfung
- Unempfindlich gegenüber kleineren Kollisionen und Werkzeugbruch
- Vibrationsfrei ohne elektromechanische Kompensationssysteme
Genauigkeit
- Stabiler durch FEM berechneten Gussaufbau der gesamten Maschine
- Hohe Genauigkeit durch spielfreie INA-Linearführungen in allen Achsen
- Geschliffene Auflagefläche für alle Führungsbahnen; Messsysteme etc.
- Höchste Präzision in der Frässchieberachse durch Vorspannung der INA-Führungen
Multitask
- Multifunktionsmaschine durch Einsatz von Karusselldrehtisch(en)
- Drehen auf der Maschine mit Capto C5/C6-Werkzeughalter
- Automatischer Drehwerkzeug-Wechsel möglich
- Schleifen auf der Maschine mit Schleifspindel
