Lineargeführt

Fräs-Bohrwerke mit V-Achse

Baureihe RT-V

Verfahrwege

X: 2.000 – 4.000 mm
Y: 1.500 – 1.600 mm
Z: 1.500 – 2.000 mm
V: 1.000 – 3.000 mm

Technische Daten

Verfahrwege

Verfahrweg X-Achse (Längs): 2.000 / 2.5000 / 3.000 / 3.500 / 4.000
Verfahrweg Y-Achse (Quer): 1.000 / 1.200/ 1.300 / 1.500 / 1.600 mm
Verfahrweg Z-Achse (Vertikal): 1.500 / 2.000mm
Verfahrweg V-Achse (Quer 2): 1.000 / 1.500 / 2.000 / 2.500 / 3.000

Maschinenabmessungen und -kapazität

Drehtisch rund oder eckig: 1.400 x 1.400 bis 3.000 x 3.000 verschiedene Größen auf Anfrage
Karusselldrehtisch (Option): Ø 1.400 – 3.000mm
Max. Werkstückgewicht: 15.000 -60.000 kg

Achsen und Dynamik

Verfahrgeschwindigkeiten: 25.000 mm/min

Fräskopf

Diagonal Fräskopf:
0,001° x 0,001° (stufenlos)
0,01° x 0,01° oder 2,5° x 2,5° (indexierend)
Orthogonal Fräskopf: 0,01° x 0,01° oder 1° x 1° (indexierend)
Werkzeugaufnahme: ISO 50 / HSK 100

Antrieb und Spindel

Antriebsleistung: 43 / 65 kW
Drehmoment: 917 Nm – 2.020 Nm
Drehzahlbereich:
6.000 / 7.000 U/min
Fräskopf mit Elektrospindel 12.000 bis 30.000 U/min

Automatisierung und Bedienung

Automatische Werkzeugwechsler:
40 / 60 / 80 /100 / 120 / 140 / 160 /180 Magazinplätze über Kette
200-400 über Tool Arena und Roboter
CNC Steuerung: Heidenhain TNC7 / Siemens Sinumerik One
Elektronisches Handrad: Kabel- oder Funkübertragung

Kühlung

Kühlschmiersystem: Kühlmitteldüsen außen und IKZ 20 bis 70 bar
Kühlmittelart: Kühlschmiermittel / Luft / Luft mit MMS

Weitere Ausstattung

Palettenwechsler

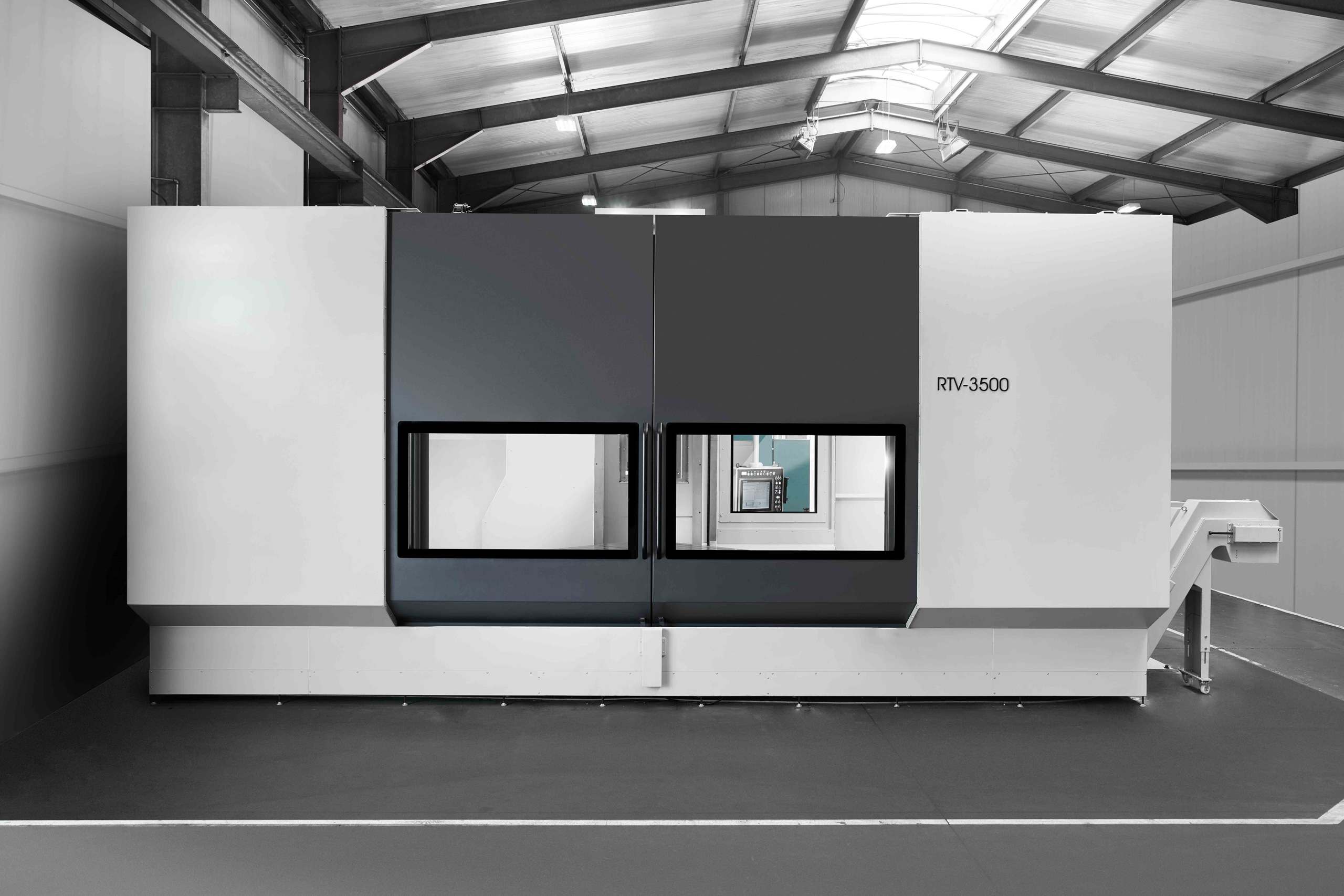

Vollkabine / Absaugung

Besondere Merkmale

Maschinenkonzept

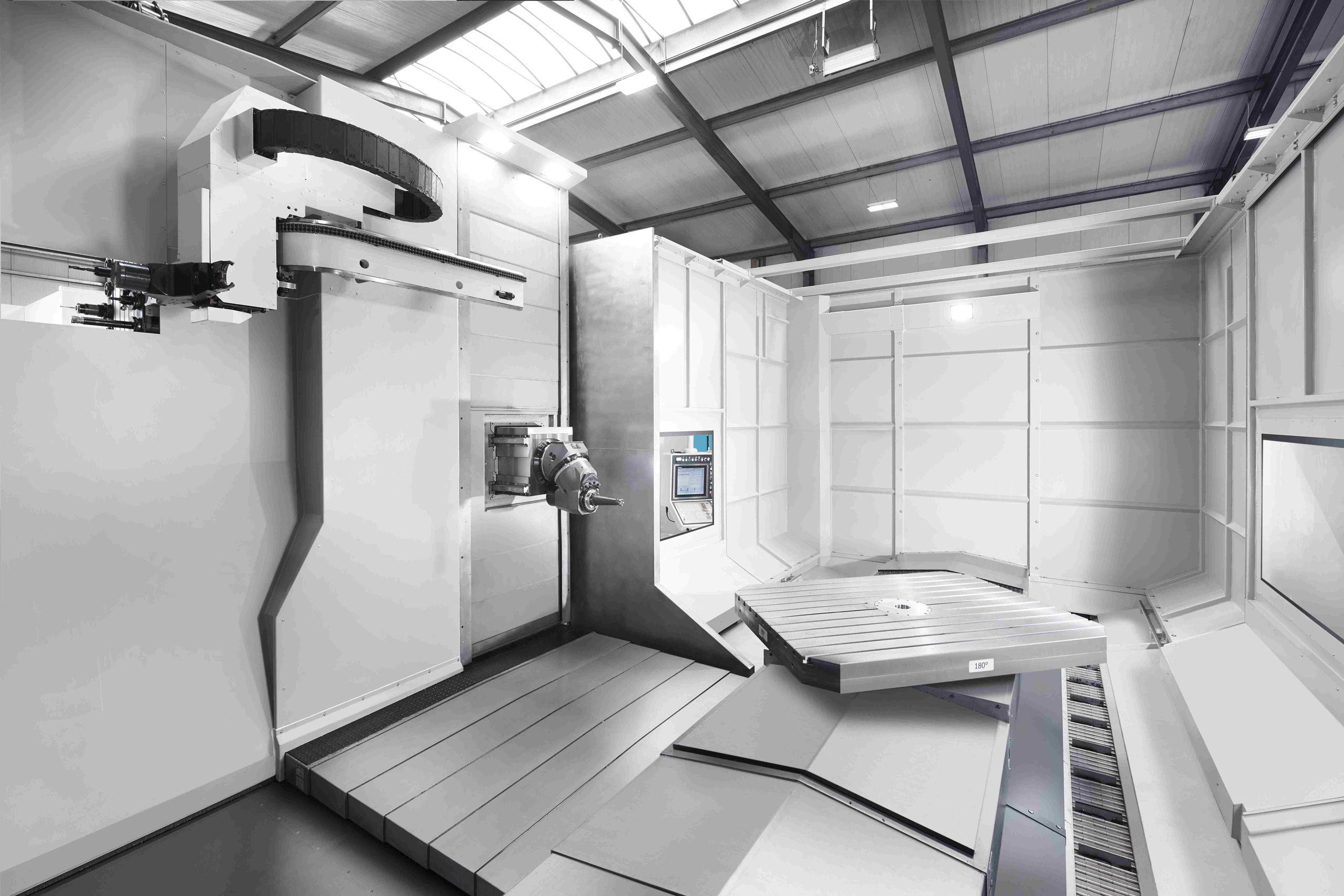

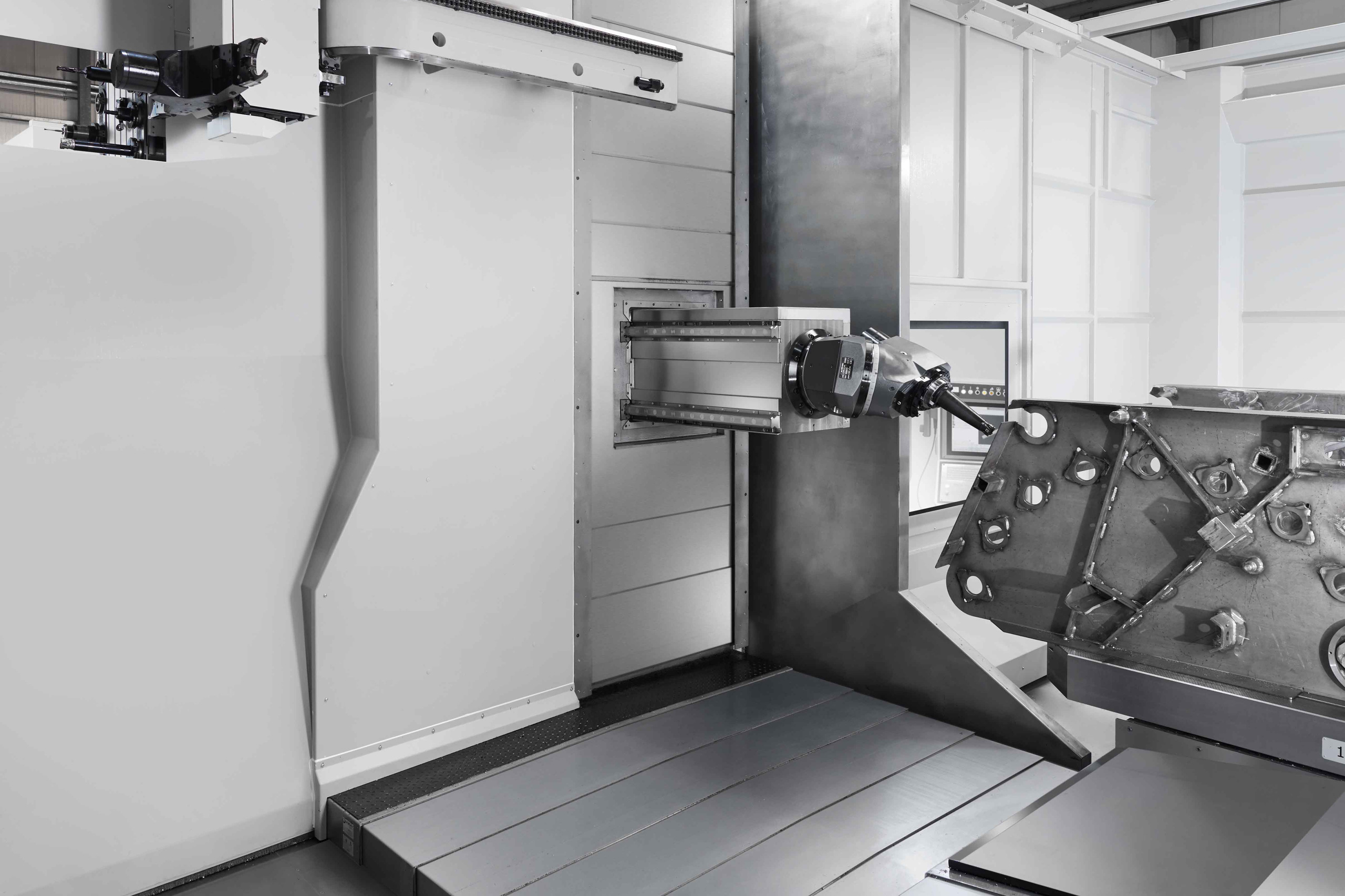

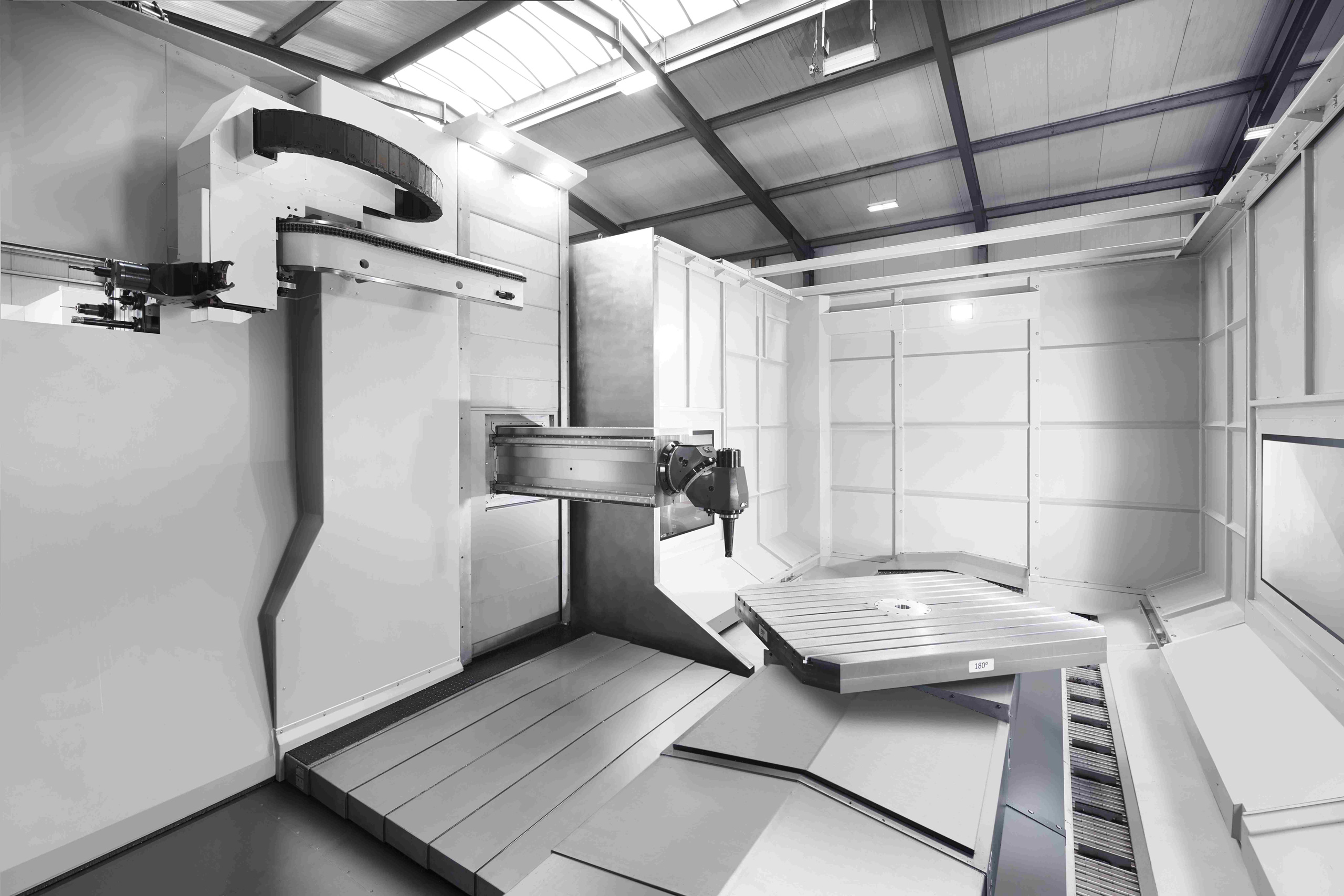

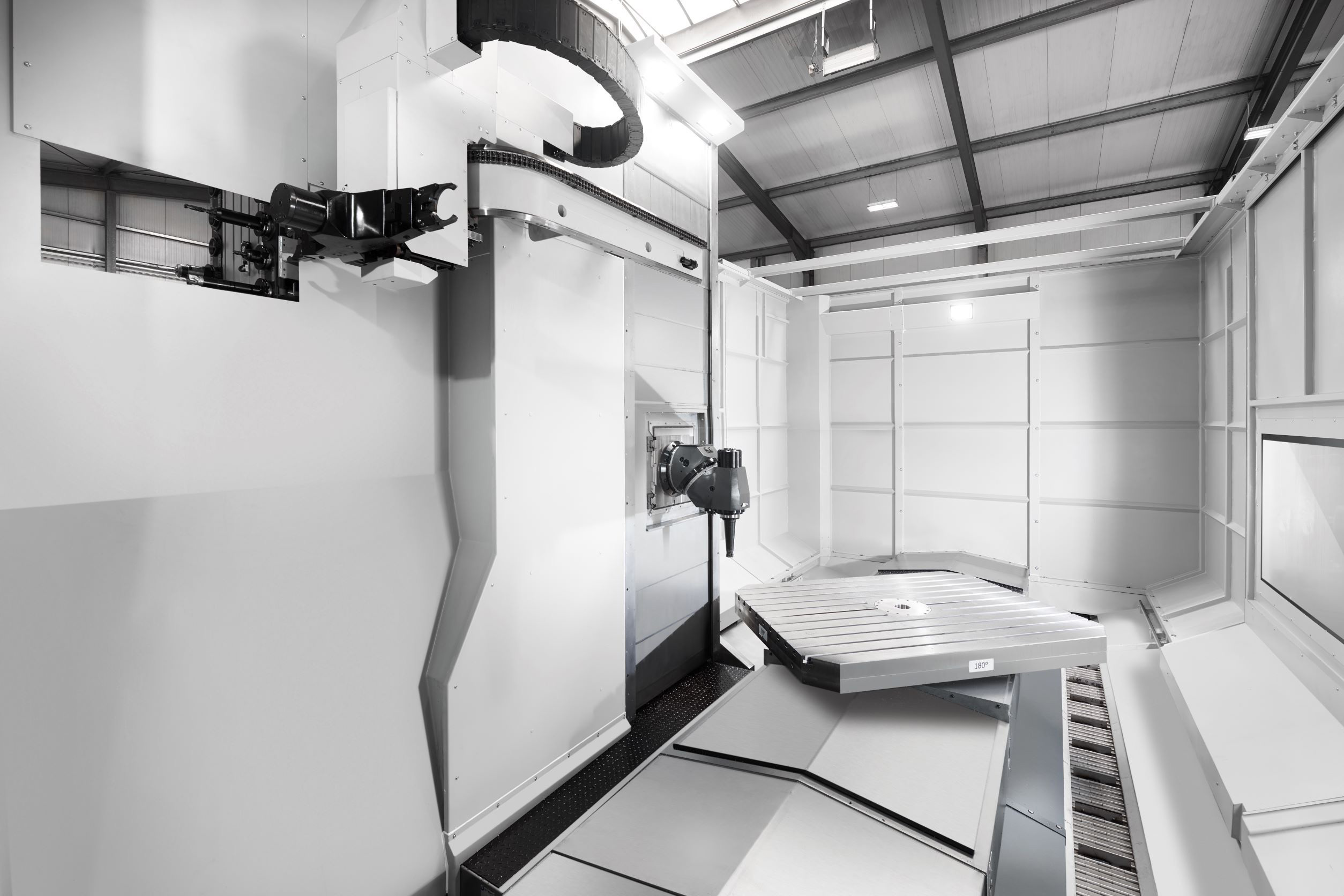

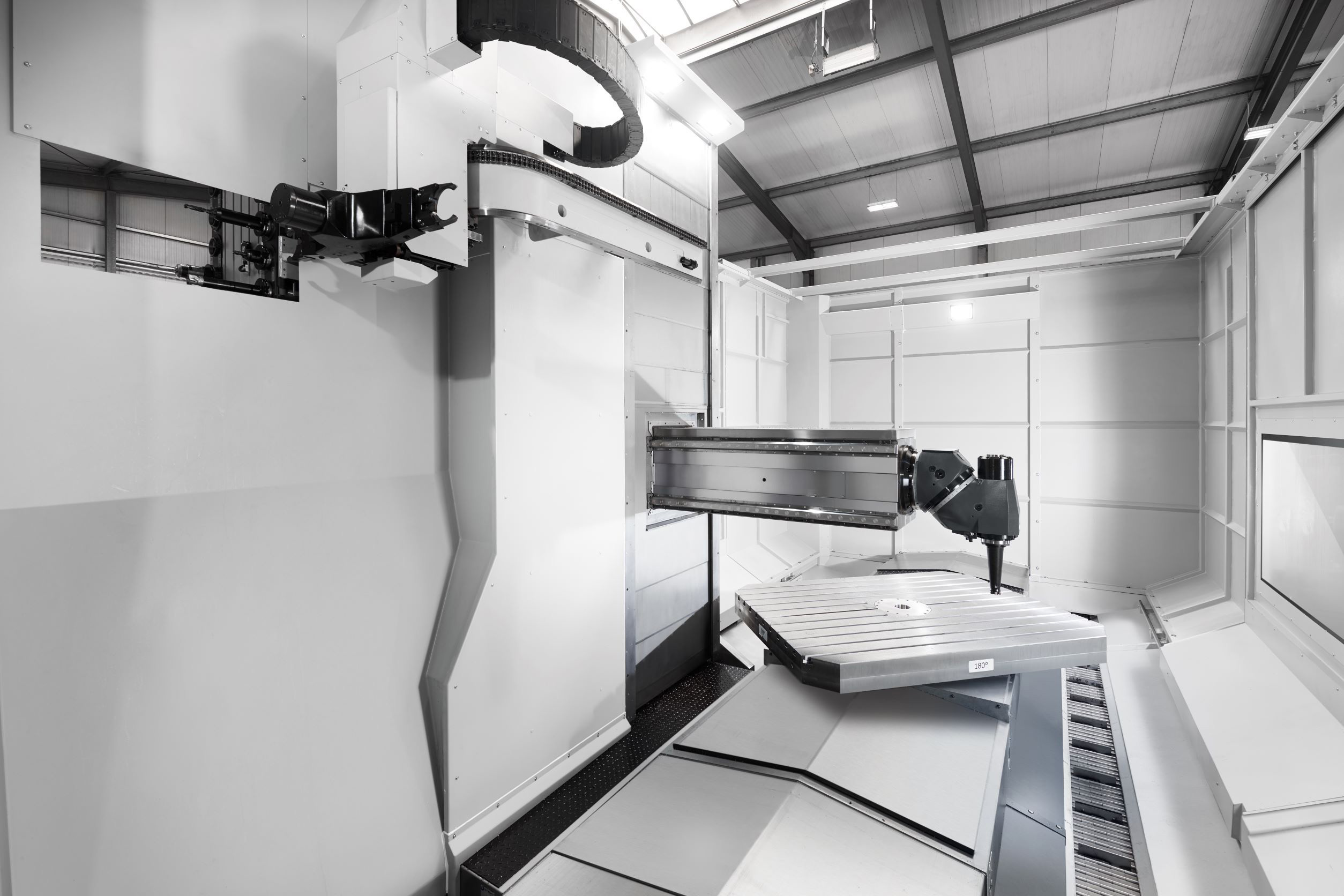

Die Maschinen der Baureihe RT-V sind mit einem Drehtisch und mit einer zusätzlichen V-Achs ausgestattet. Der Drehtisch ist je nach Anforderung in eckiger oder runder Ausführung verfügbar. Er eignet sich sowohl für präzise Positionieraufgaben als auch für das leistungsstarke Karusselldrehen. Die zusätzliche V-Achse ermöglicht die Bearbeitung äußerst großer und schwerer Werkstücke mit großem Schwingdurchmesser auf kompaktem Stellplatz oder den Einsatz extrem langer Werkzeuge. Durch die Erweiterung mit einem automatischen Fräskopfwechselsystem sowie einem Palettenwechselsystem entwickelt sich die Baureihe RT-V zu einem hochflexiblen, universell einsetzbaren Bearbeitungszentrum für anspruchsvolle Fertigungsaufgaben.

Typische Anwendungen

Kurzbeschreibung

Die CNC Bettfräsmaschinen der Baureihe RT-V ermöglichen präzise Fräsbearbeitungen komplexer Werkstücke an 5 Seiten in einer Aufspannung. Durch die Erweiterung mit einem automatischen Fräskopfwechselsystem sowie einem Palettenwechselsystem entwickelt sich die Baureihe RT-V zu einem hochflexiblen, universell einsetzbaren Bearbeitungszentrum für anspruchsvolle Fertigungsaufgaben.

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

Linearführung

Positionierung

Multitask

Ergonomie
