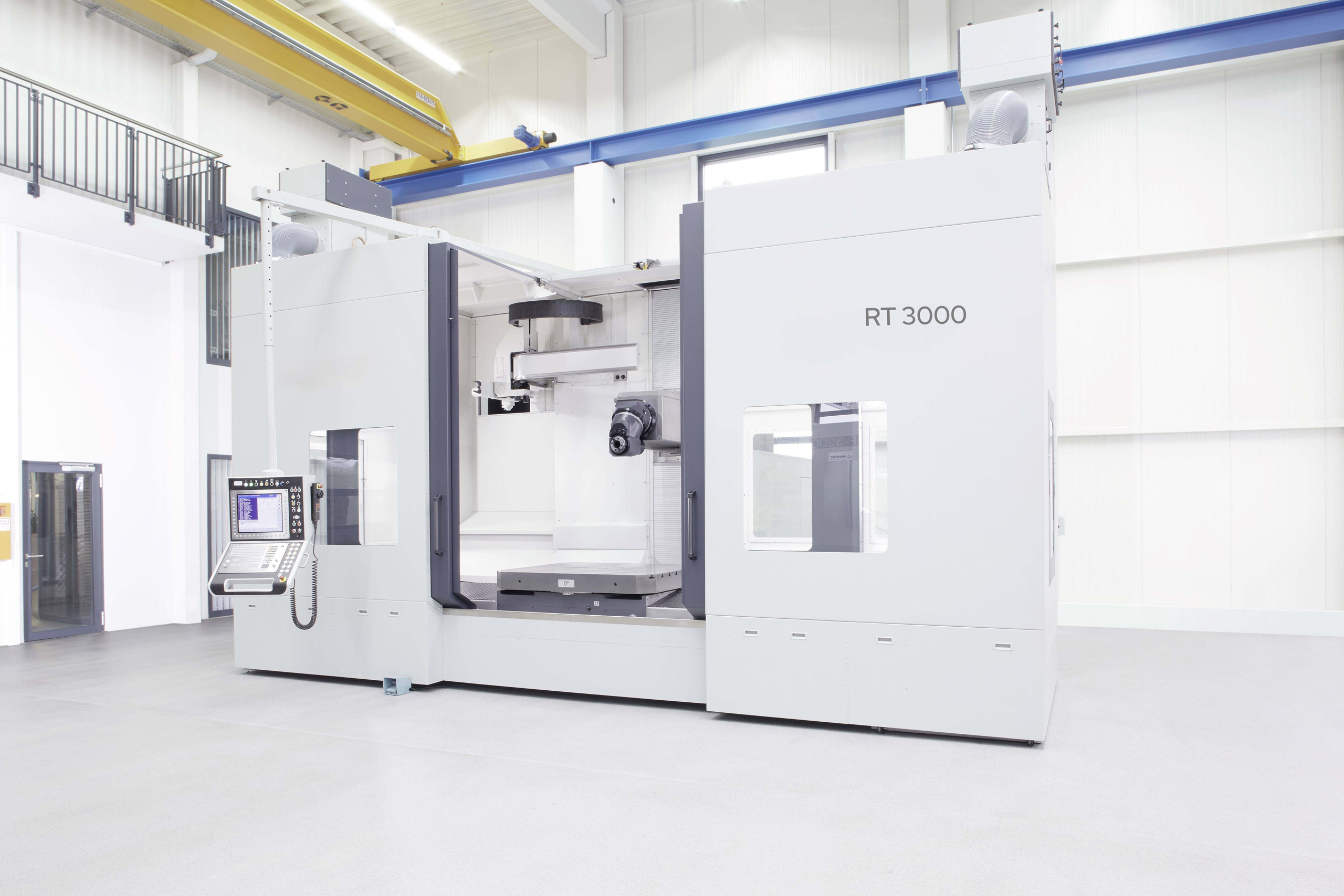

MTE Baureihe RT | Bettfräsmaschine mit NC-Rundtisch

Startseite » Maschinenübersicht » Bettfräsmaschinen » Baureihe RT

Lineargeführt

Fräs-Bohrwerke

Baureihe RT

Verfahrwege

X: 2.000 – 4.000 mm

Y: 1.000 – 1.600 mm

Z: 1.000 – 2.000 mm

Maschinenvideo anschauen

Technische Daten

Verfahrwege

Verfahrweg X-Achse (Längs): 2.000 / 2.5000 / 3.000 / 3.500 / 4.000
Verfahrweg Y-Achse (Quer): 1.000 / 1.200/ 1.300 / 1.500 / 1.600 mm
Verfahrweg Z-Achse (Vertikal): 1.500 / 2.000mm

Maschinenabmessungen und -kapazität

Drehtisch rund oder eckig: 1.000 x 1.000 bis 2.000 x 2.500 verschiedene Größen auf Anfrage
Karusselldrehtisch (Option): Ø 1000-2.200mm
Max. Werkstückgewicht: 8.000 -15.000 kg

Achsen und Dynamik

Verfahrgeschwindigkeiten: 25.000 mm/min

Fräskopf

Diagonal Fräskopf:
0,001° x 0,001° (stufenlos)
0,01° x 0,01° oder 2,5° x 2,5° (indexierend)
Orthogonal Fräskopf: 0,01° x 0,01° oder 1° x 1° (indexierend)
Werkzeugaufnahme: ISO 50 / HSK 100

Antrieb und Spindel

Antriebsleistung: 43 / 65 kW
Drehmoment: 917 Nm – 2.020 Nm
Drehzahlbereich:
6.000 / 7.000 U/min
Fräskopf mit Elektrospindel 12.000 bis 30.000 U/min

Automatisierung und Bedienung

Automatische Werkzeugwechsler:
40 / 60 / 80 /100 / 120 / 140 / 160 /180 Magazinplätze über Kette
200-400 über Tool Arena und Roboter
CNC Steuerung: Heidenhain TNC7 / Siemens Sinumerik One
Elektronisches Handrad: Kabel- oder Funkübertragung

Kühlung

Kühlschmiersystem: Kühlmitteldüsen außen und IKZ 20 bis 70 bar
Kühlmittelart: Kühlschmiermittel / Luft / Luft mit MMS

Weitere Ausstattung

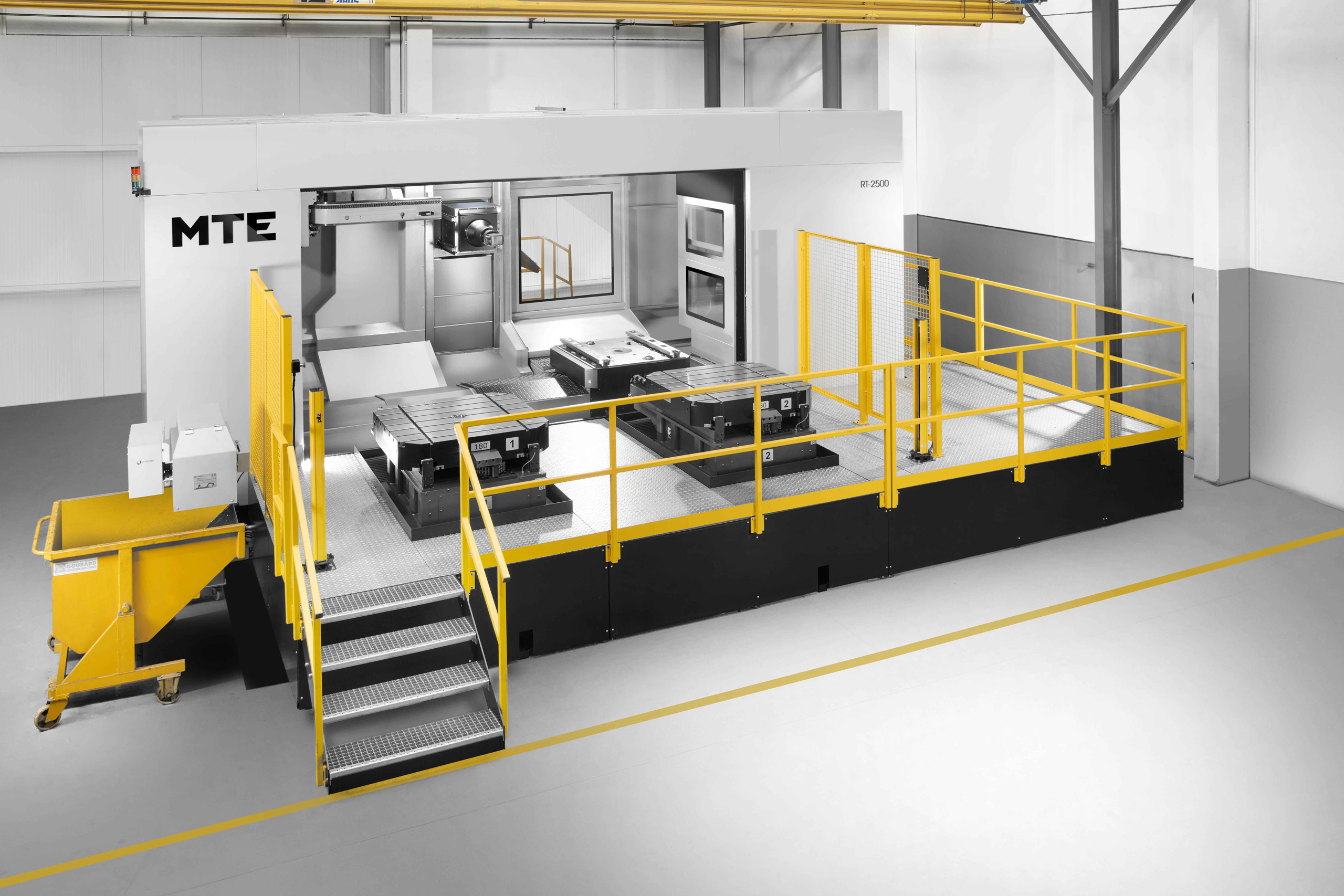

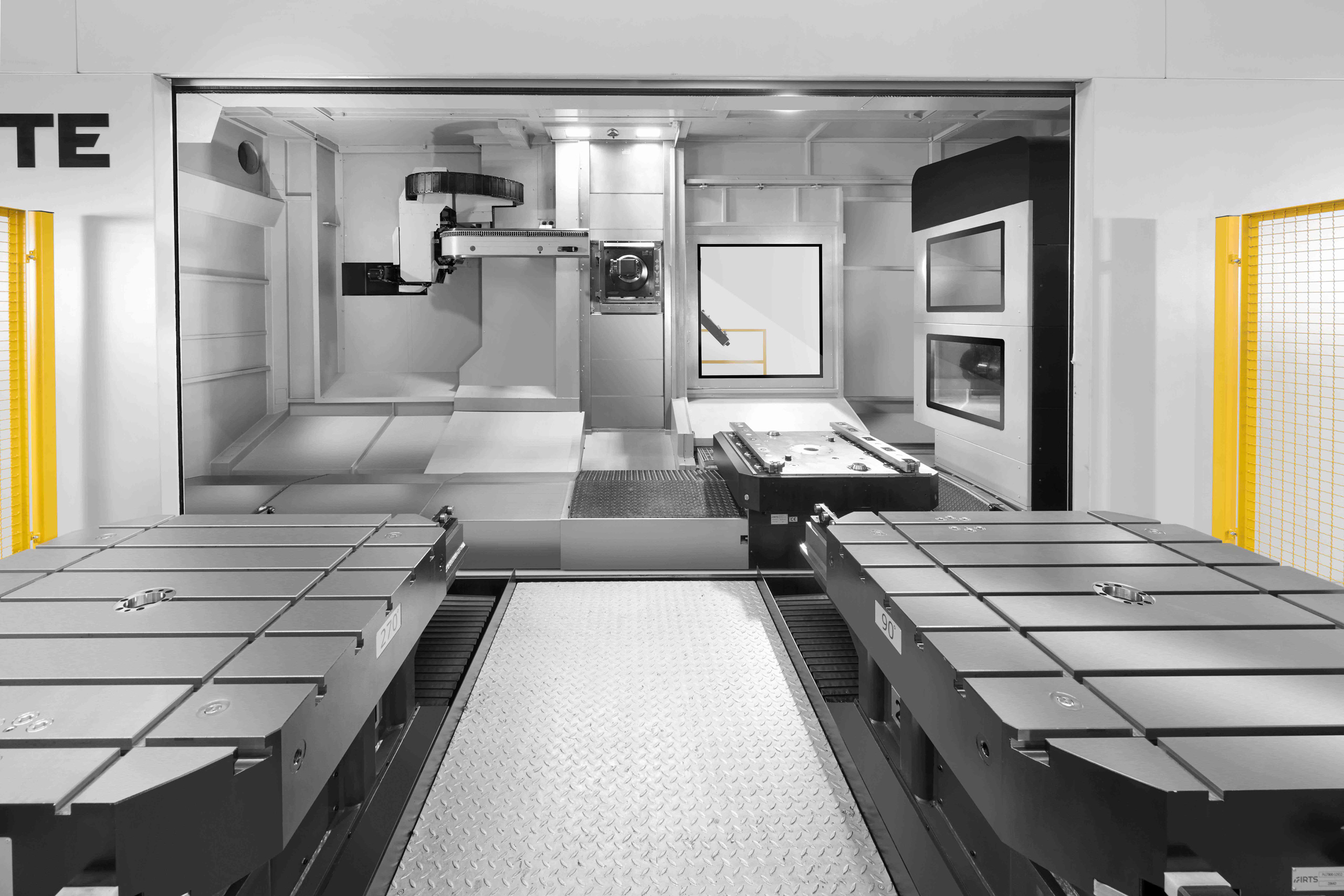

Palettenwechsler

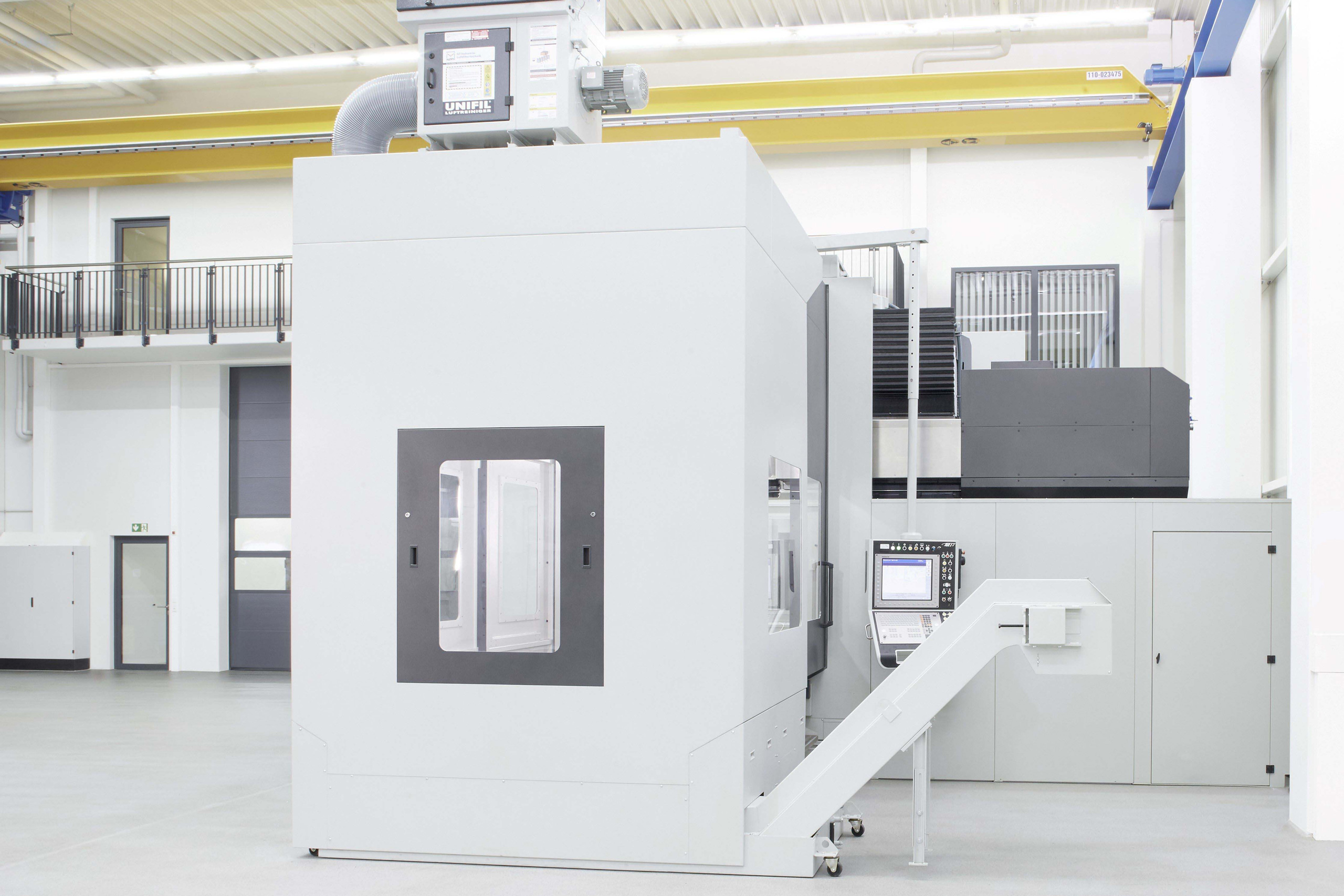

Vollkabine / Absaugung

Besondere Merkmale

Steife Maschinenstruktur
Leistungsstarke Fräsköpfe für schwere Fräsbearbeitungen
Breite Maschinenbetten
Präzise Führungen
Gute Zugänglichkeit für große Werkstücke

Maschinenkonzept

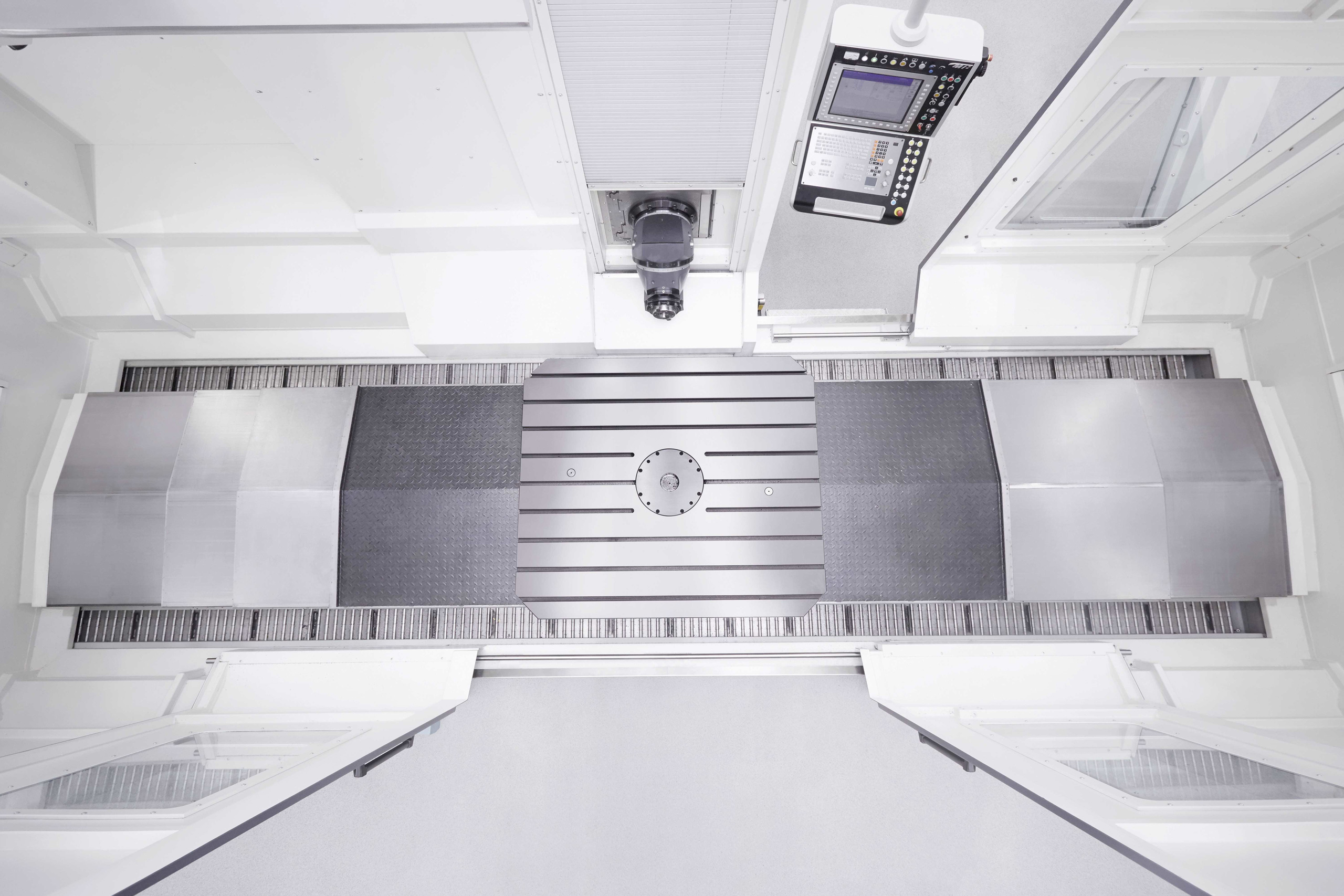

Die Maschinen der Baureihe RT sind mit einem Drehtisch ausgestattet, der je nach Anforderung in eckiger oder runder Ausführung verfügbar ist. Er eignet sich sowohl für präzise Positionieraufgaben als auch für das leistungsstarke Karusselldrehen. Durch die Erweiterung mit einem automatischen Fräskopfwechselsystem sowie einem Palettenwechselsystem entwickelt sich die Baureihe RT zu einem hochflexiblen, universell einsetzbaren Bearbeitungszentrum für anspruchsvolle Fertigungsaufgaben.

Typische Anwendungen

Kurzbeschreibung

Die CNC Bettfräsmaschinen der Baureihe RT sind speziell für die Bearbeitung großer und schwerer Werkstücke an 5 Seiten in einer Aufspannung konzipiert. Die robuste Maschinenstruktur und leistungsstarken Fräsköpfe ermöglichen hohe Zerspanleistungen bei gleichzeitig hoher Bearbeitungsgenauigkeit.

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

Linearführung

Positionierung

Multitask

Ergonomie
