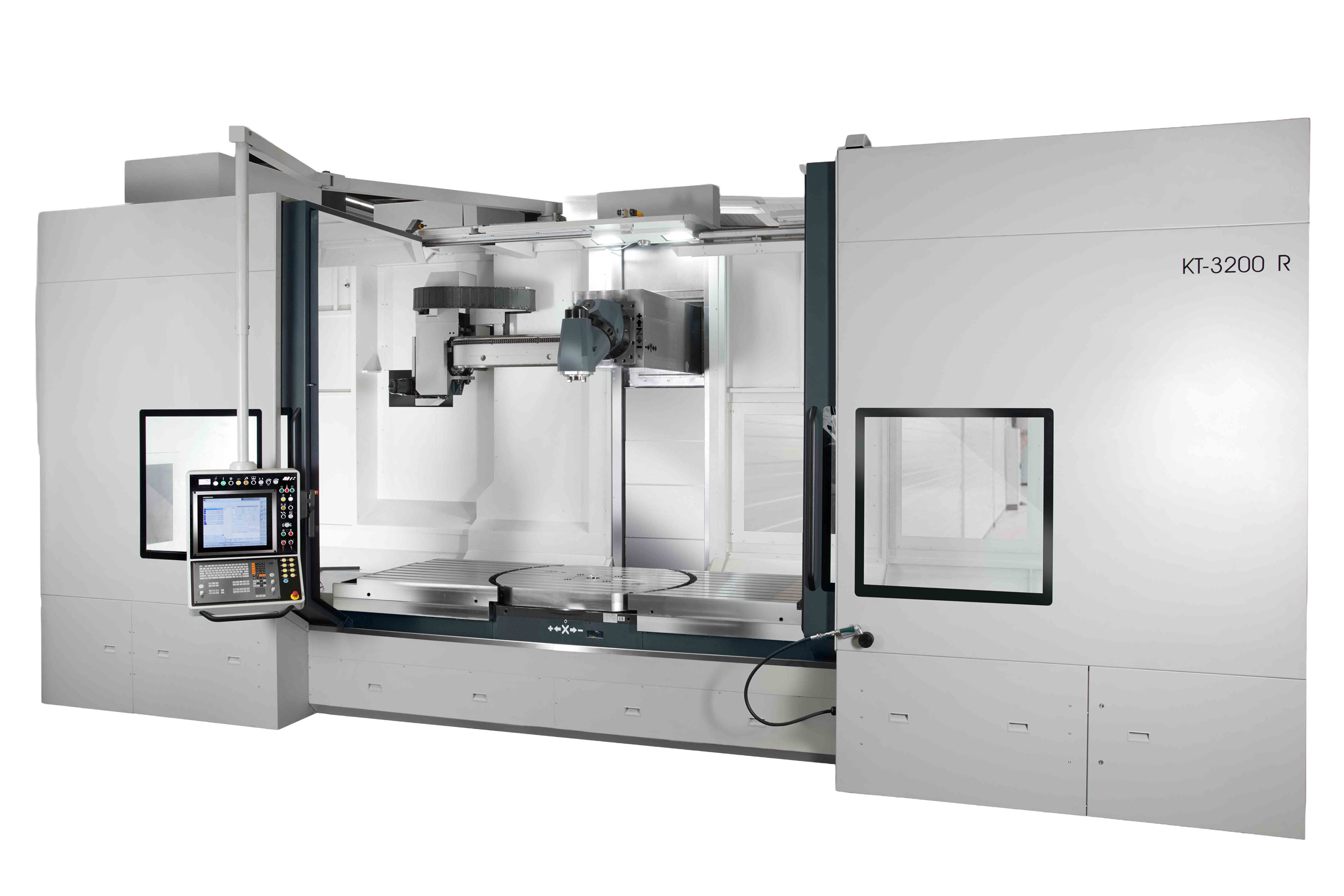

MTE Baureihe KT | Bettfräsmaschine mit Rundtisch

Startseite » Maschinenübersicht » Bettfräsmaschinen » Baureihe KT

Lineargeführt

Bettfräsmaschinen

Baureihe KT

Verfahrwege

X: 3.000 – 5.000 mm

Y: 1.500 – 1.600 mm

Z: 1.500 – 2.000 mm

Technische Daten

Verfahrwege

Verfahrweg X-Achse (Längs): 3.000 / 3.500 / 4.000 / 4.500 / 5.000 mm
Verfahrweg Y-Achse (Quer): 1.500 /1.600 mm
Verfahrweg Z-Achse (Vertikal): 1.500 / 2.000mm

Maschinenabmessungen und -kapazität

Maschinentischlänge: 3.200 / 3.700 / 4.200 / 4.700 / 5.200
Maschinentischbreite: 1.200 / 1.400mm
Max. Werkstückgewicht: 10.000 -15.000 kg

Achsen und Dynamik

Verfahrgeschwindigkeiten: 25.000 mm/min

Fräskopf

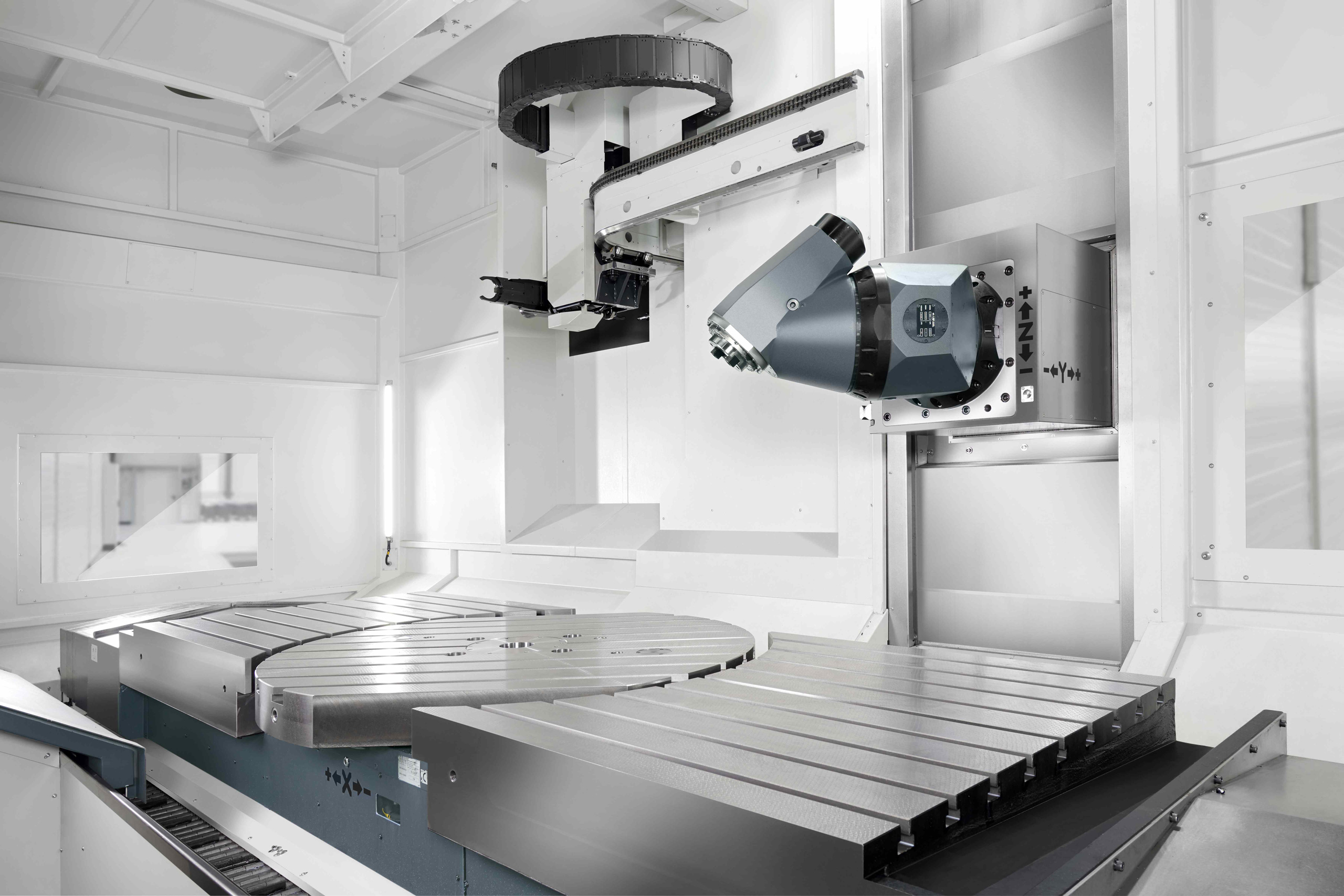

Diagonal Fräskopf:
0,001° x 0,001° stufenlos)
0,01° x 0,01° oder 2,5° x 2,5° (indexierend)
Orthogonal Fräskopf: 0,01° x 0,01° oder 1° x 1° indexierend)
Werkzeugaufnahme: ISO 50 / HSK 100

Antrieb und Spindel

Antriebsleistung: 43 / 65 kW
Drehmoment: 917 Nm – 2.020 Nm
Drehzahlbereich:
6.000 / 7.000 U/min
Fräskopf mit Elektrospindel 12.000 bis 30.000 U/min

Automatisierung und Bedienung

Automatische Werkzeugwechsler:
40 / 60 / 80 /100 / 120 / 140 / 160 /180 Magazinplätze über Kette
200-400 über Tool Arena und Roboter
CNC Steuerung: Heidenhain TNC7 / Siemens Sinumerik One
Elektronisches Handrad: Kabel- oder Funkübertragung

Kühlung

Kühlschmiersystem: Kühlmitteldüsen außen und IKZ 20 bis 70 bar
Kühlmittelart: Kühlschmiermittel / Luft / Luft mit MMS

Weitere Ausstattung

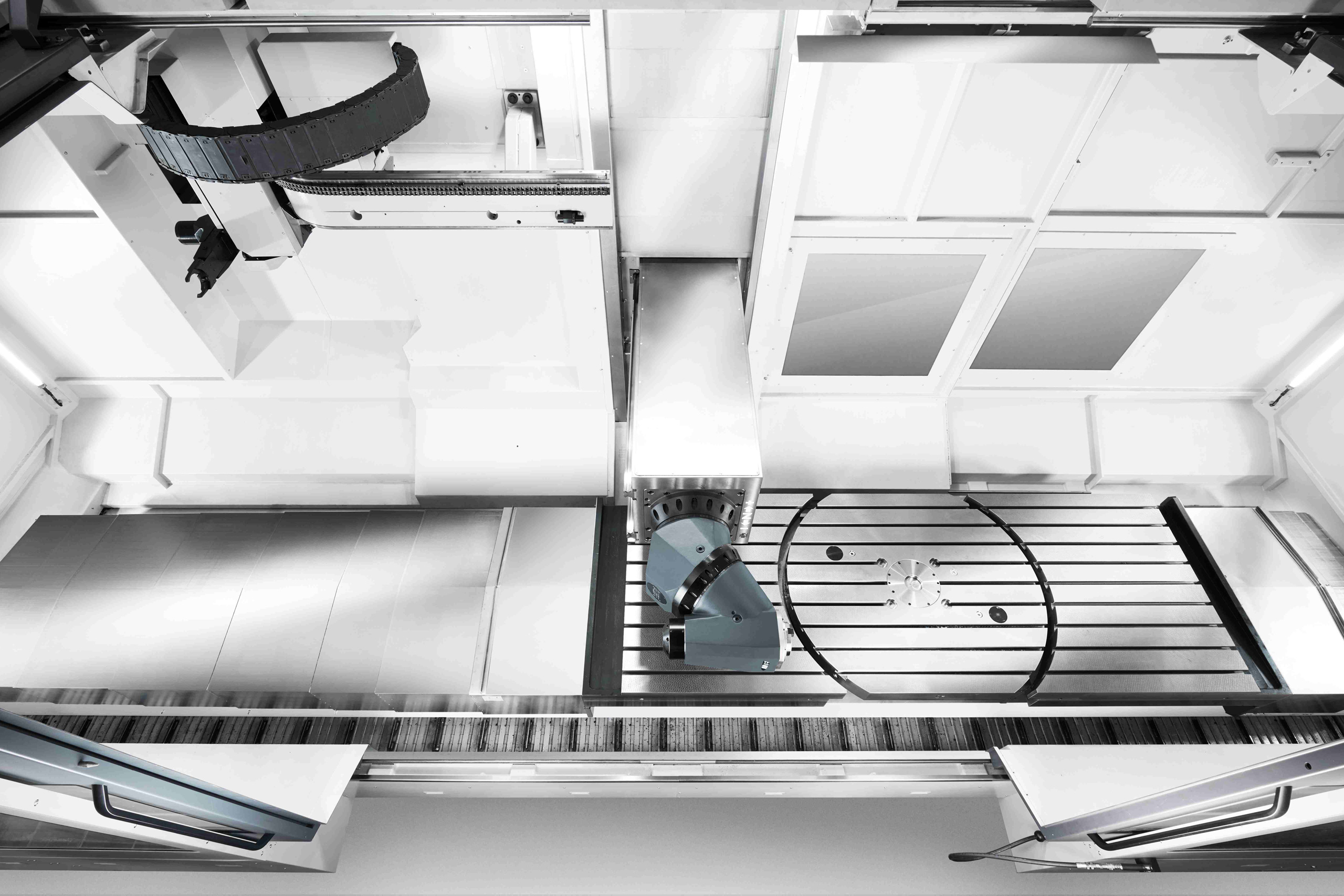

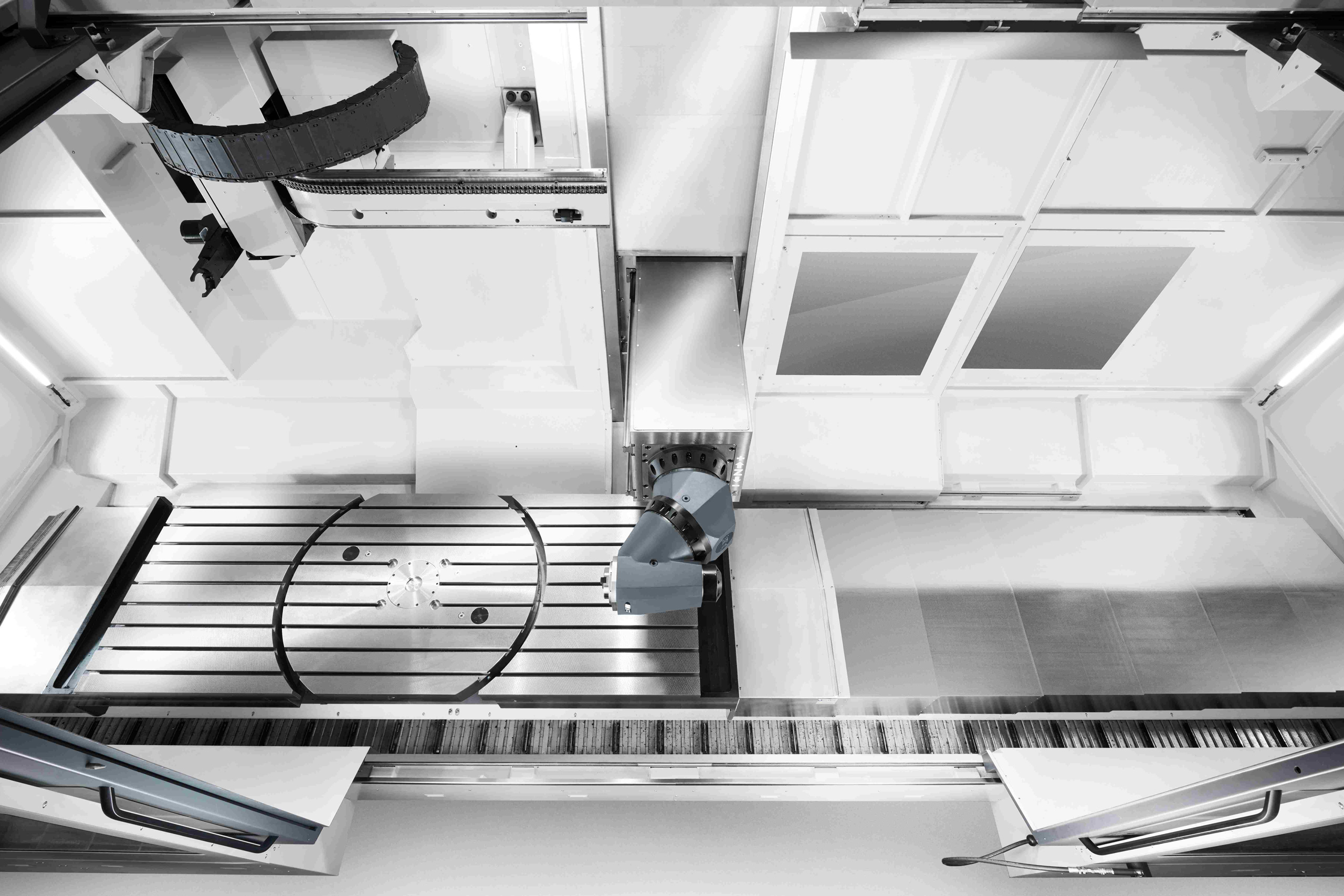

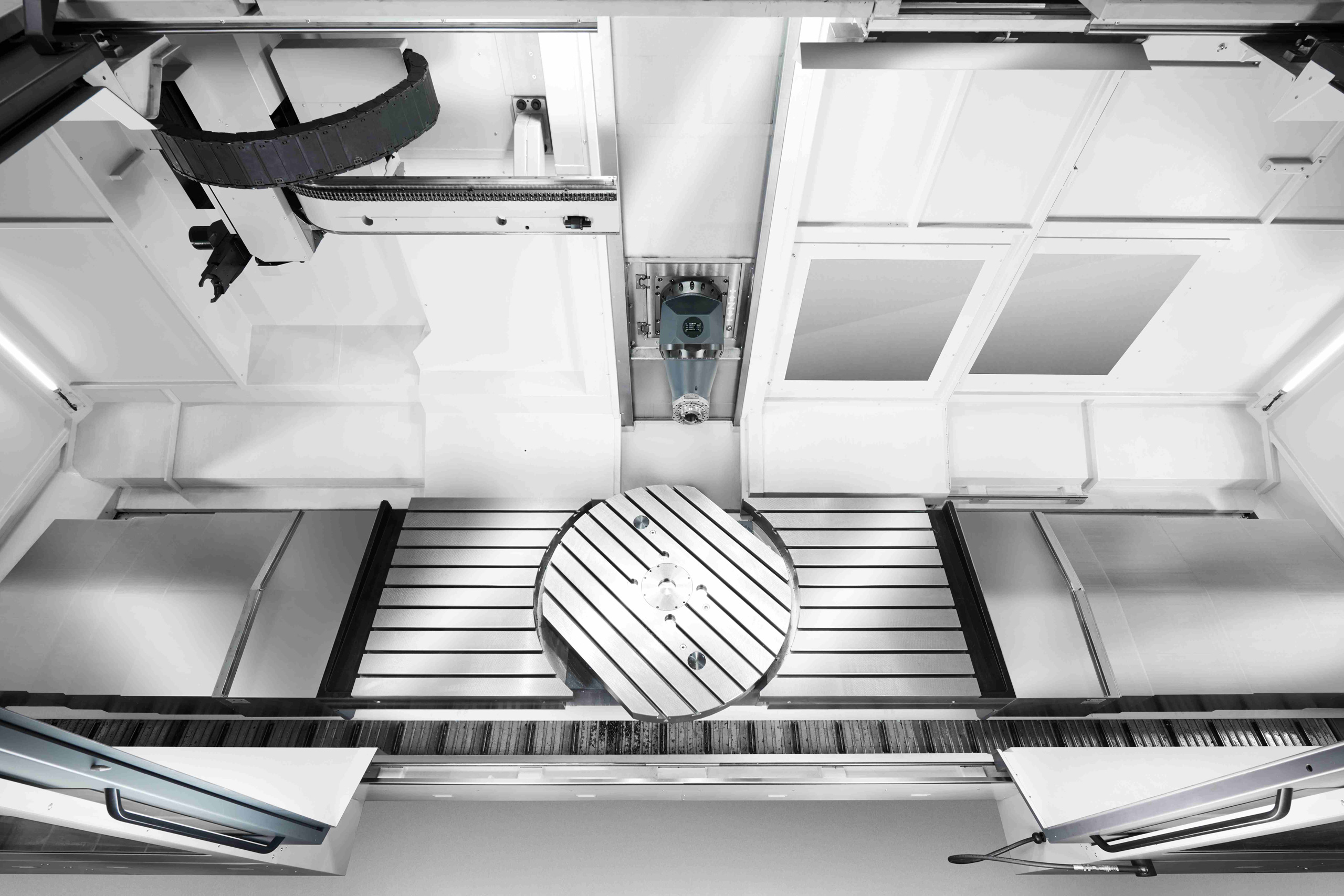

Drehtische aufgesetzt oder integriert
Karusselldrehtisch aufgesetzt oder integriert
Vollkabine / Absaugung

Besondere Merkmale

Robuste Gusskonstruktion
Hochdynamische Vorschubantriebe
Präzise Führungen
Leistungsstarke Fräsköpfe
Ergonomisches Maschinenkonzept

Maschinenkonzept

Die Baureihe KT ist für eine wirtschaftliche CNC-Bearbeitung großer Bauteile ausgelegt. Flexible Fräsköpfe ermöglichen eine präzise und vielseitige Bearbeitung unterschiedlicher Werkstückgeometrien.

Typische Anwendungen

Kurzbeschreibung

Die CNC Bettfräsmaschinen der Baureihe KT ermöglichen durch die großen Querverfahrwege von bis zu 1.600 mm und Tischbreiten bis 1.400 mm die Bearbeitung großer, komplexer Werkstücke. Erweiterbar durch aufgesetzte oder integrierte Drehtische oder Karusselldrehtische mit Störkreisdurchmessern bis 2.300 mm.

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

Linearführung

Umdrehung

automatische stufenlose Positionierung
Simultanbearbeitung 100% ED (S1)
Hohe Schwenkgeschwindigkeit durch Torque-Antrieb (360°/s)
Hohe Drehzahlen 8.000–15.000 U/min 100% ED (S1)
Schneller Werkzeugwechsel

Multitask

Genauigkeit
