Lineargeführt
Bettfräsmaschinen

Baureihe KT

Verfahrwege

X: 3.000 - 5.000 mm
Y: 1.500 mm
Z: 1.500 - 2.000 mm

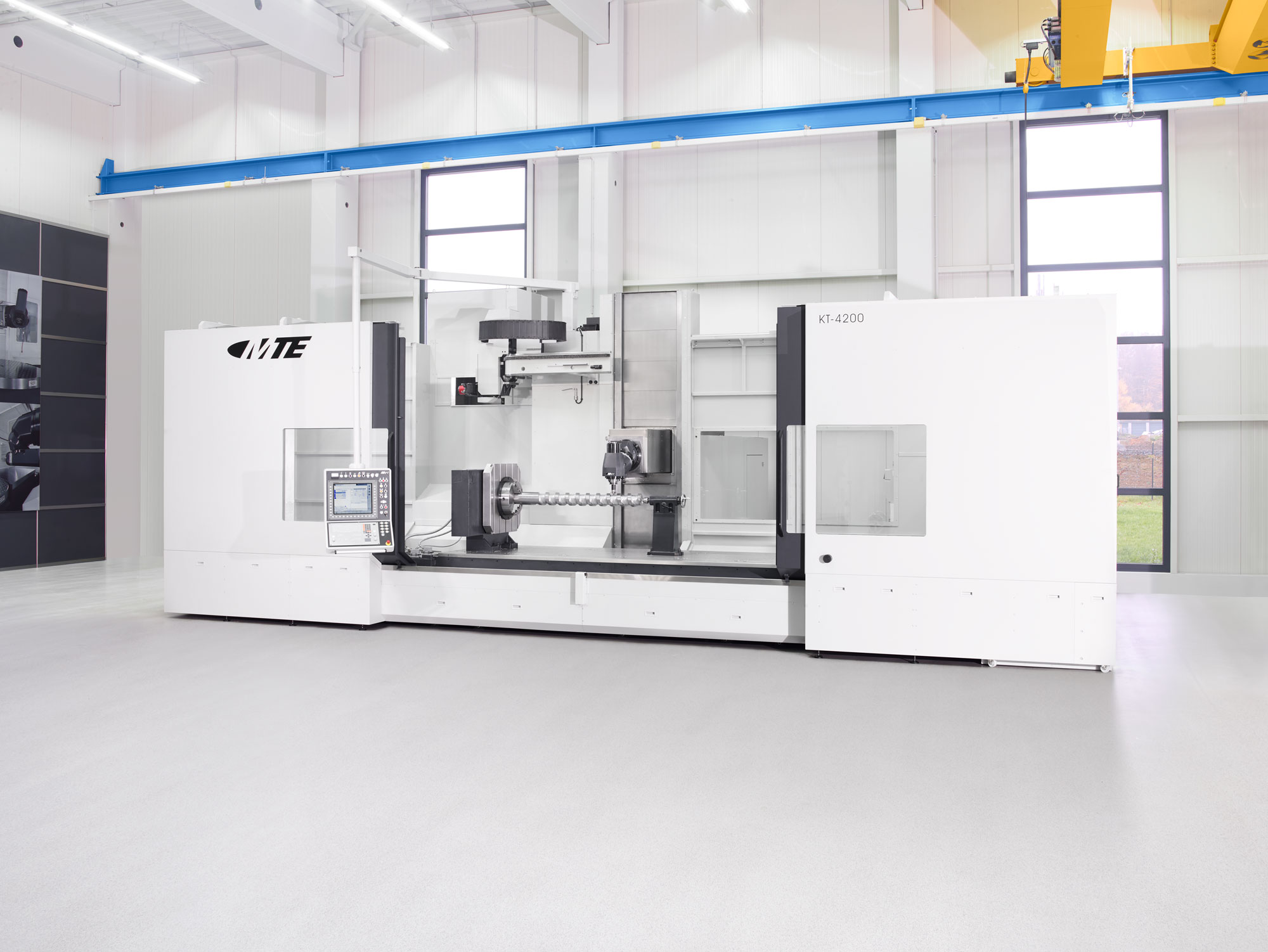

Die Brettfräsmaschine KT überzeugt mit genau den gleichen Vorzügen wie die BT. Der entscheidende Unterschied ist hier: Sie ist ein ganzes Stück größer. Dadurch erreicht sie einen Querverfahrweg von ganzen 1.500 mm. (Die Brettfräsmaschine BT erreicht 1.300 mm.)

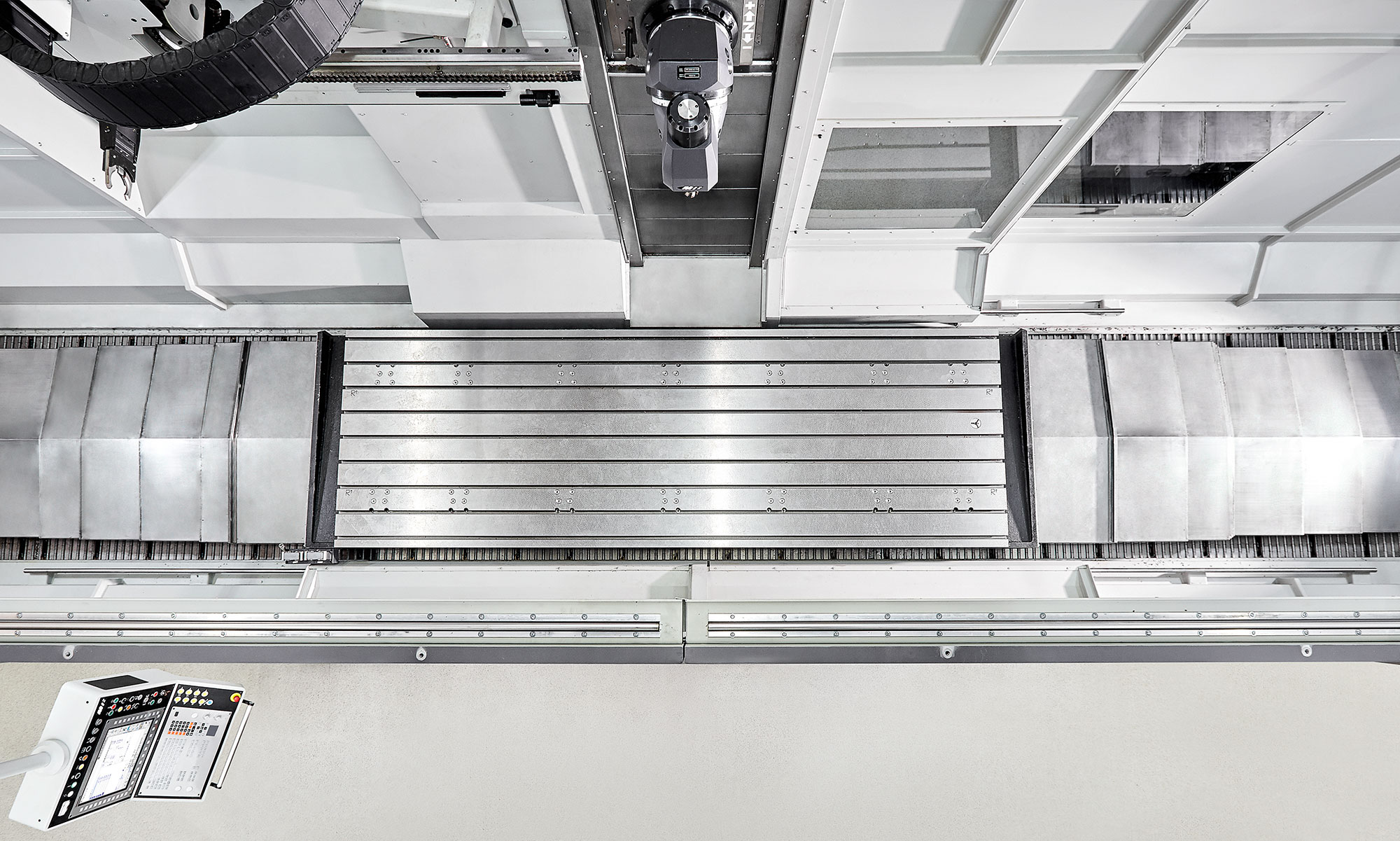

Dem entsprechend hat die KT von Haus aus einen breiteren Aufspanntisch. Abgerundet wird dieser Aufspanntisch mit einer Vielzahl an Auswahlmöglichkeiten für aufgesetzte oder integrierte Drehtische oder Karusselldrehtische bis Ø 1600mm für die Drehbearbeitung. Ein weiterer Vorteil ist die hohe Stabilität der Brettfräsmaschine KT.
  • Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
  • INA-Linearführungen in allen Achsen
  • Hochdynamische digitale Antriebe (25.000 mm/min)
  • 32/40 kW-Hauptspindelmotor
  • Ölgekühltes 3-Stufen-Getriebe im Frässchieber

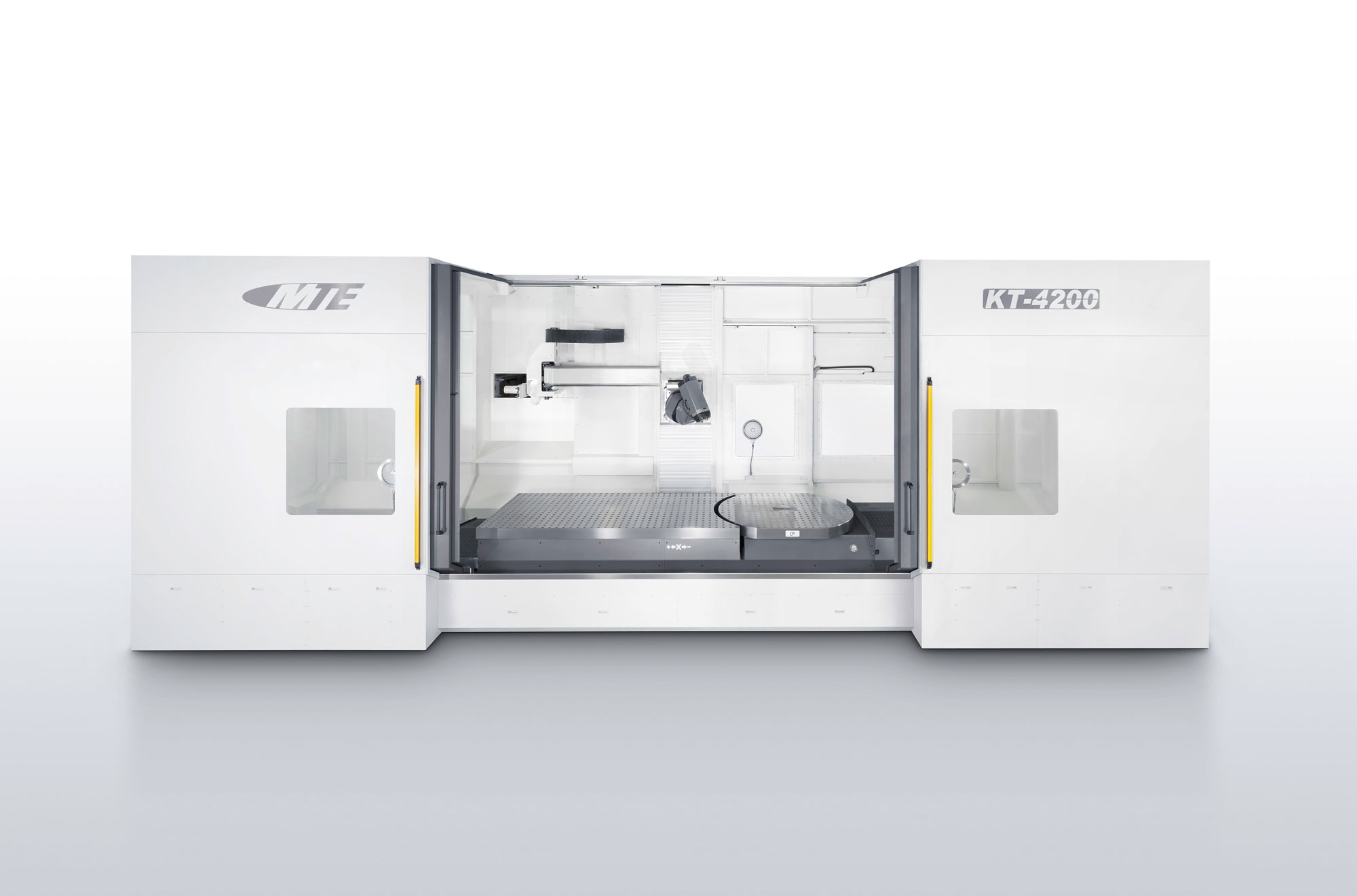

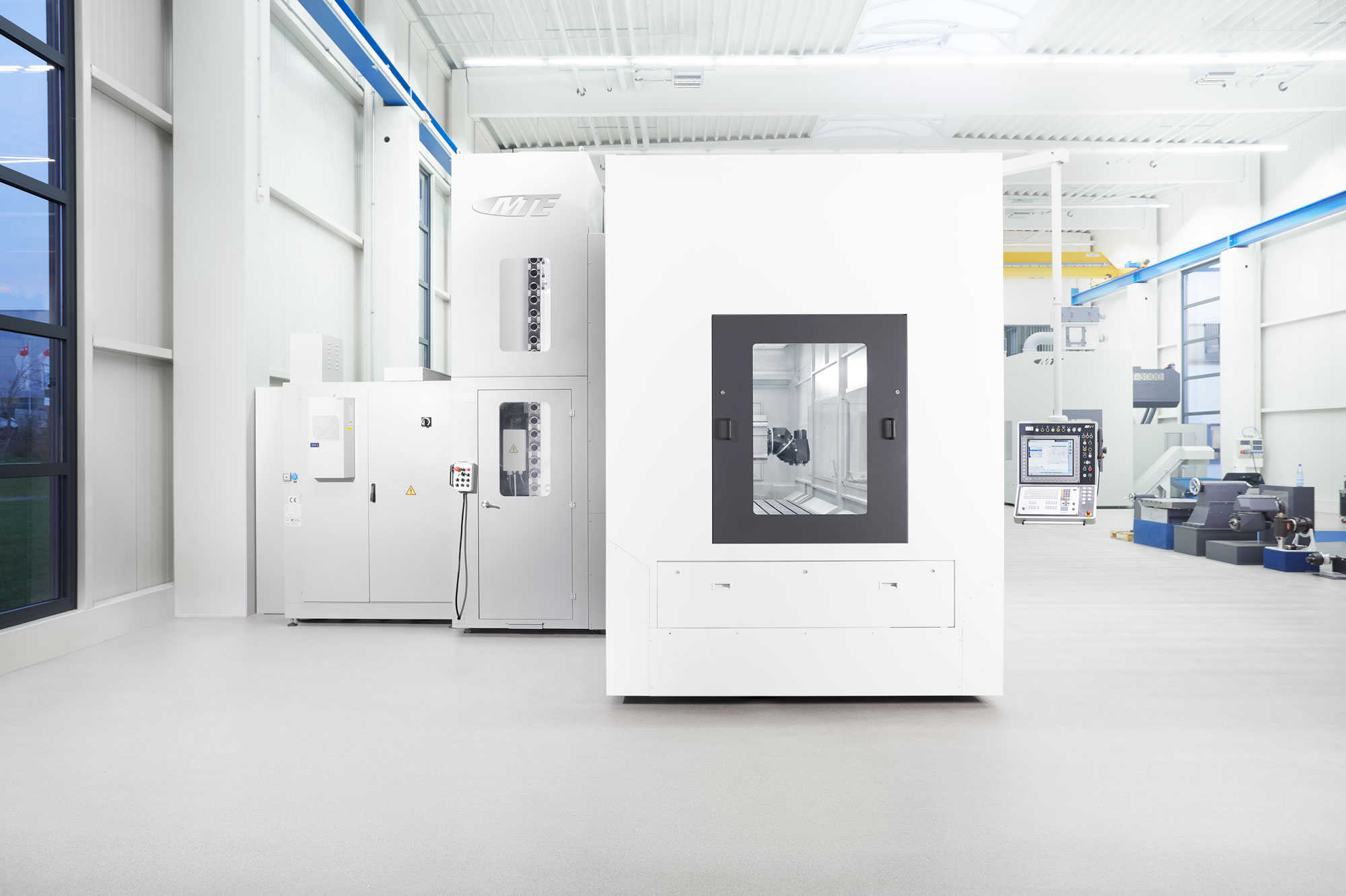

  • Umhausung 4-seitig mit 2 Fronttüren und einer Tür an der Rückseite
  • Ergonomisches Handling der Werkstücke am Maschinentisch durch gekröpfte Fronttüren
  • Schnittstellentreue

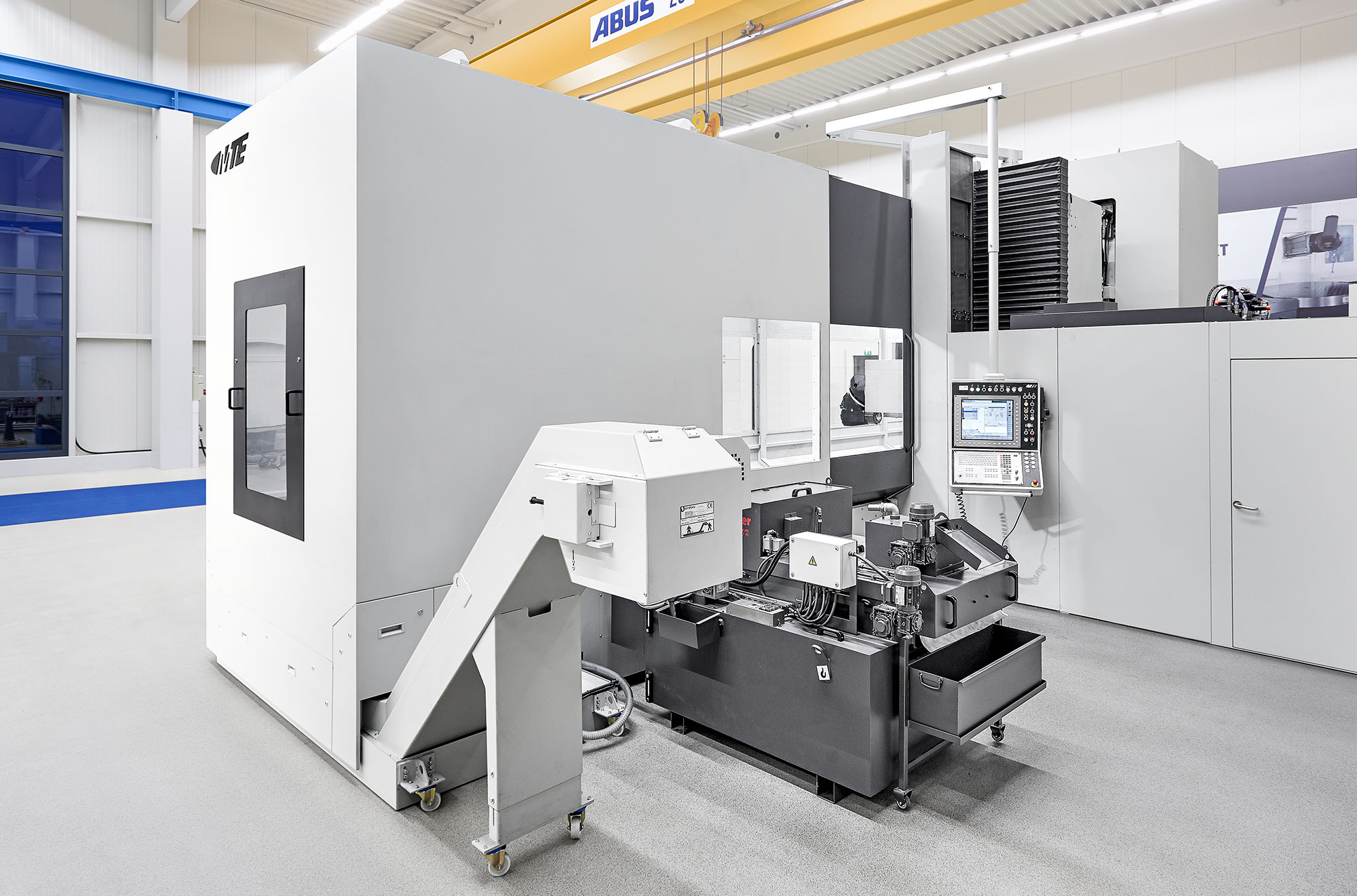

  • Effektives Spänemanagement
  • Mutitask: fräsen und drehen auf einer Maschine

Highlights der Maschine

Alle Highlights können Sie der Maschinenkarte entnehmen.

    • Spielfreie Linearwälzführung für höchste Genauigkeiten
    • Geringe Reibung für hohe Dynamik in der 2,5/3-D Bearbeitung
    • Hohe Steifigkeit durch hohe Anzahl und größere Rollenumlaufeinheiten
    • Geringe Wartungs- und Verschleißkosten
    Linearführungimage icon
    Linearführung
    • automatische stufenlose Positionierung
    • Simultanbearbeitung 100% ED (S1)
    • Hohe Schwenkgeschwindigkeit durch Torque-Antrieb (360°/s)
    • Hohe Drehzahlen 8.000–15.000 U/min 100% ED (S1)
    • Schneller Werkzeugwechsel
    Umdrehungimage icon
    Umdrehung

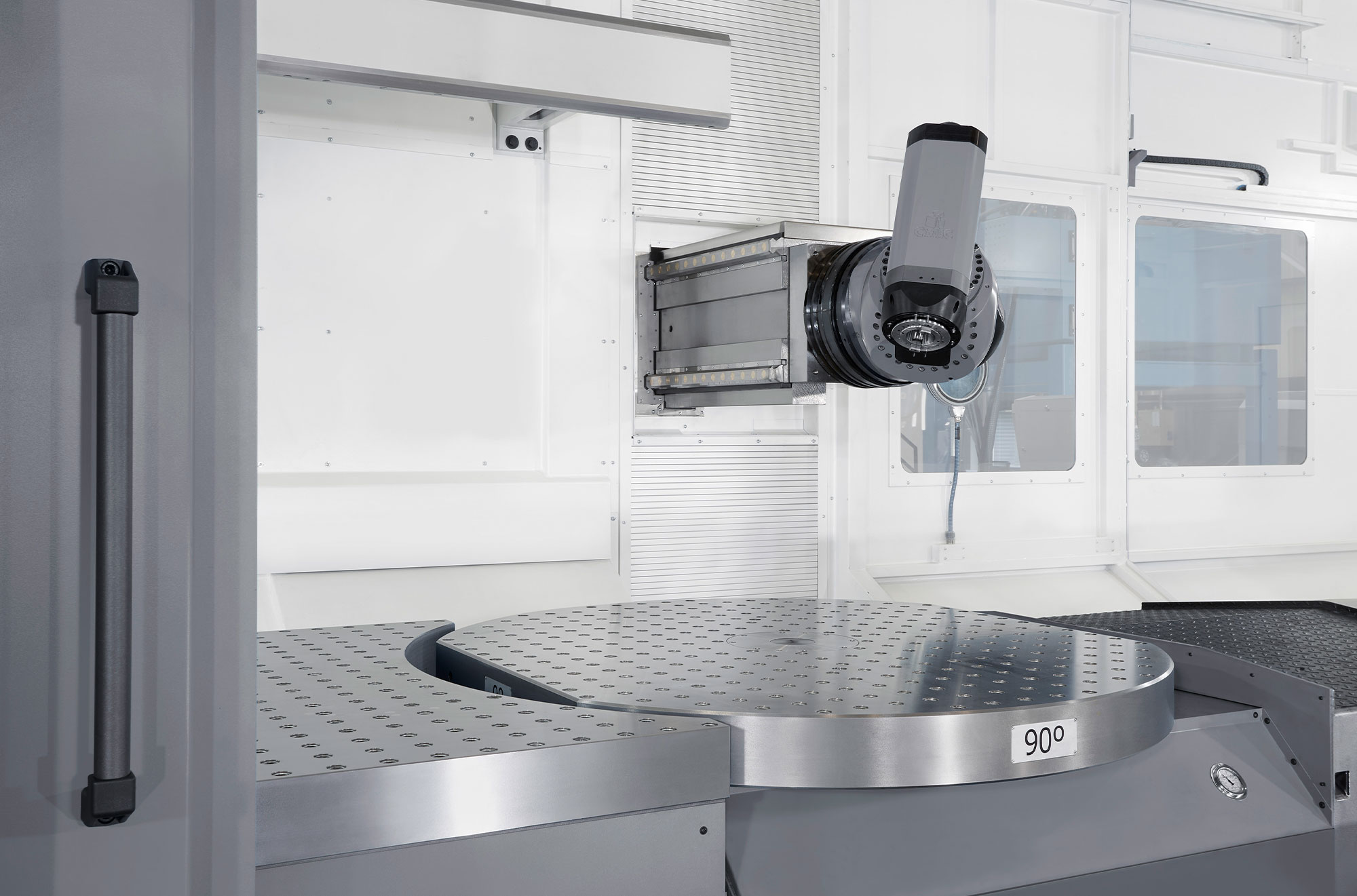

    • Multifunktionsmaschine durch Einsatz von Karusselldrehtisch(en)
    • Drehen auf der Maschine mit Capto C5/C6-Werkzeughalter
    • Automatischer Drehwerkzeug-Wechsel möglich
    • Schleifen auf der Maschine mit Schleifspindel
    Multitaskimage icon
    Multitask
    • Stabiler durch FEM berechneten Gussaufbau der gesamten Maschine
    • Hohe Genauigkeit durch spielfreie INA-Linearführungen in allen Achsen
    • Geschliffene Auflagefläche für alle Führungsbahnen; Messsysteme etc.
    • Höchste Präzision in der Frässchieberachse durch Vorspannung der INA-Führungen
    Genauigkeitimage icon
    Genauigkeit
Technische Daten
Verfahrwege KT-3200 KT-3700 KT-4200 KT-4700 KT-5200
X-Achse längs mm 3.000 3.500 4.000 4.500 5.000
Y-Achse horizontal mm 1.500 1.500 1.500 1.500 1.500
Z-Achse vertikal mm 1.500 / 2.000 1.500 / 2.000 1.500 / 2.000 1.500 / 2.000 1.500 / 2.000
Tisch KT-3200 KT-3700 KT-4200 KT-4700 KT-5200
Aufspannfläche (Option) mm 3.200x1.200 (1400) 3.700x1.200 (1400) 4.200x1.200 (1400) 4.700x1.200 (1400) 5.200x1.200 (1400)
max. zul. Tischbelastung Kg 10.000 14.000 14.000 14.000 15.000
Spindel KT-3200 KT-3700 KT-4200 KT-4700 KT-5200
Spindeldrehzahlbereiche U/min. 4.000-6.000 4.000-6.000 4.000-6.000 4.000-6.000 4.000-6.000
Leistung Kw 32 / 40 32 / 40 32 / 40 32 / 40 32 / 40
Drehmoment bei 43kW 4000/6000 U/min. Nm 920 (S1) / 1.290 (S6) 920 (S1) / 1.290 (S6) 920 (S1) / 1.290 (S6) 920 (S1) / 1.290 (S6) 920 (S1) / 1.290 (S6)
Autom. Schwenkkopf: diagonal U/min 0,001°x0,001° / 2,5°x1° / 2,5°x2,5° 0,001°x0,001° / 2,5°x1° / 2,5°x2,5° 0,001°x0,001° / 2,5°x1° / 2,5°x2,5° 0,001°x0,001° / 2,5°x1° / 2,5°x2,5° 0,001°x0,001° / 2,5°x1° / 2,5°x2,5°
Autom. Schwenkkopf: orthogonal U/min 1°x1° 1°x1° 1°x1° 1°x1° 1°x1°
Aufnahme (SK/ISO50 (HSK 100) DIN 69871 AD -> Spannkraft N 15.000 15.000 15.000 15.000 15.000
Vorschübe KT-3200 KT-3700 KT-4200 KT-4700 KT-5200
Eilgang (X/Y/Z) max. mm/min. 25.000 25.000 25.000 25.000 25.000
Arbeitsvorschub (X/Y/Z) max. mm/min. 15.000 15.000 15.000 15.000 15.000
Vorschubkraft (X/Y/Z) max. N 26.000 26.000 26.000 26.000 26.000
Platzbedarf KT-3200 KT-3700 KT-4200 KT-4700 KT-5200
Länge (ohne Querförderer+1280) mm 8.900 10.800 10.800 10.800 12.800
Breite bei Y=1500 mm 5.500 5.500 5.500 5.500 5.500
Höhe bei Z=1500 (2000) ohne WZW mm 3.700 (4.600) 3.700 (4.600) 3.700 (4.600) 3.700 (4.600) 3.700 (4.600)
Weitere Daten KT-3200 KT-3700 KT-4200 KT-4700 KT-5200
Werkzeugwechsler Random Plätze 24 24 24 24 24
Werkzeugwechsler H/V-Kette Plätze 40 / 60 / 80 / 100 / 120 40 / 60 / 80 / 100 / 120 40 / 60 / 80 / 100 / 120 40 / 60 / 80 / 100 / 120 40 / 60 / 80 / 100 / 120
IKZ und Außenkühlung Luft und/oder Wasser bar 20-70 20-70 20-70 20-70 20-70
CNC Steuerung Heidenhain / Siemens Heidenhain / Siemens Heidenhain / Siemens Heidenhain / Siemens Heidenhain / Siemens
