Flachführung bei MTE Fräsmaschinen

Vor 30 Jahren begannen wir mit dem Bau unserer ersten Maschinen und setzten auf die bewährte Flachführungstechnologie.

Konstruktion
Eine Flachführung besteht aus zwei Hauptteilen: einer flachen Führungsschiene und einem darauf gleitenden Schlitten. Die Führungsschiene ist meist aus gehärtetem Stahl gefertigt und präzise bearbeitet. Damit bietet sie eine glatte und gerade Oberfläche.

Bewegungsfreiheit
Flachführungen ermöglichen lineare Bewegungen in einer Richtung. Besonders bei Fräsmaschinen sind präzise, gerade Bewegungen für die Werkstückbearbeitung entscheidend.

Stabilität und Präzision
Die große Auflagefläche der flachen Führungsschiene gewährleistet eine hohe Stabilität und Genauigkeit der Bewegungen. Das minimiert die Wahrscheinlichkeit von Abweichungen oder Vibrationen während des Fräsvorgangs.

Reibung und Verschleiß
Flachführungen können gleitend oder rollend ausgeführt sein. Gleitführungen haben eine höhere Reibung, bieten aber eine sehr steife Verbindung.Bei unseren Bettfräsmaschinen verwenden wir gleitende Flachführungen. Diese Flachführungen sind mit einem harten Kunststoff beschichtet und werden dauerhaft und automatisch geschmiert.

Herstellung einer Flachführung

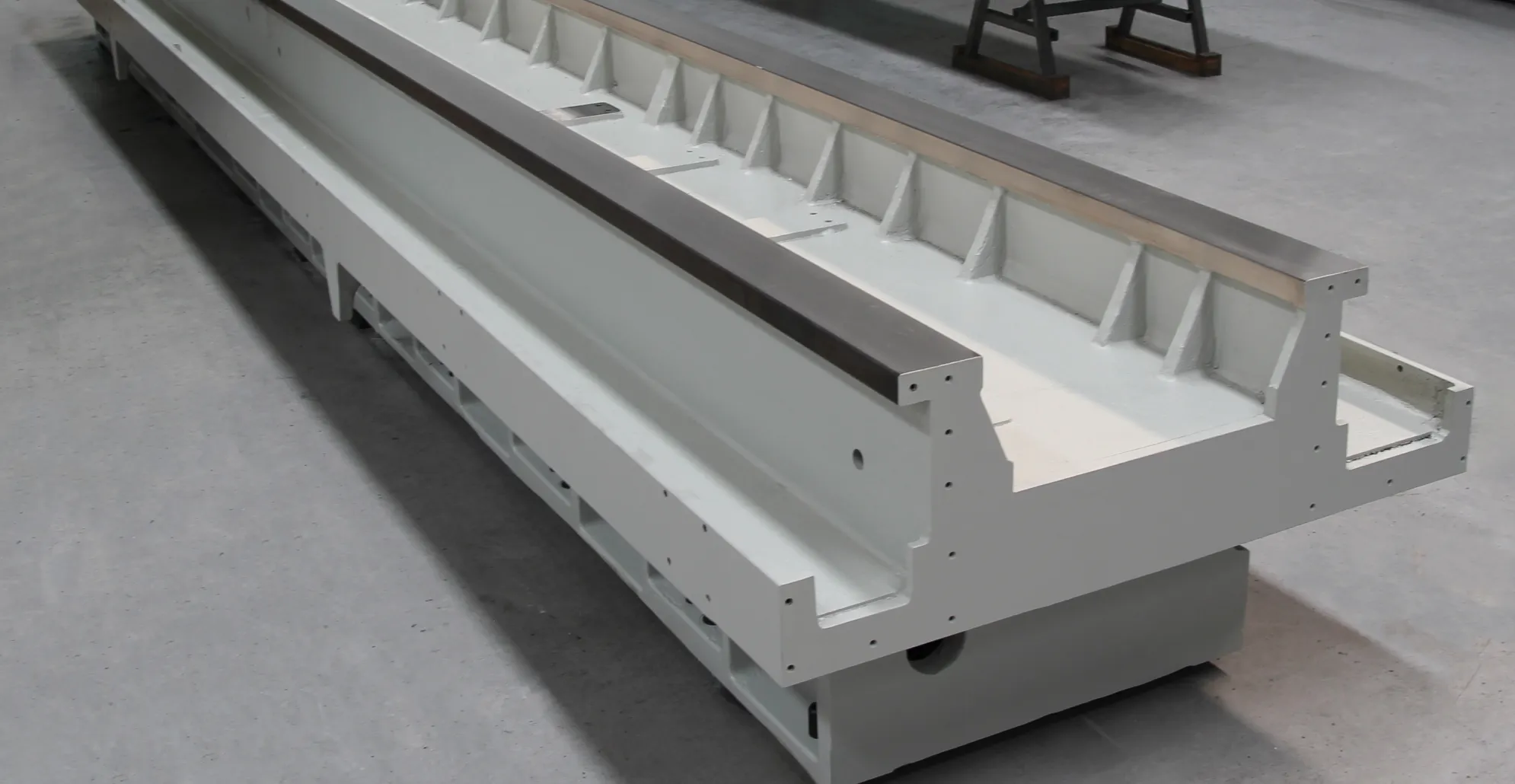

Solide Gusskörper bilden die Basis jeder von uns gebauten Maschine. Anders als bei Stahl-Schweißkonstruktionen ergeben sich daraus eine hohe Stabilität und ein sehr gutes Vibrationsverhalten. Nach dem Gussprozess fräsen wir unsere Baugruppen auf eigenen MTE Fräsmaschinen vor. Danach verschwinden die Baugruppen erst einmal im Lager, damit die Spannungen im Werkstück entweichen können.Danach fräsen und schleifen wir die Baugruppen auf einer Flachschleifmaschine auf Maß. Die bewegliche Führungsfläche erhält eine Kunststoffbeschichtung, die den Verschleiß minimiert. Zum Abschluss sind wahre Künstler am Werk: Sie schaben die Führungen unserer flachgeführten Fräsmaschinen von Hand ein – eine Arbeit, die großes Know-how voraussetzt. Wir setzten dafür nur Mitarbeiter mit langjähriger Erfahrung ein.

Linearführung bei MTE Fräsmaschinen

Neben Stabilität und Präzision schoben sich beim Bau von Fräsmaschinen neue Faktoren in den Vordergrund. Die Maschinen sollten immer dynamischer werden, um den Bearbeitungsvorgang zu beschleunigen und höhere Werkzeugvorschübe zu realisieren. Mit dem Bau von linear geführten Fräsmaschinen haben wir auch diese Marktanforderungen aufgenommen und umgesetzt.

Konstruktion
Bei Fräsmaschinen wurde die Linearführung entwickelt, um präzise lineare Bewegungen der Maschinentische und Maschinschieber zu ermöglichen. Linearführungen bestehen aus exakt bearbeiteten Führungsschienen und Laufwagen oder Schlitten mit Lagern, die entweder gleiten oder rollen.

Bewegungsfreiheit
Linearführungen ermöglichen Bewegungen in einer oder mehreren Achsen. In unseren MTE Fräsmaschinen werden sie für die X-, Y- und Z-Achsen verwendet, um den Maschinentisch/ Maschinenturm und den Fräskopf zu bewegen.

Stabilität und Präzision
Linearführungen bieten hohe Stabilität und Präzision. Sie minimieren Abweichungen und Vibrationen während des Fräsprozesses und tragen so zu einer hohen Bearbeitungsgenauigkeit bei.

Herstellung einer Linearführung
Wie bei unseren flachgeführten Maschinen bildet eine stabile Gusskonstruktion die Basis. Zuerst fräsen wir die Auflagefläche. Viele Maschinenhersteller würden jetzt schon die Führungen installieren. Wir jedoch schleifen bei unseren linear geführten Fräsmaschinen zusätzlich die Auflage- und Bezugsflächen, um eine höchste Genauigkeit und Stabilität zu erlangen. Dies verbessert das Tragbild und erhöht die Stabilität und Genauigkeit.

Fazit: Spezifische Anforderungen und Art der Bearbeitung entscheiden

Linearführungen bieten höhere Präzision und können schnellere Bewegungen realisieren. Flachführungen bieten höhere Stabilität und Dämpfung sind aber wartungsintensiver.

Linearführung oder Flachführung? Die richtige Entscheidung hängt von den spezifischen Anforderungen an die Fräsmaschine und von der geforderten Bearbeitungsart ab.

Unsere Bettfräsmaschinen bieten beide Führungsarten, um die perfekte Maschine für jede Anwendung zu bauen. Bei unseren größeren Maschinen wie den Fahrständerfräsmaschinen und Starrbettfräsmaschinen setzen wir ausschließlich auf die Linearführung.
