Starrbettfräsmaschinen
Baureihe SB-M
Verfahrwege
X: 3.500 - 20.500 mm
Y: 1.500 - 2.500 mm
Z: 1.000 - 1.600 mm

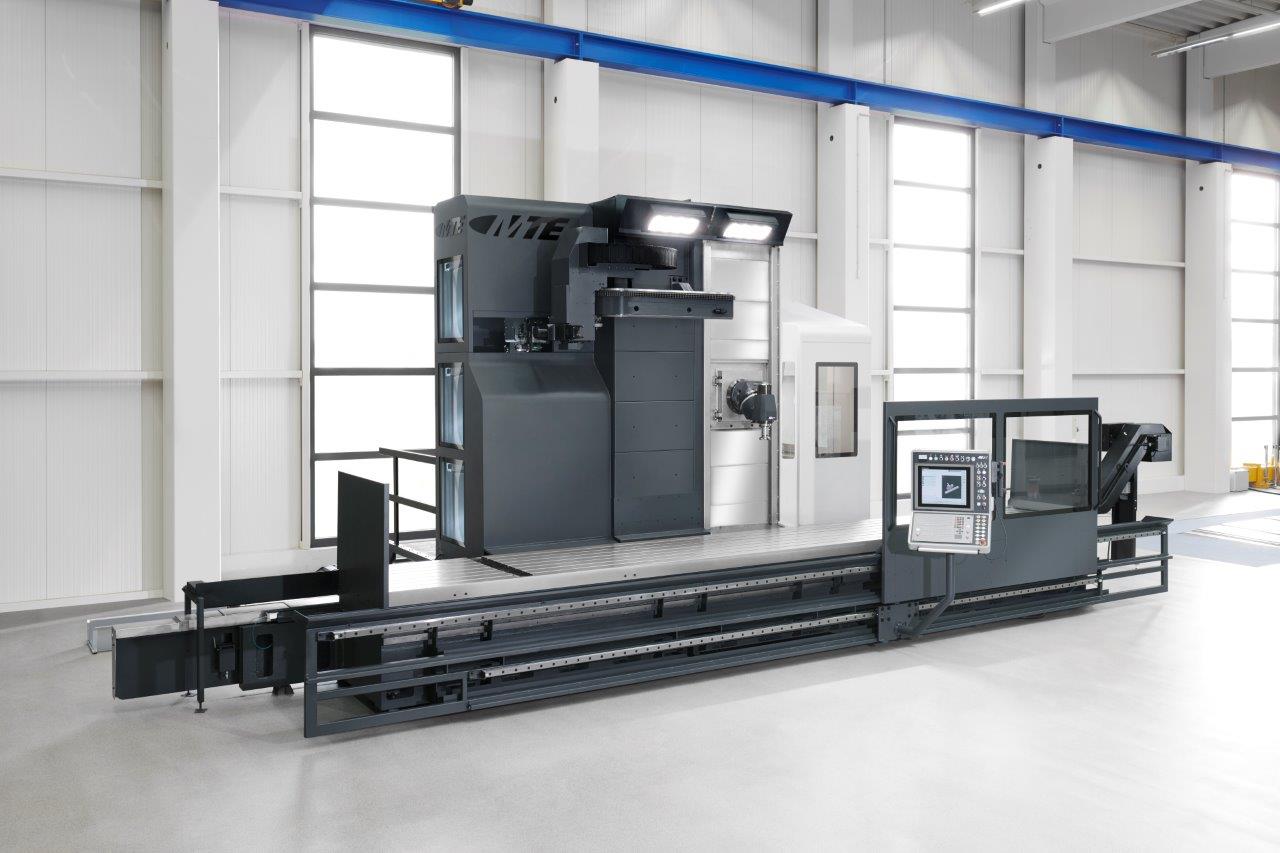

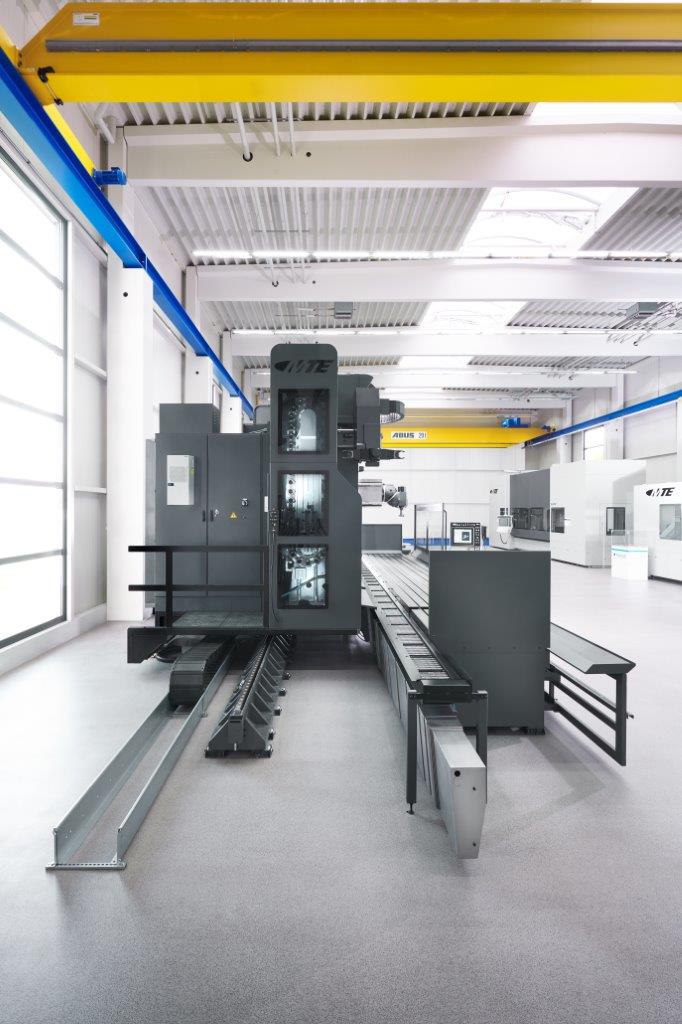

Angepasst an Ihr Maschinenfundament – unsere neue Starrbettfräsmaschine SB-M:
Unsere MTE SB-M vereint die entscheidenden Vorteile von Fahrständerfräsmaschine und Bettfräsmaschine. Der über Flur montierbare starre Tisch sorgt für eine sehr hohe Grundstabilität. In 850 mm Höhe lassen sich Werkstücke äußerst ergonomisch handeln und von Ihrem Maschinenbediener rüsten. Mit neuester Antriebs- und Fräskopftechnologie im überdimensionalen Frästurm/Schieber liefert die SB-M dazu extreme Fräswerte.
Passen Sie die Maschine exakt an Ihre Anforderungen an. Wählen Sie, ob Schaltschrank oder Kühlgeräte am Frästurm mitfahren oder separat angebracht werden. Oder ob der Frässchieber links- oder rechtsseitig vom Turm positioniert wird. Ihre Maschinenbediener finden vertraute Bedingungen vor und können die etablierten Fräs- und Bohrstrategien weiterführen. Der Austausch Ihrer alten Maschine wird damit (fast) zum Kinderspiel.
Unsere MTE SB-M vereint die entscheidenden Vorteile von Fahrständerfräsmaschine und Bettfräsmaschine. Der über Flur montierbare starre Tisch sorgt für eine sehr hohe Grundstabilität. In 850 mm Höhe lassen sich Werkstücke äußerst ergonomisch handeln und von Ihrem Maschinenbediener rüsten. Mit neuester Antriebs- und Fräskopftechnologie im überdimensionalen Frästurm/Schieber liefert die SB-M dazu extreme Fräswerte.
Passen Sie die Maschine exakt an Ihre Anforderungen an. Wählen Sie, ob Schaltschrank oder Kühlgeräte am Frästurm mitfahren oder separat angebracht werden. Oder ob der Frässchieber links- oder rechtsseitig vom Turm positioniert wird. Ihre Maschinenbediener finden vertraute Bedingungen vor und können die etablierten Fräs- und Bohrstrategien weiterführen. Der Austausch Ihrer alten Maschine wird damit (fast) zum Kinderspiel.
- Stark verrippte schwingungsdämpfende Gusskonstruktion der gesamten Maschine
- INA-Linearführungen in allen Achsen
- Hochdynamische digitale Antriebe (25.000 mm/min)
- 43 kW-Hauptspindelmotor
- Geräumige und ergonomische Bedienerbühne
- Individuell angepasste und praxisgerechte Umhausung
- Schnittstellentreue
- Mutitask: fräsen und drehen auf einer Maschine
| Verfahrwege | SB-M 5.000 | SB-M 6.000 | SB-M 7.000 | SB-M 8.000 | SB-M 9.000 | SB-M 10.000 | SB-M 11.000 | SB-M 12.000 | |
|---|---|---|---|---|---|---|---|---|---|
| X-Achse längs | mm | 3.500 | 4.500 | 5.500 | 6.500 | 7.500 | 8.500 | 9.500 | 10.500 |
| Y-Achse vertikal | mm | 1.500 - 2.500 | 1.500 - 2.500 | 1.500 - 2.500 | 1.500 - 2.500 | 1.500 - 2.500 | 1.500 - 2.500 | 1.500 - 2.500 | 1.500 - 2.500 |
| Z-Achse horizontal | mm | 1.000 - 1.600 | 1.000 - 1.600 | 1.000 - 1.600 | 1.000 - 1.600 | 1.000 - 1.600 | 1.000 - 1.600 | 1.000 - 1.600 | 1.000 - 1.600 |
| Tisch | SB-M 5.000 | SB-M 6.000 | SB-M 7.000 | SB-M 8.000 | SB-M 9.000 | SB-M 10.000 | SB-M 11.000 | SB-M 12.000 | |
|---|---|---|---|---|---|---|---|---|---|
| Aufspannfläche (Option) | mm | 5.000 x 1.000 (1.100 - 1.500) | 6.000 x 1.000 (1.100 - 1.500) | 7.000 x 1.000 (1.100 - 1.500) | 8.000 x 1.000 (1.100 - 1.500) | 9.000 x 1.000 (1.100 - 1.500) | 10.000 x 1.000 (1.100 - 1.500) | 11.000 x 1.000 (1.100 - 1.500) | 12.000 x 1.000 (1.100 - 1.500) |
| Spindel | SB-M 5.000 | SB-M 6.000 | SB-M 7.000 | SB-M 8.000 | SB-M 9.000 | SB-M 10.000 | SB-M 11.000 | SB-M 12.000 | |
|---|---|---|---|---|---|---|---|---|---|
| Spindeldrehzahlbereiche | U/min. | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 | 4.000 - 6.000 |
| Leistung | kW | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 |
| Drehmoment bei 43kW 4000/6000 U/min. | Nm | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) | 920 (S1) - 1.290 (S6) |
| Autom. Schwenkkopf: diagonal | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | 0,001°x0,001° / 0,01°x0,01° / 2,5°x1° / 2,5°x2,5° | |
| Autom. Schwenkkopf: orthogonal | 1°×1° | 1°×1° | 1°×1° | 1°×1° | 1°×1° | 1°×1° | 1°×1° | 1°×1° |
| Vorschübe | SB-M 5.000 | SB-M 6.000 | SB-M 7.000 | SB-M 8.000 | SB-M 9.000 | SB-M 10.000 | SB-M 11.000 | SB-M 12.000 | |
|---|---|---|---|---|---|---|---|---|---|
| Eilgang (X/Y/Z) max. | mm | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 |
| Weitere Daten | SB-M 5.000 | SB-M 6.000 | SB-M 7.000 | SB-M 8.000 | SB-M 9.000 | SB-M 10.000 | SB-M 11.000 | SB-M 12.000 | |
|---|---|---|---|---|---|---|---|---|---|
| Werkzeugwechsler Random | Plätze | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Werkzeugwechsler H/V-Kette | Plätze | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 | 40 / 60 / 80/ 100 / 120 |
| IKZ und Außenkühlung Luft und/oder Wasser | bar | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 | 20-70 |
| CNC Steuerung | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens | Heidenhain / Siemens |
Highlights der Maschine
Alle Highlights können Sie der Maschinenkarte entnehmen.
Passgenauigkeit
- Einsatz neuer MTE-Starrbett auf Ihrem vorhandenen Starrbett-Fundament
- Passgenauigkeit auf Alt-Fundament bei fast allen Fabrikaten
- Individuell nutzbares Alt-Fundament durch modulare MTE- Starrbettbauweise
Genauigkeit
- Stabiler durch FEM berechneten Gussaufbau der gesamten Maschine
- Hohe Genauigkeit durch spielfreie INA-Linearführungen in allen Achsen
- Geschliffene Auflagefläche für alle Führungsbahnen; Messsysteme etc.
- Höchste Präzision in der Frässchieberachse durch Vorspannung der INA-Führungen
FEM
- Konstruiert nach FEM
- Höhere Steifigkeit und Dämpfung
- Unempfindlich gegenüber kleineren Kollisionen und Werkzeugbruch
- Vibrationsfrei ohne elektromechanische Kompensationssysteme
Umwelt
- Vermeiden von überflüssigem Ressourcenverbrauch
- Verringern von umweltbelastenden Maßnahmen
- Intelligente, bedarfsgerechte Schaltschrank- und Hydrauliklösungen
